中試控股技術研究院魯工為您講解：高壓介質損耗多通道測量裝置（實力大廠）

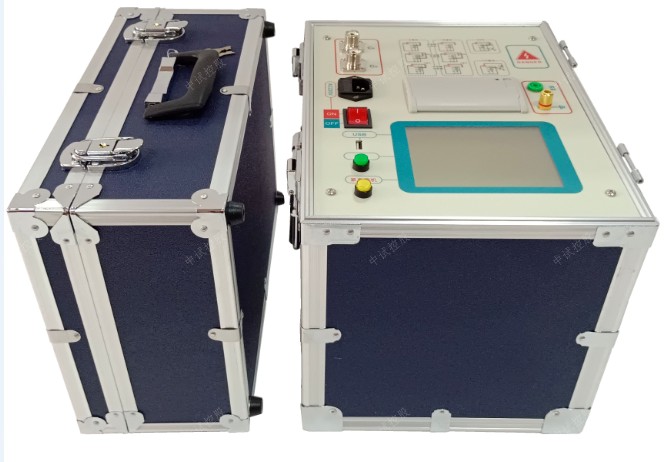

ZSDX-8000R高壓介質損耗測試裝置(CVT+絕緣電阻)

多重保護安全可靠儀器具備輸入電壓波動、高壓電流、輸出短路、電源故障、過壓、過流、溫度等多重保護措施，保證了儀器安全、可靠。

儀器還具備設置接地檢測功能，確保不接地設備不允許操作啟動測試。
參考標準：DL/T 962-2005，DL/T 474.3-2018

高壓介質損耗測試裝置(CVT+絕緣電阻)：ZSDX-8000R 高壓介質損耗測試裝置是發電廠、變電站等現場或實驗室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。

儀器為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生，經變壓器升壓后
用于被試品測試。頻率可變為50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用數字陷波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。

該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。

儀器主要具有如下特點：
? 超大液晶中文顯示
操作簡單，儀器配備了高端的全觸摸液晶顯示屏，超大全觸摸操作界面，每過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕
輕點擊一下就能完成整個過程的測量，是目前非常理想的智能型介損測量設備。
? 海量存儲數據
儀器內部配備有日歷芯片和大容量存儲器，保存數據200組，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。
? 科學先進的數據管理
儀器數據可以通過U盤導出，可在任意一臺PC機查看和管理數據。
? 多種測試模式
儀器能夠分別使用內高壓、外高壓、內標準、外標準、正接法、反接法、自激法等多種方式測試；在外標準外高壓正接法情況下可以做高電壓（
大于10kV）介質損耗。
? 不拆高壓引線測量CVT
儀器可在不拆除CVT高壓引線的情況下正確測量CVT的介質損耗值和電容值。
? CVT反接屏蔽法測量C0
儀器可采用反接屏蔽法測量CVT上端C0的介質損耗值和電容值。
? 高速采樣信號
儀器內部的逆變器和采樣電路全部由數字化控制，輸出電壓連續可調。
? 多重保護安全可靠
儀器具備輸入電壓波動、高壓電流、輸出短路、電源故障、過壓、過流、溫度等多重保護措施，保證了儀器安全、可靠。儀器還具備設置接地檢
測功能，確保不接地設備不允許操作啟動測試。現場誤接電源380V，具有報警功能，可保護儀器不損壞。
? CVT測試一步到位
該儀器還可以測試全密封的CVT（電容式電壓互感器）C1、C2的介損和電容量，實現了C1、C2的同時測試。該儀器還可以測試CVT變比和電壓角差。
? LCR全自動測量
全自動電感、電容、電阻測量，角度顯示。
? 絕緣電阻測試
儀器集成絕緣電阻測試模塊，可進行極化指數、吸收比以及絕緣電阻的測試。
主要技術參數
1使用條件 -15℃∽40℃ RH＜80%
2抗干擾原理 變頻法
3電    源 AC 220V±10% 允許發電機
4高壓輸出 0.5KV∽10KV 每隔0.1kV
精    度 2%
最大電流       200mA
容    量 2000VA
5自激電源 AC 0V∽50V/15A 單  頻   50.0HZ、60.0HZ
自動雙變頻
45.0HZ/55.0HZ   47.5HZ/52.5HZ
55.0HZ/65.0HZ   57.5HZ/62.5HZ
6分 辨 率 tgδ: 0.001% Cx: 0.001pF
7精    度 △tgδ:±(讀數*1.0%+0.040%)
△C x :±(讀數*1.0%+1.00PF)
8測量范圍 tgδ 無限制
C x 15pF ＜ Cx ＜ 300nF
10KV Cx ＜  60nF
 5KV Cx ＜ 150nF
  1KV Cx ＜ 300nF
CVT測試 Cx ＜ 300nF
9LCR測量范圍 電感L>20H（2kV）             電阻R>10KΩ（2kV）
LCR測量精度 1% 角度分辨率 0.01
10CVT變比范圍 10∽10000
CVT變比精度 1% CVT變比分辨率 0.01
11絕緣電阻 直流高壓0.5-10KV     精度：±（讀數×2%+10V）
100kΩ-1000GΩ時低于5%（試驗電壓不低于500V）
100GΩ-1000GΩ時為10%（試驗電壓不低于10000V）
12外型尺寸（主機(mm) 350（L）×270（W）×270（H）
外型尺寸(附件)(mm) 350（L）×270（W）×160（H）
13存儲器大小 200 組 支持U盤數據存儲
14重量（主機） 23.45Kg
重量（附件箱） 5.25Kg

清洗的步驟如下：

a.將油杯徹底拆開，依次用化學純的石油醚（餾程60～90℃）和苯清洗所有部件。

b.用丙酮對所有部件進行漂洗，然后用中性洗滌劑清洗。

c.將所有部件放在5%的磷酸三鈉的蒸餾水溶液中煮沸5分鐘，再用蒸餾水漂洗幾次。

d.把所有部件放在蒸餾水中煮沸至少1小時。

e.將所有部件放入溫度控制在105～110℃的烘箱內烘干，烘干時間不少于1小時。

f.待所有部件冷至不燙手時，組裝油杯。

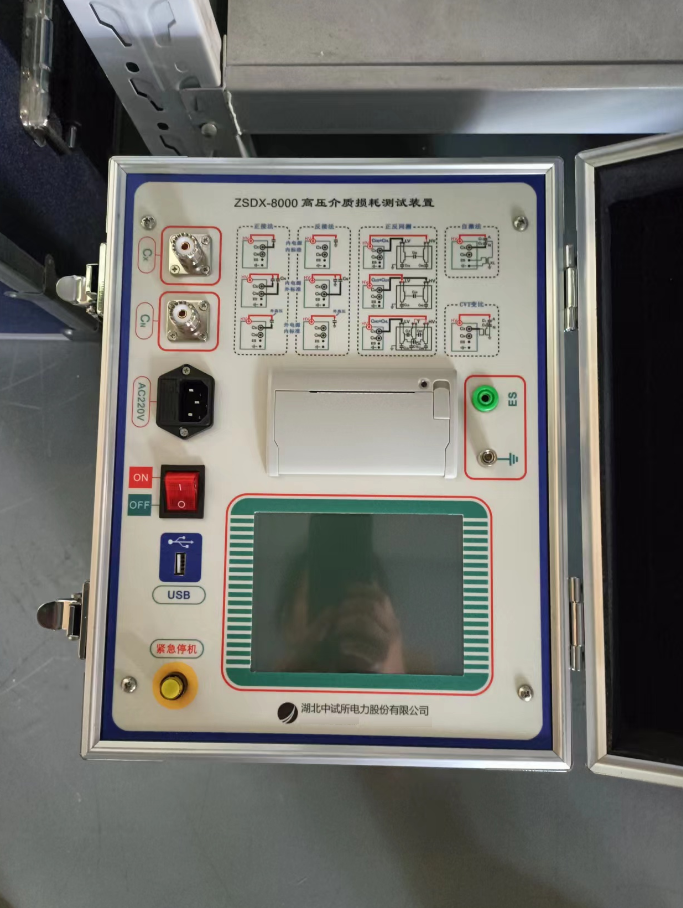

面板說明
1、緊急停機按鈕及高壓指示燈
2、U盤接口
3、總電源開關
4、AC220V電源輸入插座
5、Cn標準電容輸入插座
6、Cx試品輸入插座
7、觸摸顯示屏
8、接地接線柱
9、ES自激輸出
10、打印機
11、接線圖
12、高壓輸出HV插座
13、高壓線屏蔽接地端子

在安裝，檢修并更換分bai接開關之后，變壓器繞du組的直流電阻測試zhi是必不可少的測試項目，在正常dao情況下，使用傳統方法（電橋方法和壓降方法）測量變壓器繞組和大功率電感設備的直流電阻是一項既費時又費力的工作。為了改變這種情況，縮短測量時間并減少測試儀的工作量，開發了一種變壓器直流電阻測試儀。它使用了一種新的電源技術，具有測量速度快，尺寸緊湊，易于使用和測量精度高的特點。它是測量變壓器繞組和大功率電感設備的直流電阻的理想設備。也可以用作接地線的直流電阻。

變壓器直流電阻測試儀是一種新型儀器，旨在測量大容量變壓器的直流電阻。它是一個整體設計的高精度穩態電源和測試部件。測試過程由微機控制，穩定流量判斷，數據采集，數據處理和阻力自動完成。數值顯示和打印。該儀器可配備一次電源，用于有載調壓器的縱向測試，可充分節省測試時間，并為變壓器制造商設置了溫升測試功能。它具有操作簡單，精度高，抗干擾等特點，可以快速準確地測量各種類型的變壓器。變壓器直流電阻測試儀的測試電流達到20A，40A，50A。

變壓器繞組直流電bai阻的測量是變壓器試驗中一個重要du的試驗項目zhi。直流電阻試驗可以檢查出繞組dao內部導線的焊接質量，引線與繞組的焊接質量，繞組所用導線的規格是否符合設計要求，分接開關、引線與套管等載流部分的接觸是否良好，三相電阻是否平衡等。直流電阻試驗的現場實測中，發現了諸如變壓器接頭松動，分接開關接觸不良、檔位錯誤等許多缺陷。對保證變壓器安全運行起到了重要作用。

一、變壓器直流電阻測量方法

1.降壓法

這是一種測量直流電阻的最簡單的方法。在被試電阻通以直流電流，用合適量程的毫伏表或伏特表測量電阻上的降壓，然后根據歐姆定律計算出電阻，即為降壓法。

為了減小接線所造成的測量誤差，測量小電阻（1Ω以下）時，采用圖1-1(a)所示接線，測量大電阻（1Ω及以上）時，采用圖1-1(b)所示接線。

按圖1-1(a)接線時，考慮電壓表PV內阻rV的分路電流IV，則被試繞組電阻應為：

R'＝U／(I﹣IV)＝U／(I﹣U／rV)

實際上，現場測量一般均以R＝U／I計算，則繞組電阻測量誤差為(R／rV)×100%，R越小，誤差越小，所以此種接線適用于小電阻。

圖1-1 降壓法測量電阻接線圖

(a)測量小電阻；(b)測量大電阻

按圖1-1(b)接線時，考慮電流表PA電阻rA上的電壓降，則被試繞組電阻應為

R'＝(U﹣I／rV)／I

若仍以R＝U／I計算，繞組實際電阻應減去差值α＝rA，繞組電阻測量誤差為(rA／R)×100%，R越大，誤差越小，所以此種接線適用于測量大電阻。

降壓法所用的直流電源，可采用蓄電池，精度較高的整流電源、恒電流等。

由于變壓器繞組電感較大，所以測量時必須注意在電源電流穩定后，方可接入電壓表進行讀數；而在斷開電源前，一定要先斷開電壓表，以免反電動勢損壞電壓表。

降壓法雖然比較簡單，但準確度不高，靈敏度偏低，廠家與運行部門多采用電橋法測量繞組直流電阻。

2.電橋法

用電橋法測量時，常采用單臂電橋法和雙臂電橋等專門測量直流電阻的儀器。被測電阻10Ω以上時，采用單臂電橋；被測電阻1Ω及以下時，采用雙臂電橋。對于小容量變壓器，單臂電橋可采用4.5V以上的干電池作為電源，雙臂電橋采用1.5～2V的多節并聯干電池或蓄電池作為電源，直接測量變壓器繞組直流電阻。

當變壓器容量較大時，用干電池等作為電源，充電時間很長，現在一般廠家及運行部門均采用全壓恒電流作電橋的測量電源。

圖1-2 用全壓恒流源作電源測量直流電阻的接線圖

用電橋法測量準確度高，靈敏度高，并可直接讀數。

用電橋測量變壓器繞組時，由于繞組電感較大，同樣需等充電電流穩定后，在合上檢流計開關；測取讀數后拉開電源開關前，先斷開檢流計。測量220kV及以上的變壓器繞組電阻時，在切斷電源前，不但要斷開檢流計開關，而且要將被試品接入電橋的測量電壓線也斷開，防止由于拉電源瞬間的反電動勢將橋臂電阻的絕緣擊穿和橋臂電阻對地等部位擊穿。

二、新的測量方法

由于變壓器容量增大，特別是五柱鐵芯和低壓繞組為三角形聯結的大型變壓器，測試繞組直流電阻的電流達到穩定的時間達數小時甚至10多小時，不僅時間長，而且還不能保證測量準確。經過多年的研究，這個問題有了，突破性進展。

成功測量變壓器繞組直流電阻最為關鍵的問題把自感效應降到最小程度，其方法介紹如下。

1.助磁法

該方法是強迫鐵芯磁通迅速飽和，從而降低自感效應，減少測量時間。

(1)用大容量直流電源，增加測量電流的值。如用2只190Ah的蓄電池，通40A的電流，測量250MVA／500kV自耦變壓器中壓繞組的直流電阻值，每個分接只需1～2min。

(2)將高壓、低壓繞組串聯起來通上電流，采用同相位和同極性的高壓繞組助磁。由于高壓繞組匝數遠比低壓繞組多，用較小的電流值使鐵芯飽和。如一臺360MVA／220kV變壓器。鐵芯為五柱式，低壓繞組為三角形聯接，通10A電流，在15min內就可以同時測出一相的高壓、低壓繞組的電阻值。

(3)采用恒壓恒流源法的直阻測量儀法。它利用電子電路實現自動調節，在極短時間內把穩壓源平穩地入穩流源，而且輸出電流最大達40A，適用于各類變壓器測量。如果高、低壓繞組同時測量，解決了三相五柱式大容量變壓器直流電阻測量的困難。如電阻大約30～40min，該方法測量接線圖如圖1-3所示。
