中試控股技術研究院魯工為您講解：

ZSJB-9300三相微機繼電保護測試儀

ZSJB-9600六相微機繼電保護測試儀

繼電保護是為保證并聯運行電力系統的穩定性、可靠性，能自動迅速而準確地將故障設備從電力系統切除,保證非故障設備的繼續運行,并防止故障設備繼續遭破壞的一種綜合多功能保護裝置，保障主設備的安全，如:發電機、變壓器、母線、電抗器、電容器等。繼電保護有過電流保護、低電壓保護、過電壓保護、功率方向保護、距離保護、差動保護、高頻（載波）等，根據試驗要求規定，繼電保護的試驗可根據運行的情況采取臨時檢修和定期檢修。繼電保護測試儀現階段市場上以微機型繼電保護測試儀為主。
微機繼電保護測試儀分為三相微機繼電保護測試儀和六相微機繼電保護測試儀，二次回路中常見的測試項目有繼電保護、互感器、高壓開關、真空開關、電容等，針對這些設備進行繼電保護測試、互感器變比、比差角差測試、高壓開關接觸電阻及動特性測試等。三相及六相繼電保護測試儀廣泛的適用在電力、鐵路、冶金、石油、化工、水利等行業。

始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

一、ZSJB-9300三相微機繼電保護測試儀特點
? 1、標準的4相電壓3相電流輸出  具有4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，電流三并可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。
? 2、單機操作方便  單機由方便靈活的光電軌跡球鼠標通過大屏幕液晶顯示屏進行操作，全部中文顯示。可完成現場大多數試驗檢定工作，可對各種繼電器及微機保護進行檢定，并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。開機即可使用，操作方便快捷。

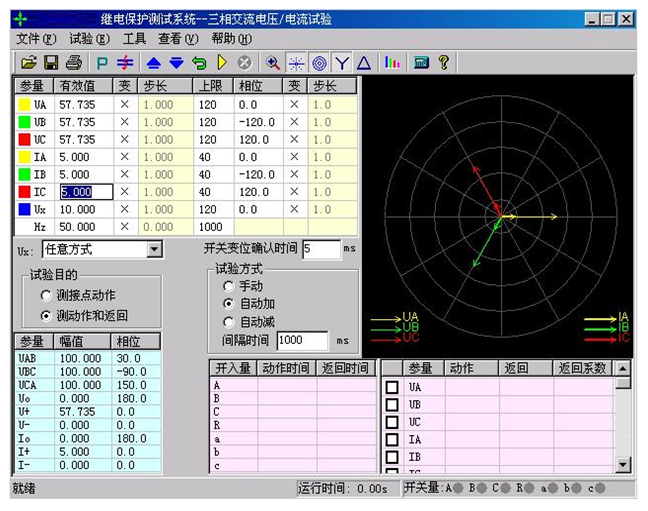

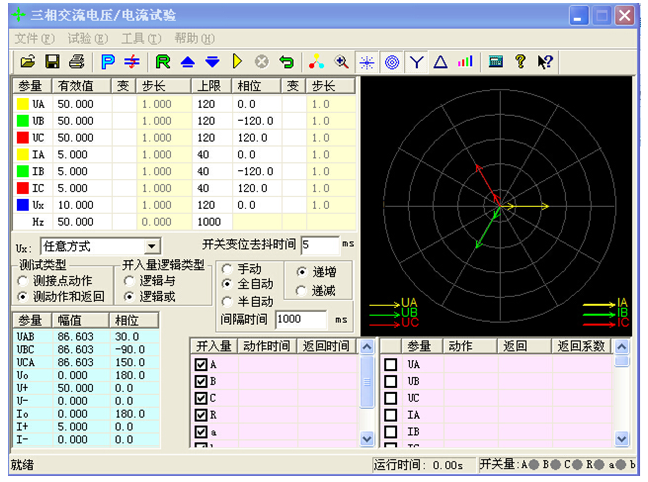

? 3、雙操作方式，聯接電腦運行  中試控股通過Windows平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。
? 4、軟件功能強大  可完成各種自動化程度高的大型復雜校驗工作，如三相差動試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。
? 5、開關量接點豐富  10路接點輸入和8對空接點輸出。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。輸入、輸出接點可根據用戶需要擴展。
? 6、大屏幕TFT顯示屏  本機采用800×600點陣大屏幕TFT高分辨率真彩液晶顯示屏，中試控股全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。
? 7、自我保護  采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
? 8、具有獨立專用直流電源輸出  裝置設有一路110V 及 220V專用可調直流電源輸出。
二、ZSJB-9300三相微機繼電保護測試儀參數
?  交流電流輸出
輸出精度  ≤0.5A   ±2mA
          ＞0.5A   0.2%
相電流輸出（有效值）     0～40A
三并電流輸出（有效值）   0～120A
相電流長時間允許工作值（有效值） 10A
相電流最大輸出功率               420VA
三并電流最大輸出時最大輸出功率   900VA
三并電流最大輸出時允許工作時間   10s
頻率范圍（基波）   20～1000Hz
諧波次數           1～20 次
?  直流電流輸出
輸出精度   0.2級
電流輸出   0～±10A / 每相，0～20A /兩相疊加
最大輸出負載電壓   20V
?  交流電壓輸出
輸出精度   0.2級
相電壓輸出（有效值）    0～120V
線電壓輸出（有效值）    0～240V
相電壓/線電壓輸出功率    80VA / 100VA
頻率范圍（基波） 20～1000Hz
諧波次數         1～20次
?  直流電壓輸出
中試控股輸出精度   0.2級
相電壓輸出幅值   0～±160V
線電壓輸出幅值   0～320V
相電壓/線電壓輸出功率   70VA / 140VA
?  開關量及時間測量
開關量輸入 10路 空接點：   1～20mA，24V
電位接點接入：“0”：0～ +6V； “1”：+11 V～ +250V
開關量輸出 8對 DC：220V／0.2A；AC：220V／0.5A
時間測量 測量范圍0.1ms ～ 9999s    測量精度0.1mS
外形尺寸 400×300×180mm3
單機重量 18kg
供電電源 AC 220V±10%，50／60Hz
環境溫度 -10℃ ～ +50℃

ZSJB-9600六相微機繼電保護測試儀特點
? 1、輸出多達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式。
? 2、高性能的嵌入式工業控制計算機和10.4〞大屏幕高分辨力彩色TFT液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等；
? 3、輸出端采用高保真、高可靠性模塊式線性功放，而非開關型功放，中試控股性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。
? 4、輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。

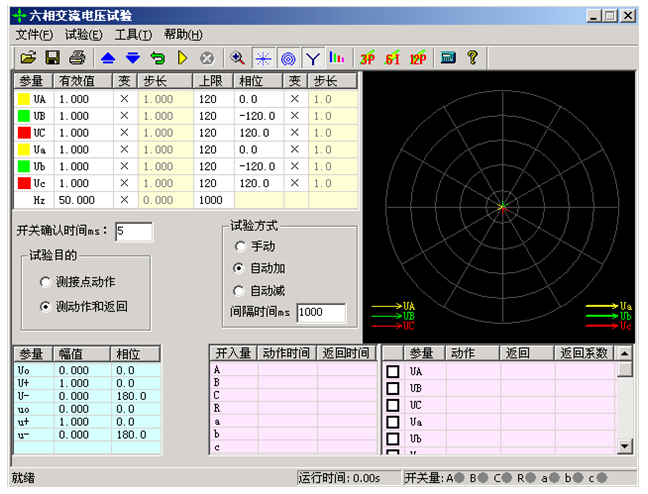

? 5、可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。
? 6、設有一路獨立110V 及 220V專用可調直流電源輸出，方便現場檢驗使用。
? 7、新一代ZSJB-9600六相微機繼電保護測試儀設有10路開入和8路開出，方便做備自投試驗。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。
? 8、提供各種自動測試軟件模塊和GPS同步觸發試驗（選配）等。
? 9、可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，進行故障回放。可以實時存儲測試數據，顯示矢量圖，打印報表等；
? 10、散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。
ZSJB-9600六相微機繼電保護測試儀參數
?  交流電流輸出
6相電流輸出時每相輸出（有效值）    0～30A
輸出精度   ≤0.5A   ±2mA
           ＞0.5A   0.1%
3相電流輸出時每相輸出（有效值）    0～60A
6相并聯電流輸出（有效值）         0～180A
相電流長時間允許工作值（有效值）   10A
相電流最大輸出功率    400VA
6相并聯電流最大輸出時允許工作時間   10s
頻率范圍（基波）    0～1000Hz
諧波次數    1～20 次
?  直流電流輸出
電流輸出   0～±10A / 每相 ，0～±60A / 6并   輸出精度   0.5級
最大輸出負載電壓    20V
?  交流電壓輸出
相電壓輸出（有效值）    0～120V    輸出精度   0.1級
線電壓輸出（有效值）    0～240V
相電壓 / 線電壓輸出功    80VA / 100VA
頻率范圍（基波）    0～1000Hz
諧波次數    1～20次
?  直流電壓輸出
相電壓輸出幅值    0～±160V    輸出精度   0.5級
線電壓輸出幅值    0～±320V
相電壓/ 線電壓輸出功率    70VA / 140VA
?  開關量
中試控股10路開關量輸入
空接點      1～20mA，24V
電位接點接入  “0”：0 ～ +6V； “1”：+11 V ～ +250 V
8對開關量輸出          DC：220 V／0.2 A；AC：220 V／0.5 A
?  時間測量范圍
0.1ms ～ 9999s ，    測量精度 ＜0.1mS
?  體積重量
480×360×200mm3 ，19kg
