中試控股技術研究院魯工為您講解：

ZSBP-67.5KVA/54KV變頻串聯諧振耐壓試驗裝置

| 參考標準：DL/T 474.4-2018

簡易讀懂：變頻串聯諧振耐壓試驗裝置可以做什么?
變頻串聯諧振成套耐壓試驗裝置適用于大容量，高電壓的電容性試品的交接和預防性試驗.

主要針對電力電纜、變壓器、斷路器/開關、開關柜、避雷器、電壓互感器、電流互感器、套管、支柱絕緣子、電抗器、母線、隔離開關、輸電線路、發電機、電動機、熔斷器、電容器、隔離開關、接觸器、配電箱、絕緣材質、變電站系統的交流耐壓試驗。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

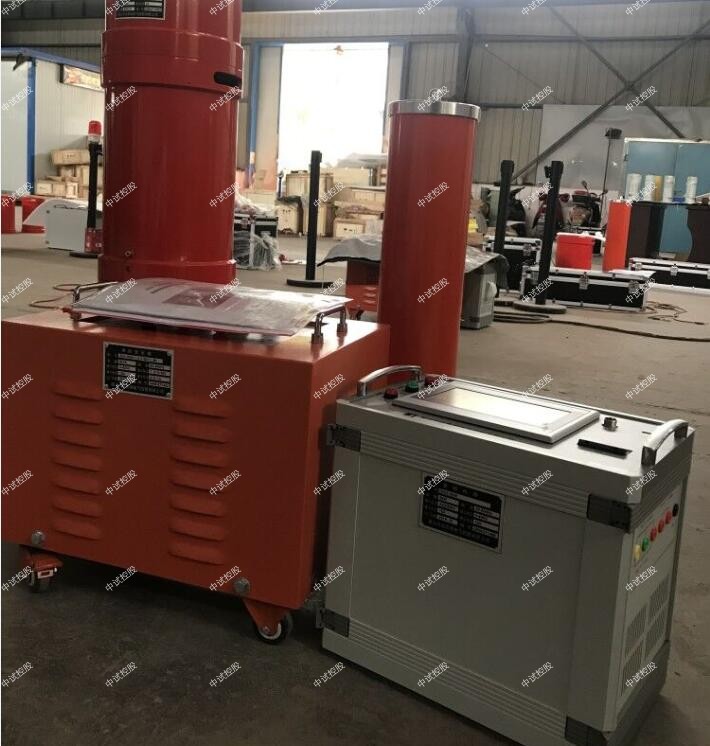

ZSBP-67.5KVA/54KV變頻串聯諧振耐壓試驗裝置組成部分：變頻電源主機、激勵變壓器、電抗器、電容分壓器、補償電容器、測試附件組成。

適用電壓等級：6kV、10kV、35kV、66kV、110kV、220kV、330kV、500kV、750kV、1000kV，也可以定制不同的電壓等級規格。

如何選擇合適的變頻串聯諧振耐壓試驗裝置？
為了選對規格，請提供以下技術參數
1、電力變壓器：電壓等級，大容量，試驗性質（中性點耐壓或全絕緣耐壓）單相對地電容量；
2、電力電纜：電壓等級，大長度，截面積；
3、發電機、電動機：電壓等級（出口電壓或稱工作電壓），試驗電壓（耐壓值）單相對地電容量范圍（如0.2-0.55uF等）；
4、開關、絕緣子、PT、CT、絕緣工器具、母線：電壓等級（或稱工作電壓）；試驗電壓（耐壓值）；
5、CVT效驗：電壓等級或稱工作電壓，試驗電壓（耐壓值）電容量范圍（如0.005-0.02uF）。

ZSBP-67.5KVA/54KV變頻串聯諧振耐壓試驗裝置

一、適用范圍
1. 10kV/300mm2的電纜，長度1km，電容量≤0.378uF試驗頻率為30-300Hz,試驗電壓22kV。
2. 滿足10kV變電站變壓器的交流耐壓，電容量≤0.01uF試驗頻率為45-65Hz,試驗電壓35kV。
3. 35kV/300mm2的電纜，長度0.5km，電容量≤0.099uF試驗頻率為30-300Hz,試驗電壓52kV。
二、系統主要性能及參數
1、電源電壓：   220V±10%、50Hz；
2、額定容量：  67.5KVA；
3、輸出電壓：     54KV，
4、輸出電流：     1.25A，
5、輸出電壓波形:  正弦波；
6、輸出電壓波形畸變率: ≤0.5% ；
7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；
8、輸出頻率范圍:     30～300Hz ；
9、品質因數:         ≥30
10、系統噪聲:       ≤60db
11、系統測量精度:    1.0級
12、頻率分辨率:      0.01Hz
13、頻率不穩定度:    ≤0.05%
14、環境溫度：       -25℃～ +55℃
相對濕度:       ≤90%
海拔高度:       ≤2000m
15、具備手動試驗/自動調諧/自動試驗模式。
16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。
17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。
18  具備過電壓、過電流、過熱保護功能。
19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。
20、具備各種數據打印功能。
三、設備制造遵循的國家標準和行業標準
GB7328-87              << 變壓器和電抗器的聲級測量>>
GB1094                <<電力變壓器>>
GB/T16927.1-2-1997     <<高電壓試驗技術>>
ZBK41006-89            <<試驗變壓器>>
GB4208                 <<外殼防護等級>>
GB2900                 <<電工名詞術語>>
GB5273                  <<變壓器、高壓電器和套管的端子>>
GB191                  <<包裝儲運標志>>
GB10327               <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》
GB10229-88             <<電抗器>>
IEC358(1990)           <<耦合電容器和電容分壓器>>
IEC1000                <<電磁兼容性>>
GB4793-1984             電子測量儀器安全要求
四、系統配置及具體參數
1、變頻控制電源7.5KW                1臺
a) 變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。
b) 額定輸出容量:  10KW
c) 工作電源:      交流220V、50Hz 。
d) 輸出電壓:      0～250V可調。
e) 輸出電壓不穩定度≤0.05%
f) 最大輸出電流:  30A
g) 輸出波形:正弦波,      波形畸變率:≤0.5%
h) 頻率調節范圍:  30～300Hz
頻率調節分辨率: 0.001 Hz
i) 連續運行時間: 大于1小時
j) 噪聲水平:≤ 60dB
k) 變頻電源采用高性能專用微機控制電壓、頻率調節
l) 變頻電源配備專用引線和插頭與其他設備進行連接。
m) 保   護 ：具有過壓、過流、過熱、放電保護功能。
n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。
具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。
具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。
O) 重   量： 16Kg
2、 勵磁變壓器7.5KVA            1臺
a) 額定容量:    7.5KVA
b) 輸入電壓:    250V
c) 輸出電壓：   2KV；4KV；
d) 工作頻率范圍： 30～300Hz
e) 連續運行時間: 大于1小時
f) 電壓比測量誤差: 小于1%
g) 結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；
高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；
內置過電壓保護,防止擊穿反擊。
h) 重   量：    50Kg ;
3、高壓電抗器 33.75/27       2臺
a) 額定容量：   33.75KVA
b) 額定電壓：   27KV
c) 額定電流：1.25A
e) 品質因素：  Q≥30
f) 結    構： 干式；
g)  重    量： 40Kg/臺
h) 連續運行時間：≥ 1小時
4、 電容分壓器   60/0.003                 1臺
a) 額定電壓：    60KV
b) 工作頻率：    30～300Hz
c) 分 壓 比：    1000：1
d) 分壓比誤差：  ≤1%,
e) 測量精度：    交流有效值1.0級
f) 介質損耗：    tgδ≤0.5% ;
g) 重    量：    10Kg
h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。
五、供貨清單一覽表
1、變頻電源 7.5KW 臺 1
2、勵磁變壓器 7.5KVA 臺 1
3、高壓電抗器 33.75/27(27KV/1.25A) 臺 2
4、電容分壓器 60/0.003(60KV) 臺 1
5、附件箱 含測試線一套 套 1
六、出廠檢驗
本裝置出廠前，對各組成單元設備及成套裝置分別按下列試驗項目進行出廠前試驗，試驗結果完全符合協議及以下標準要求后方可出廠。
1、變頻電源
1）絕緣電阻測試
2）耐壓試驗：2000V，1分鐘
3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。
2、勵磁變壓器
1）直流電阻測量
2）變比測量
3）空載電流及空載損耗
4）短路阻抗和負載損耗
5）絕緣電阻測試
6）溫升試驗：額定容量下運行60min,溫升不大于65K 3、電抗器試驗
1）直流電阻測量
2）電感量測量
3）交流耐壓試驗
溫升試驗：額定容量下運行60min,溫升不大于65K
4、成套裝置試驗
（1）耐壓試驗：1.1額定電壓下，耐壓1min；
（2）短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。
（3）噪音小于60dB；

ZSBP-67.5KVA/54KV變頻串聯諧振耐壓試驗裝置：就是做耐壓試驗的設備，它是為了滿足大容量的被試品要求而研發的設備。它是一套組合設備，為了耐壓試驗能順利準確地進行，針對不同被試品，串聯諧振裝置的組件是不同的。所以請務必準確選型，技術部為您量身制定選型方案。

中試控股ZSBP-67.5KVA/54KV變頻串聯諧振耐壓試驗裝置產品適用性好，實用可靠，效率高，事半功倍 | 是很多企業以及電力工作者信賴的好伙伴。

中試控股踐行“精細制造，深耕技術”產出ZSBP-67.5KVA/54KV變頻串聯諧振耐壓試驗裝置優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。
