中試控股技術研究院魯工為您講解：

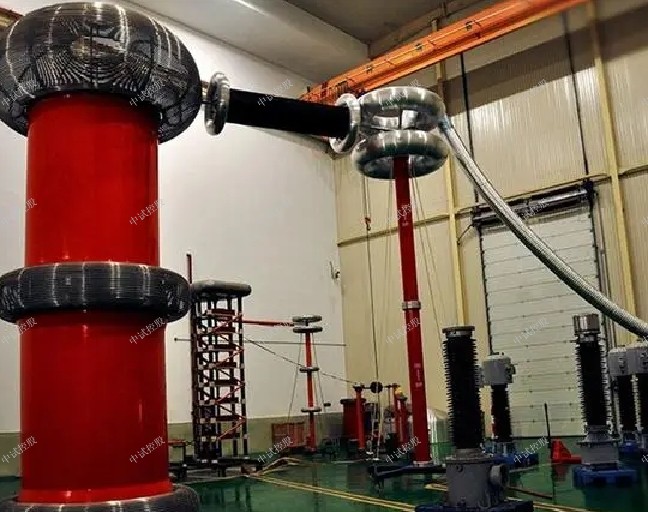

ZSBP-216kVA/216kV變頻串聯諧振交流耐壓裝置

參考標準：DL/T 474.4-2018

簡易讀懂：變頻串聯諧振耐壓試驗裝置可以做什么?
變頻串聯諧振成套耐壓試驗裝置適用于大容量，高電壓的電容性試品的交接和預防性試驗.

主要針對電力電纜、變壓器、斷路器/開關、開關柜、避雷器、電壓互感器、電流互感器、套管、支柱絕緣子、電抗器、母線、隔離開關、輸電線路、發電機、電動機、熔斷器、電容器、隔離開關、接觸器、配電箱、絕緣材質、變電站系統的交流耐壓試驗。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSBP-216kVA/216kV變頻串聯諧振交流耐壓裝置組成部分：變頻電源主機、激勵變壓器、電抗器、電容分壓器、補償電容器、測試附件組成。

適用電壓等級：6kV、10kV、35kV、66kV、110kV、220kV、330kV、500kV、750kV、1000kV，也可以定制不同的電壓等級規格。

如何選擇合適的變頻串聯諧振耐壓試驗裝置？
為了選對規格，請?zhí)峁┮韵录夹g參數
1、電力變壓器：電壓等級，大容量，試驗性質（中性點耐壓或全絕緣耐壓）單相對地電容量；
2、電力電纜：電壓等級，大長度，截面積；
3、發電機、電動機：電壓等級（出口電壓或稱工作電壓），試驗電壓（耐壓值）單相對地電容量范圍（如0.2-0.55uF等）；
4、開關、絕緣子、PT、CT、絕緣工器具、母線：電壓等級（或稱工作電壓）；試驗電壓（耐壓值）；
5、CVT效驗：電壓等級或稱工作電壓，試驗電壓（耐壓值）電容量范圍（如0.005-0.02uF）。

ZSBP-216kVA/216kV變頻串聯諧振交流耐壓裝置

一、被試品對象及試驗要求
1. 110kV變電站開關、母線、GIS等電氣設備的交流耐壓試驗，試驗頻率為30-300Hz,試驗電壓不超過200kV。
2．110kV/100000KVA及以下電壓等級變壓器交流耐壓試驗，電容量≤0.02μF，試驗電壓不超過160kV。
3．35kV/300mm2電纜1000m，電容量≤0.198μF，試驗頻率為30-300Hz,試驗電壓52kV。
4. 10kV/300mm2電纜2000m，電容量≤0.75μF，試驗頻率為30-300Hz,試驗電壓17.4kV。（滿足6kV被試品對象要求）
5. 35kV及以開關，電容量≤0.003uF，試驗頻率為30-300Hz，試驗電壓不超過108kV。
二、工作環境
1.環境溫度：－150C –40 0C;
2.相對濕度：≤90%RH;
3.海拔高度:  ≤3000米；
三、裝置主要技術參數及功能
1.額定容量：216kVA；
2.輸入電源：單相220V電壓，頻率為50Hz；
3.額定電壓：54kV；216kV
4.額定電流：1A； 4A；
5.工作頻率：30-300Hz；
6.波形畸變率：輸出電壓波形畸變率≤1%；
7.工作時間：額定負載下允許連續30min；過壓1.2倍1分鐘；
8.溫    升：額定負載下連續運行30min后溫升≤65K；
9.品質因素：裝置自身Q≥30(f=45Hz)；
10.保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
11.測量精度：系統有效值1.5級；
四、設備遵循標準
GB10229-88            《電抗器》
GB1094　　　　　　　　《電力變壓器》
GB50150-2006　　　《電氣裝置安裝工程電氣設備交接試驗標準》
DL/T 596-1996          《電力設備預防性試驗規程》
GB1094.1-GB1094.6-96   《外殼防護等級》
GB2900　　　　　　　　《電工名詞術語》
GB/T16927.1~2-1997　　 《高電壓試驗技術》
五、裝置容量確定
裝置容量定為216kVA/216kV，分4節電抗器，電抗器單節為54kVA/54kV/1A/90H通過組合使用能滿足上述被試品的試驗要求。
（二）試驗時使用關系列表
設備組合     被試品對象 電抗器
54kVA/54kV4節 激勵變壓器輸出端選擇
110kV電力變壓器交流耐壓 使用電抗器4串 6kV
110kV絕緣子，開關、GIS等 使用電抗器4串 6kV
300mm2 /35kV電纜1km 使用電抗器2串2并 3 kV
300mm2 /10kV電纜2.0km 使用電抗器4并 3kV
35kV絕緣子，開關等 使用電抗器3串 3kV
六、系統配置及其參數
1.激勵變壓器12kVA  1臺
a)額定容量：12kVA；
b)輸入電壓：0-250V，單相；
c)輸出電壓：3kV；6kV
d)結    構：干式；
e)重    量：約70 kg；
2.變頻電源 12kW/220V                         1臺
a)額定輸出容量：10kW
b)工作電源：220±10%V（單相），工頻
c)輸出電壓：0 – 250V，單相，
d)額定輸入電流：40A
e)額定輸出電流：40A
f)輸 出 波 形：正弦波
g)電壓分辨率： 0.01kV
h)電壓測量精度：1.5%
i)頻率調節范圍：30 – 300Hz
j)頻率調節分辨率：≤0.1Hz
k)頻率穩定度：    0.1%
l)運 行 時 間：額定容量下連續30min
m)額定容量下連續運行30min元器件最高溫度≤65K;
n)噪 聲 水 平：≤50dB
o) 結構及性能特點：
1）參數顯示：大屏幕液晶界面顯示系統
可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、、參數查詢等。
2）參數設置：可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護
3）試驗模式：有全自動、手動2種運行狀態。具備升壓、調諧（含手動、自動）、分段加壓和計時、運行狀態
4）保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能；
5） 數據存儲功能：試驗結果保存、打印、回查等
① 試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態。可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存50次試驗記錄；
② 數據查詢：可將已保存的試驗結果數據顯示到屏幕上；
6）自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1.0%；
7）頻率調節分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移；
8)重  量：約18kg；
3.高壓電抗器54kVA/54kV                  4節
a)額定容量：54kVA;
b)額定電壓：54kV；
c)額定電流：1A；
d)電 感 量：90H/單節；
e)品質因素：Q≥30 (f=45Hz)；
f)結    構：干式；
g)重    量：約55kg；
4、電容分壓器220kV -1000 pF                 1套
a)額定電壓： 220kV
b)高壓電容量：1000pF
c)介質損耗：tgσ≤0.5%；
d)分 壓 比： 1000：1
e)測量精度：有效值1.5級;
f)重    量：約20kg
八、供貨清單一覽表
（一）配置設備一覽表
1、激勵變壓器 12kVA/3kV/6kV/0.25kV 臺 1
2、變頻電源 12kW/220V 臺 1
3、高壓電抗器 54kVA/54kV 臺 4
4、電容分壓器 220kV/1000pF 套 1
5、試驗連接線 套 1

ZSBP-216kVA/216kV變頻串聯諧振交流耐壓裝置：就是做耐壓試驗的設備，它是為了滿足大容量的被試品要求而研發的設備。它是一套組合設備，為了耐壓試驗能順利準確地進行，針對不同被試品，串聯諧振裝置的組件是不同的。所以請務必準確選型，技術部為您量身制定選型方案。

中試控股ZSBP-216kVA/216kV變頻串聯諧振交流耐壓裝置產品適用性好，實用可靠，效率高，事半功倍 | 是很多企業以及電力工作者信賴的好伙伴。

中試控股踐行“精細制造，深耕技術”產出ZSBP-216kVA/216kV變頻串聯諧振交流耐壓裝置優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。
