35kV電磁式電壓互感器交接試驗裝置

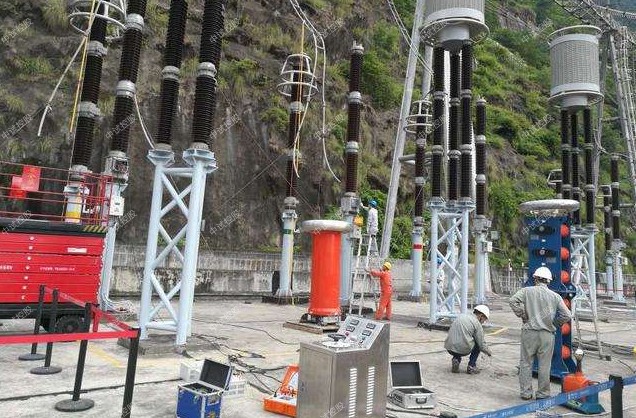

電磁式電壓互感器的交流耐壓試驗有兩種加壓方法。

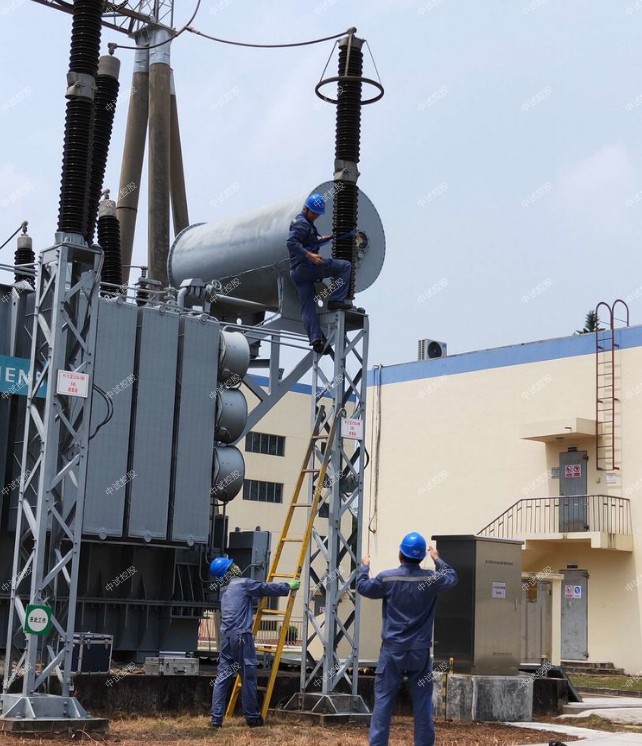

一種方式為用試驗變壓器或串聯諧振裝置等工頻耐壓設備外 施工頻試驗電壓。該加壓方式適用于額定電壓為35kV及以以下的全絕緣電壓互感器的交流耐壓試驗。試驗接線及方法與電力變壓器的交流耐壓試驗相同。35kV以上的電壓互感器多為分級絕緣，其一次繞組的末端絕緣水平很低，一般為5kV左右，因此一次繞組末端不能與首端承受同一試驗電壓，而應采用感應耐壓的加壓方式，即把電壓互感器一次繞組末端接地，從某一二次繞組加壓，在一次繞組感應出所需的試驗電壓。這種加壓方式一方面使絕緣中的電壓分布同實際運行一致；

另一方面，一次繞組首尾兩端的電壓比額定電壓高，中試控股繞組電位也比正常運行時高得多，因此交流耐壓試驗可同時考核電壓互感器一次繞組的縱絕緣，從而檢驗出由于電壓互感器中電磁線圈質量不良如露銅、漆膜脫落和繞線時打結扥個原因造成的縱絕緣方面的缺陷。為了避免工頻試驗電壓過高引起鐵芯飽和損壞被試電壓互感器，必須提高工頻試驗電壓的頻率。制造廠多采用中頻發電機組作為試驗電源，而現場試驗常采用電子式變頻電源或三倍頻電壓發生器。倍頻感應耐壓試驗在二次繞組ax側施加倍頻電壓，從輔助二次繞組aDxD側測量。一次繞組試驗電壓按出廠電壓的85%進行試驗，出廠值不明的按試驗電壓進行試驗。倍頻感應耐壓試驗電壓同工頻交流耐壓試驗的試驗電壓。中試控股
串級式或分級絕緣式互感器用倍頻感應試驗，試驗中應考慮互感器的容升電壓。根據有關資料介紹，3倍頻耐壓時，各電壓等級的電壓互感器容升電壓。比如66kV設備應耐壓120kV，考慮容升4%，則由輔助二次繞組測得試驗電壓換算到一次繞組為120kV時，一次繞組實際電壓已達120＋120×4%＝124.8(kV)。
電壓互感器感應耐壓前后應做空載試驗，以確定電壓互感器一次繞組是否存在匝間短路。

ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀（校驗儀）35kV電磁式電壓互感器交接試驗裝置
概述
對GIS 電磁式(PT)與電容式電壓互感器(CVT)進行誤差校驗時，測試接線復雜，所需的設備種類繁多，而且設備都很笨重，現場搬運非常困難。電磁式與電容式電壓互感器現場測試儀(以下簡稱測試儀)具有在低電壓情況下測量出高電壓工作情況下的實際誤差，單臺設備即可滿足現場電磁式與電容式電壓互感器誤差的測量。可以覆蓋6KV/100V、6KV/ /100V/ 、10KV/100V、10KV/ /100V/ 、35KV/100V、35V/ /100V/ 、110kV/100V、110kV/ /100V/ 、220kV/100V以及220kV/ /100V / 變比的電力電磁式與電容式電壓互感器的測量。儀器在設計時引入了一些新的思想，采用了異頻電源技術、通用平臺技術、電壓仿真負荷、內部高準確度電壓互感器和自升壓電源等。使用戶在使用該儀器時感到更加方便、快捷、高效。儀器采用WINCE系統，人性化彩色觸摸屏操作，人機界面直觀、方便。

三、主要特點
1. 無需升壓源、標準互感器、負荷箱，采用了電壓互感器負荷曲線外推法原理，單臺儀器即可實現現場測試GIS 電磁式電壓互感器(PT)和電容式電壓互感器（CVT）的20%、50%、80%、100%、120%的滿載和輕載負荷下的比差和角差。測試結果完全滿足國家互感器檢定規程。
2. 中試控股單臺測試儀即可完成對GIS 電磁式電壓互感器(PT)和電容式電壓互感器（CVT）誤差（比差、角差）的測量。同時可以測量CVT的電容分壓比、分壓電容、中間PT變比、中間電壓、直流電阻等。
3．具有極性、變比、接線檢查功能。
4. 一次接線完成全部測試，提高工作效率，避免操作失誤對人身及儀器的損傷，確保安全。
5. ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀中試控股35kV電磁式電壓互感器交接試驗裝置具有測試速度快、處理信息量多和存儲容量大（可存儲百萬條數據）的特點。內存為16G,可以存儲百萬組數據。
6. 測試儀采用了變頻技術、數字化處理，現場抗干擾能力強。
7. 測試過程最大電壓不超過4KV，并采取各種保護措施，確保人身安全及設備安全、可靠。
8. 測試過程操作簡單。
9. 儀器采用WINCE系統，人性化彩色觸摸屏操作，同時也可使用鼠標操作儀器，人機界面直觀、方便。
10. 35kV電磁式電壓互感器交接試驗裝置儀器具備雙USB通訊口，可將儀器內部數據導入U盤極大的方便現場數據管理。同時也可使用鼠標操作儀器。
11. 儀器內附接線圖，簡單、直觀，現場使用對照接線即可保證一次性正確完成測試接線，減少準備工作時間。
四、技術參數
1.  環境條件：
溫度：（5~40）?C   相對濕度：<80%（25?C）
海撥高度：<4500m    電源頻率：50?0.5Hz
2.  被測電壓互感器類型：GIS電磁式(PT)、電容式電壓互感器(CVT)
3．誤差測量準確度：0.05%
4．分壓比測量準確度：0.5%
5．分壓電容測量準確度：2%
6. 直流電阻測量準確度：0-0.1Ω  3%
                       0.1-50   1%
7. 內部標準電壓互感器部分：
a、變比范圍：
6KV/100V、      6KV/ /100V/
10KV/100V、   10KV/ /100V/
35KV/100V、   35KV/ /100V/
110KV/100V、   110KV / /100V/
220KV/100V、   220KV/ /100V /
b、準確度等級：    0.02%
8. 校驗儀檢定部分：
電壓范圍：0-100V （百分表誤差0.5%）
比差：0.001%-3%  （100V）
               角差：0.00′-50′（100V）
               誤差： ?X=?(2%×X+2%×Y?2個字)
                     ?Y=?(2%×X+2%×Y?2個字)
               導納：0.1mS-99.9mS
               誤差： ?X=?(2%×X+2%×Y?2個字)
                    ?Y=?(2%×X+2%×Y?2個字)

9．外形尺寸（mm）：496*394*185 mm
10．重量（Kg）:14.0

檢定
如需要對本ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀中試控股35kV電磁式電壓互感器交接試驗裝置進行精度檢定，請依照本說明進行，以保證準確性及儀器安全。
檢定儀器內部校驗儀單元及內部標準電壓互感器為本儀器的基本檢定方法。
本ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀的測試方法是建立在電壓互感器測差法（國家計量檢定規程《電力互感器》的規定）基礎之上。而互感器校驗儀和標準電壓互感器是測差法的核心儀器，保證互感器校驗儀和標準電壓互感器的精度就保證了整體誤差測試的精度。

簡易故障排除
1.開機不顯示，檢查電源，以及保險絲。
2.觸摸失效，插入USB鼠標進行操作。
3. 開機不能加載測試程序，或者出現死機現象，請重新開機。

裝箱清單
主機：      1臺
測試線：    黑色耐磨護套四芯線航空插頭1根（儀器專用）
黑色耐磨護套兩芯線航空插頭1根（儀器專用）
            紅色高壓線1根
            黑色高壓線2根
            透明接地銅線1根
            電源線      1根
測試夾：    紅黑各4個
保險管：    220V 5A三個

電壓互感器的勵磁特性試驗，主要是中試控股通過鑒別電壓互感器磁化曲線的飽和程度，來檢查互感器的鐵芯質量和判斷互感器繞組有誤匝間短路等缺陷。

電磁式電壓互感器的勵磁曲線測量一般用互感器伏安特性測試儀來進行試驗。本文將從互感器特性測試儀，勵磁特性試驗和空載電流測量進行試驗標準的說明。

互感器特性測試儀試驗要求：

1.用于勵磁曲線測量的伏安特性測試儀應為方均根值表，若發生測量結果與出試驗報告和型式試驗報告有較大出入（＞30%）時，應核對使用的儀表種類是否正確。

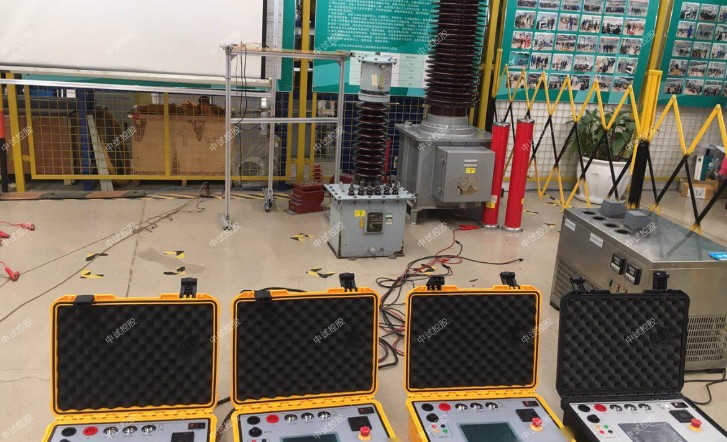

互感器特性綜合測試儀

2.一般情況下，勵磁曲線測量點為額定電壓的20%、50%、80%、100%和120%。對于中性點直接接地的電壓互感器（N端接地），電壓等級35kV及以上的電壓互感器高測量點為150%。

3.對于額定電壓測量點（100%），勵磁電流不宜大于其出廠試驗報告和型式試驗報告的測量值的30%，同批次、同型號、同規格電壓互感器此點的勵磁電流不宜相差30%。

互感器綜合測試儀

勵磁特性試驗要求：

對核心部件或主題進行階解體性檢修之后或計量要求時進行本項目。試驗是電壓施加在二次端子上，電壓波形為標準正弦波，測量點至少包括額定電壓的0.2/0.5/0.8/1.0/1.2倍，測量出對應的勵磁電流，與出值相比應無顯著改變；與同批次、同型號、同規格電壓互感器相比，彼此差異不應大于30%。

空載電流測量要求：

首先，空載電流測量需在大修后或必要時進行試驗，在額定電壓下，空載電流與出數值比較無明顯差別。

其次，在下列試驗電壓下，空載電流不應大于最大允許電流：

（1)中性點非有效解析系統1.9Un/√3；

（2)中性點接地系統1.5Un/√3。

以上，從三個方面講述了電磁式電壓互感器勵磁特性試驗要求，35kV電磁式電壓互感器交接試驗裝置中試控股希望大家在試驗過程安全為主，在專業人員的指導下進行試驗操作，以保證試驗的順利進行！
