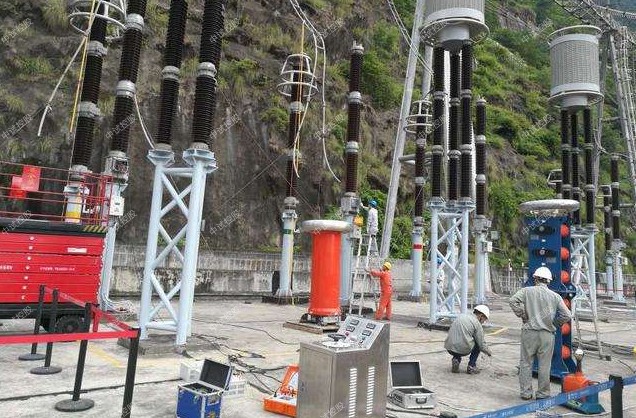

電容式與電磁式電壓互感器測試裝置

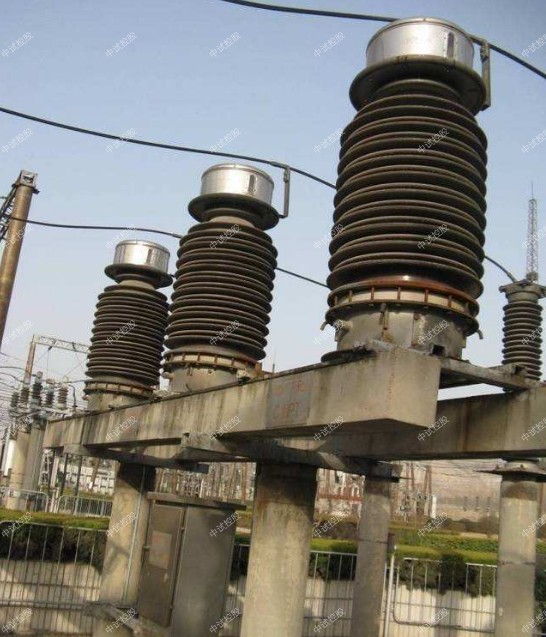

電壓互感器正常巡視檢查項目有哪些？

電壓互感器正常巡視檢查有以下項目。
  (1)瓷件有無裂紋損壞或異常放電現象。
  (2)油標、油位是否正常，是否漏油。
  (3)接線端子是否松動。
  (4)接頭有無過熱變色。
  (5)吸潮劑是否變色。
  (6)電壓指示有無異常。

ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀（校驗儀）
概述
對GIS 電磁式(PT)與電容式電壓互感器(CVT)電容式與電磁式電壓互感器測試裝置進行誤差校驗時，測試接線復雜，所需的設備種類繁多，而且設備都很笨重，現場搬運非常困難。電磁式與電容式電壓互感器現場測試儀(以下簡稱測試儀)具有在低電壓情況下測量出高電壓工作情況下的實際誤差，單臺設備即可滿足現場電磁式與電容式電壓互感器誤差的測量。可以覆蓋6KV/100V、6KV/ /100V/ 、10KV/100V、10KV/ /100V/ 、35KV/100V、35V/ /100V/ 、110kV/100V、110kV/ /100V/ 、220kV/100V以及220kV/ /100V / 變比的電力電磁式與電容式電壓互感器的測量。儀器在設計時引入了一些新的思想，采用了異頻電源技術、通用平臺技術、電壓仿真負荷、內部高準確度電壓互感器和自升壓電源等。使用戶在使用該儀器時感到更加方便、快捷、高效。儀器采用WINCE系統，人性化彩色觸摸屏操作，人機界面直觀、方便。

三、主要特點
1. 無需升壓源、標準互感器、負荷箱，采用了電壓互感器負荷曲線外推法原理，中試控股單臺儀器即可實現現場測試GIS 電磁式電壓互感器(PT)和電容式電壓互感器（CVT）的20%、50%、80%、100%、120%的滿載和輕載負荷下的比差和角差。測試結果完全滿足互感器檢定規程。
2. 電容式與電磁式電壓互感器測試裝置單臺測試儀即可完成對GIS 電磁式電壓互感器(PT)和電容式電壓互感器（CVT）誤差（比差、角差）的測量。同時可以測量CVT的電容分壓比、分壓電容、中間PT變比、中間電壓、直流電阻等。
3．具有極性、變比、接線檢查功能。
4. 一次接線完成全部測試，提高工作效率，避免操作失誤對人身及儀器的損傷，確保安全。
5. ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀具有測試速度快、處理信息量多和存儲容量大（可存儲百萬條數據）的特點。內存為16G,可以存儲百萬組數據。
6. 中試控股測試儀采用了變頻技術、數字化處理，現場抗干擾能力強。
7. 測試過程大電壓不超過4KV，并采取各種保護措施，確保人身安全及設備安全、可靠。
8. 測試過程操作簡單。
9. 儀器采用WINCE系統，人性化彩色觸摸屏操作，同時也可使用鼠標操作儀器，人機界面直觀、方便。
10. 儀器具備雙USB通訊口，可將儀器內部數據導入U盤極大的方便現場數據管理。同時也可使用鼠標操作儀器。
11. 儀器內附接線圖，簡單、直觀，現場使用對照接線即可保證一次性正確完成測試接線，減少準備工作時間。

四、技術參數
1.  環境條件：
溫度：（5~40）?C   相對濕度：<80%（25?C）
海撥高度：<4500m    電源頻率：50?0.5Hz
2.  被測電壓互感器類型：GIS電磁式(PT)、電容式電壓互感器(CVT)
3．誤差測量準確度：0.05%
4．分壓比測量準確度：0.5%
5．分壓電容測量準確度：2%
6. 直流電阻測量準確度：0-0.1Ω  3%
                       0.1-50   1%
7. 內部標準電壓互感器部分：
a、變比范圍：
6KV/100V、      6KV/ /100V/
10KV/100V、   10KV/ /100V/
35KV/100V、   35KV/ /100V/
110KV/100V、   110KV / /100V/
220KV/100V、   220KV/ /100V /
b、電容式與電磁式電壓互感器測試裝置準確度等級：    0.02%
8. 校驗儀檢定部分：
電壓范圍：0-100V （百分表誤差0.5%）
比差：0.001%-3%  （100V）
               角差：0.00′-50′（100V）
               誤差： ?X=?(2%×X+2%×Y?2個字)
                     ?Y=?(2%×X+2%×Y?2個字)
               導納：0.1mS-99.9mS
               誤差： ?X=?(2%×X+2%×Y?2個字)
                    ?Y=?(2%×X+2%×Y?2個字)

9．外形尺寸（mm）：496*394*185 mm
10．重量（Kg）:14.0

檢定
如需要對本中試控股ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀進行精度檢定，請依照本說明進行，以保證準確性及儀器安全。
檢定儀器內部校驗儀單元及內部標準電壓互感器為本儀器的基本檢定方法。
本中試控股ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀的測試方法是建立在電壓互感器測差法（計量檢定規程《電力互感器》的規定）基礎之上。而互感器校驗儀和標準電壓互感器是測差法的核心儀器，保證互感器校驗儀和標準電壓互感器的精度就保證了整體誤差測試的精度。

簡易故障排除
1.開機不顯示，檢查電源，以及保險絲。
2.觸摸失效，插入USB鼠標進行操作。
3. 開機不能加載測試程序，或者出現死機現象，請重新開機。

電容式與電磁式電壓互感器測試裝置裝箱清單
主機：      1臺
測試線：    黑色耐磨護套四芯線航空插頭1根（儀器專用）
黑色耐磨護套兩芯線航空插頭1根（儀器專用）
            紅色高壓線1根
            黑色高壓線2根
            透明接地銅線1根
            電源線      1根
中試控股測試夾：    紅黑各4個
保險管：    220V 5A三個

電容式與電磁式電壓互感器測試裝置電壓互感器勵磁特性和勵磁曲線試驗

1．試驗接線
   電壓互感器進行勵磁特性與勵磁曲線試驗時，一次繞組、二次繞組及輔助繞組均開路，非加壓繞組尾端接地，特別是分級絕緣電壓互感器一次繞組尾端更應注意接地，鐵芯及外殼接  。地，二次繞組加壓，試驗原理接線如圖8-24所示。一
2．試驗步驟
  對電壓互感器進行放電，并將高壓側尾端接地，拆除電壓互感器一次，二次所有接線。加壓的開路，非加壓繞組尾端、鐵芯及外殼接地，24接線。試驗前應根據電壓互感器最大容量計算出最大允許電流。電壓互感器進行勵磁特性試驗時，檢查加壓的二次繞組尾端不應接地，檢查接線無誤后提醒監護人注意監護。合上電源開關，調節調壓器緩慢升壓，可按相關標準的要求施加試驗電壓，并讀取點試驗電壓的電流。讀取電流后立即降壓，電壓降至零后切斷電源，將被試品放電接地。注意在任何試驗電壓下電流均不能超過最大允許電流。
