110kV組合電器中電壓互感器故障校驗儀

電壓互感器回路上都不裝開關。如直接用電源斷路器切除故障就會直接影響用戶供電，所以要根據現場實際情況進行處理。若時間允許先進行必要的倒母線操作，使拉開故障電壓互感器設備時不致影響對用戶供電。若電壓互感器冒煙、著火，來不及進行倒母線時，應立即拉開該母線電源線斷路器，然后拉開故障電壓互感器隔離開關隔離故障，再恢復母線運行。

（一）35kV母線電壓互感器二次熔絲熔斷（或快速小開關跳一相）ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀（校驗儀）、110kV組合電器中電壓互感器故障校驗儀
1、故障現象如下。
（1）中試控股熔斷相相電壓及線電壓嚴重下降，有功、無功表指示降低，電能表走慢。
（2）會引起主變壓器35kV回路斷線閉鎖裝置動作，電容器的電壓回路斷線光示牌亮。
2、處理方法如下。
（1）向調度匯報。用電壓表切換開關切換相電壓或線電壓，以區別哪相熔絲熔斷。
（2）停用該母線上的可能誤動跳閘保護的連接片（如35kV距離保護、低頻率）。
（3）檢查有無繼電保護人員在35kV母線電壓互感器二次回路工作，誤碰引起斷路，或有短路情況。
（4）更換熔絲試送，若不成功，將35kV饋線及主變壓器電壓回路熔絲全部拔去（中央信號、低頻盤）。
（5）再行試送到小母線。成功后逐條試送饋線。如又熔斷，說明該線路電壓回路存在短路，應拔去熔絲。恢復電壓互感器低壓側運行后，匯報調度，以便派繼電保護人員來變電所處理。
必須注意，電壓互感器二次熔絲熔斷后，電壓互感器二次回路絕對不能并列或聯絡運行。
（二）35kV母線電壓互感器高壓熔絲熔斷
1、中試控股故障現象如下
（1）熔斷相相電壓降低或接近于0,完好相相電壓不變或稍有降低，斷路相切換至好相時線電壓可能下降（實際運行在似斷非斷時），電壓互感器有功、無功功率表指示降低，電能表走慢。
（2）主變壓器35kV“電壓回路斷線”。電容器“電壓回路斷線”（保護接母線電壓互感器）、“母線接地”及35kV“掉牌未復歸”告警。
（3）檢查高壓熔絲時，可能有吱吱聲。
2、處理方法如下
（1）向調度匯報。可用電壓切換開關切換相電壓或線電壓，以判別哪相故障。
（2）停用該母線上可能誤動保護（距離、低頻）的跳閘壓板。
（3）拉開電壓互感器隔離開關，做好安全措施后，更換相同規格的高壓熔絲。試運不成功，連續發生熔斷時，可能為互感器內部故障。應匯報調度，并查明原因。
（4）檢查是否為電壓互感器內部故障時，可在停用后手摸高壓熔絲外殼絕緣子部分以查明是否為內部過熱，也可用搖表搖測絕緣電阻加以判斷。確認為互感器內部故障時，應匯報工區及調度。

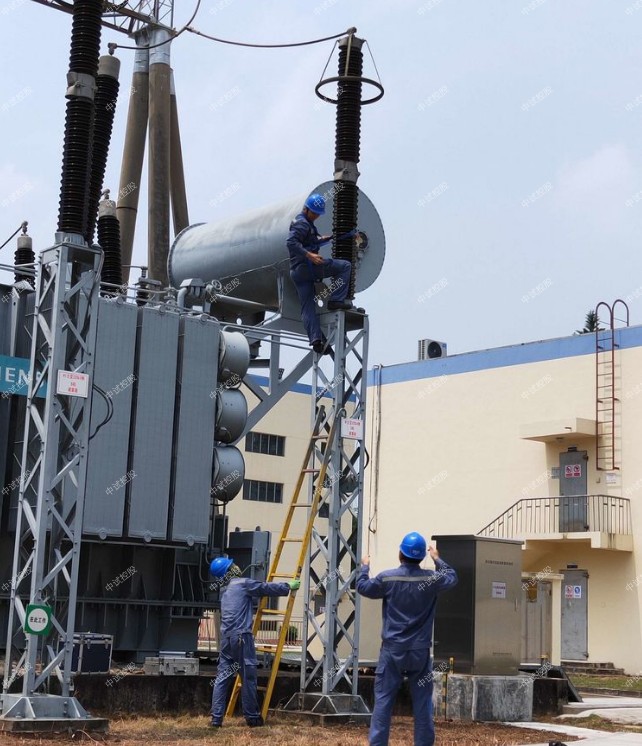

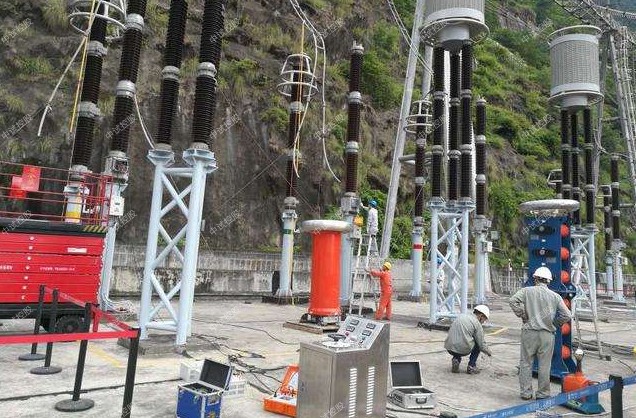

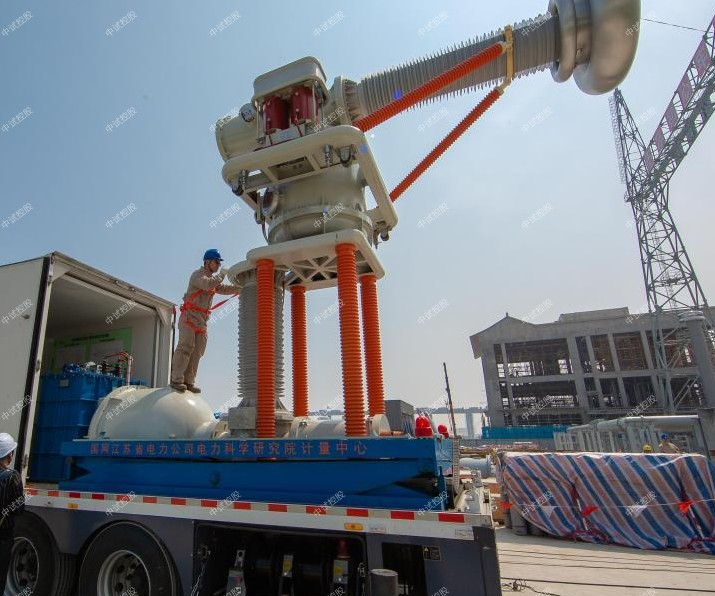

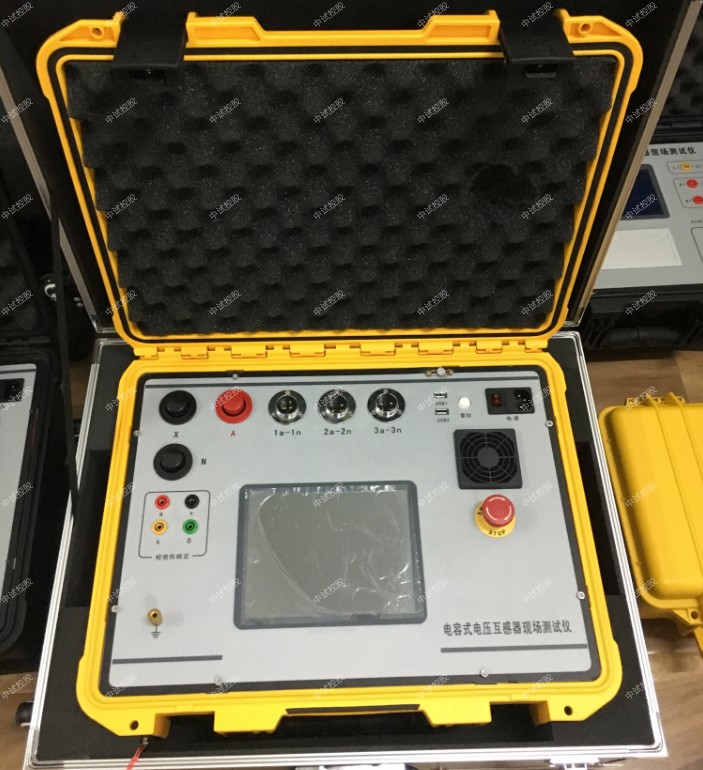

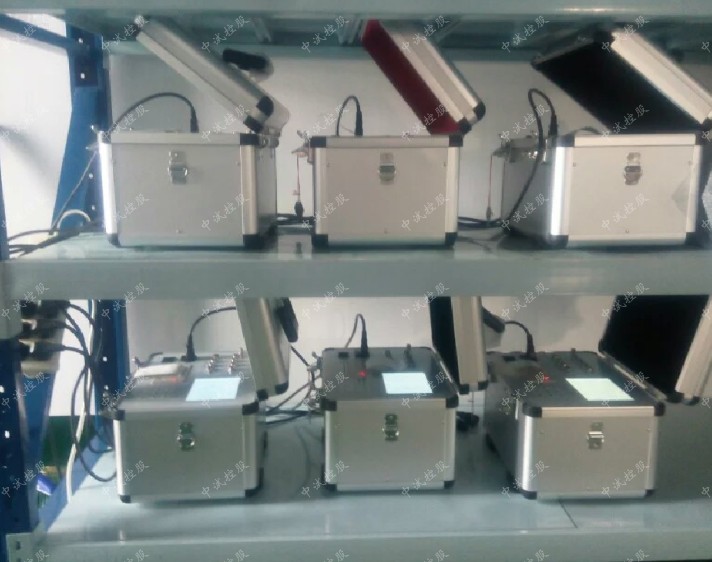

ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀（校驗儀）、110kV組合電器中電壓互感器故障校驗儀

概述
對GIS 電磁式(PT)與電容式電壓互感器(CVT)進行誤差校驗時，測試接線復雜，所需的設備種類繁多，而且設備都很笨重，現場搬運非常困難。電磁式與電容式電壓互感器現場測試儀(以下簡稱測試儀)具有在低電壓情況下測量出高電壓工作情況下的實際誤差，單臺設備即可滿足現場電磁式與電容式電壓互感器誤差的測量。中試控股可以覆蓋6KV/100V、6KV/ /100V/ 、10KV/100V、10KV/ /100V/ 、35KV/100V、35V/ /100V/ 、110kV/100V、110kV/ /100V/ 、220kV/100V以及220kV/ /100V / 變比的電力電磁式與電容式電壓互感器的測量。儀器在設計時引入了一些新的思想，采用了異頻電源技術、通用平臺技術、電壓仿真負荷、內部高準確度電壓互感器和自升壓電源等。使用戶在使用該儀器時感到更加方便、快捷、高效。儀器采用WINCE系統，人性化彩色觸摸屏操作，人機界面直觀、方便。

三、主要特點
1. 無需升壓源、標準互感器、負荷箱，采用了電壓互感器負荷曲線外推法原理，單臺儀器即可實現現場測試GIS 電磁式電壓互感器(PT)和電容式電壓互感器（CVT）的20%、50%、80%、100%、120%的滿載和輕載負荷下的比差和角差。測試結果完全滿足互感器檢定規程。
2. 中試控股單臺測試儀即可完成對GIS 電磁式電壓互感器(PT)和電容式電壓互感器（CVT）誤差（比差、角差）的測量。同時可以測量CVT的電容分壓比、分壓電容、中間PT變比、中間電壓、直流電阻等。
3．具有極性、變比、接線檢查功能。
4. 一次接線完成全部測試，提高工作效率，避免操作失誤對人身及儀器的損傷，確保安全。
5. ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀（校驗儀）、110kV組合電器中電壓互感器故障校驗儀具有測試速度快、處理信息量多和存儲容量大（可存儲百萬條數據）的特點。內存為16G,可以存儲百萬組數據。
6. 測試儀采用了變頻技術、數字化處理，現場抗干擾能力強。
7. 測試過程大電壓不超過4KV，并采取各種保護措施，確保人身安全及設備安全、可靠。
8. 測試過程操作簡單。
9. 儀器采用WINCE系統，人性化彩色觸摸屏操作，同時也可使用鼠標操作儀器，人機界面直觀、方便。
10. 儀器具備雙USB通訊口，可將儀器內部數據導入U盤極大的方便現場數據管理。同時也可使用鼠標操作儀器。
11. 中試控股儀器內附接線圖，簡單、直觀，現場使用對照接線即可保證一次性正確完成測試接線，減少準備工作時間。

四、技術參數
1.  環境條件：
溫度：（5~40）?C   相對濕度：<80%（25?C）
海撥高度：<4500m    電源頻率：50?0.5Hz
2.  被測電壓互感器類型：GIS電磁式(PT)、電容式電壓互感器(CVT)
3．誤差測量準確度：0.05%
4．分壓比測量準確度：0.5%
5．分壓電容測量準確度：2%
6. ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀（校驗儀）、110kV組合電器中電壓互感器故障校驗儀直流電阻測量準確度：0-0.1Ω  3%
                       0.1-50   1%
7. 內部標準電壓互感器部分：
a、變比范圍：
6KV/100V、      6KV/ /100V/
10KV/100V、   10KV/ /100V/
35KV/100V、   35KV/ /100V/
110KV/100V、   110KV / /100V/
220KV/100V、   220KV/ /100V /
b、準確度等級：    0.02%
8. 校驗儀檢定部分：
電壓范圍：0-100V （百分表誤差0.5%）
比差：0.001%-3%  （100V）
               角差：0.00′-50′（100V）
               誤差： ?X=?(2%×X+2%×Y?2個字)
                     ?Y=?(2%×X+2%×Y?2個字)
               導納：0.1mS-99.9mS
               誤差： ?X=?(2%×X+2%×Y?2個字)
                    ?Y=?(2%×X+2%×Y?2個字)

9．外形尺寸（mm）：496*394*185 mm
10．重量（Kg）:14.0

檢定
如需要對本ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀（校驗儀）、110kV組合電器中電壓互感器故障校驗儀進行精度檢定，請依照本說明進行，以保證準確性及儀器安全。
檢定儀器內部校驗儀單元及內部標準電壓互感器為本儀器的基本檢定方法。
本中試控股ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀（校驗儀）、110kV組合電器中電壓互感器故障校驗儀的測試方法是建立在電壓互感器測差法（計量檢定規程《電力互感器》的規定）基礎之上。而互感器校驗儀和標準電壓互感器是測差法的核心儀器，保證互感器校驗儀和標準電壓互感器的精度就保證了整體誤差測試的精度。

簡易故障排除
1.開機不顯示，檢查電源，以及保險絲。
2.觸摸失效，插入USB鼠標進行操作。
3. 開機不能加載測試程序，或者出現死機現象，請重新開機。

裝箱清單
ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀（校驗儀）、110kV組合電器中電壓互感器故障校驗儀主機：      1臺
測試線：    黑色耐磨護套四芯線航空插頭1根（儀器專用）
黑色耐磨護套兩芯線航空插頭1根（儀器專用）
            紅色高壓線1根
            黑色高壓線2根
            透明接地銅線1根
            電源線      1根
測試夾：    紅黑各4個
保險管：    220V 5A三個

電壓互感器的異常和事故處理

一、220kV電壓互感器二次小開關跳開或二次熔斷器熔斷的處理
1、異常現象
（1）母線電壓表，有功表無功表降為零。
（2）220kV出線或主變“交流電壓消失”信號出現，距離保護裝置故障，220kV母差“低電壓”掉牌等。
（3）故障錄波器可能動作。
2、中試控股異常處理
（1）匯報調度。
（2）停用該母線上線路距離保護（相間及接地）、高頻閉鎖保護。
（3）停用故障錄波器。
（4）試送次級開關，若不成功，應匯報工段（區）處理。
（5）不準以220kV母線電壓互感器二次并列開關將正、副母壓變二次回路并列，防止引起事故擴大。
220kV I、Ⅱ母PT的二次并列開關，正常運行應斷開，如在雙母線接線時，僅當220kV熱倒母線，即把母聯開關合上并改為非自動后，為防止電壓切換中間繼電器承受過大的不平衡負荷，把PT二次并列開關投人，待倒母線結束，將母聯開關改為自動之前，先分開該并列開關。
220kV, 110KV母線PT切換裝置直流熔斷器熔斷時，有關線路綜合重合閘的交流電壓消失、振蕩閉鎖動作或距離保護裝置故障、交流電壓消失光字牌，此時距離及零序保護被閉鎖，應立即向調度匯報，將距離保護停用后，更換直流熔斷器。
220kV電壓互感器有兩只快速空氣開關，如果其中一只空氣開關出現斷相或跳開，反映在電壓表有明顯變化，應立即檢查處理。

二、500kV電壓互感器的二次小開關跳開或熔斷器熔斷
1、異常現象
（1）電壓互感器對應的電壓回路斷線，有關保護發失壓信號。
（2）電壓互感器對應的電壓表指示偏低或無指示，有、無功表計指示降低或為零。
2、異常處理
（1）匯報所屬調度，申請停用有關保護。
（2）更換熔斷器或合上二次小開關。
（3）若二次小開關仍跳開說明二次回路有短路，應通知有關處理。
三、本體出現故障的處理
1、異常現象
（1）本體有過熱現象。
（2）內部有放電聲和不正常的噪聲。
（3）油面上升并出現碳質，裝備金屬膨脹器的220kV電壓互感器，監視窗內的紅線位置過高。
（4）有滲漏油現象。
2、異常處理
（1）立即將有關情況匯報所屬調度和有關領導，并申請停電處理。
（2）220kV電壓互感器出現一般性故障，可用刀閘隔離，故障嚴重時，嚴禁用刀閘隔離，只能通過母聯開關來切斷電源。
（3）500kV電壓互感器故障要停用時，相應的母線或線路必須停用。
四、電壓互感器本體著火的處理
當互感器著火時，中試控股應立即斷開有關電源，將故障電壓互感器隔離，再匯報所屬調度，選用干式滅火器或砂子滅火。
五、35kV電壓互感器的異常和故障處理
電壓互感器自身故障，有下列情況之一時應立即申請停用。
（1）高壓熔絲接連熔斷2一3次。
（2）互感器溫度過高（系統接地故障時，2h要拉開中性點接地隔離開關，無接地隔離開關時，要中請停用PT）。
（3）互感器內部有劈啦聲或其他噪聲。
（4）在TV內或引線出口處有漏油或流膠的現象（大量漏油或PT流膠）。
（5）互感器內發出臭味或冒煙。
（6）繞組與外殼之間或外殼對地之間有火花放電。

電壓互感器內部發生故障，常會引起火災或爆炸。若發現電壓互感器高壓側絕緣有損壞（如冒煙或內部有嚴重放電聲）的時候，應使用電源斷路器將故障電壓互感器切斷，此時嚴禁用隔離開關斷開故障的電壓互感器。因隔離開關沒有滅弧能力，若用隔離開關切斷故障，還可能會引起母線短路，使設備損壞或造成人身事故。
