30Hz-200Hz多倍頻感應耐壓裝置

變壓器和互感器的感應耐壓試驗是保證產品質量符合標準的一項重要試驗。變壓器繞組的匝間，層間，中試控股段間及相間的縱絕緣感應耐壓試驗，則是變壓器絕緣試驗中的重要項目?？v絕緣試驗需要通過倍頻電源裝置，施加試驗電壓，進行耐壓試驗

變壓器感應絕緣耐壓測試儀檢測原理

　　相對于變壓器的主絕緣即繞組與繞組之間以及繞組與鐵芯之間的絕緣而言，變壓器還有另外一項重要的絕緣性能指標――縱絕緣。中試控股縱絕緣是指變壓器繞組具有不同電位的不同點和不同部位之間的絕緣，主要包括繞組匝間、層間和段間的絕緣性能，而標準和國際電工委員會(IEC)標準中規定的“感應耐壓試驗”則是專門用于檢驗變壓器縱絕緣性能的測試方法之一。

　　變壓器的縱絕緣主要依賴于繞組內的絕緣介質——漆包線本身的絕緣漆、變壓器油、絕緣紙、高壓試驗變壓器浸漬漆和絕緣膠等等(不同種類的變壓器可能包含其中一種或多種絕緣介質);縱絕緣電介質很難保證100%的純凈度，難免混含固體雜質、氣泡或水份等，生產過程中也會受到不同程度的損傷;變壓器工作時的最高場強集中在這些缺陷處，中試控股長期負載運作的溫升又降低絕緣介質的擊穿電壓，造成局部放電，電介質通過外施交變電場吸收的功率即介質損耗會顯著增加，導致電介質發熱嚴重，介質電導增大，該部位的大電流也會產生熱量，就會使電介質的溫度繼續升高，而溫度的升高反過來又使電介質的電導增加。如此長期惡性循環下去，最后導致電介質的熱擊穿和整個變壓器的毀壞。這一故障表現在變壓器的特性上就是空載電流和空載功耗顯著增加，并且繞組有灼熱、飛弧、振動和嘯叫等不良現象?？梢娎酶袘蛪涸囼灆z測出變壓器是否含有縱絕緣缺陷是極其必要的。

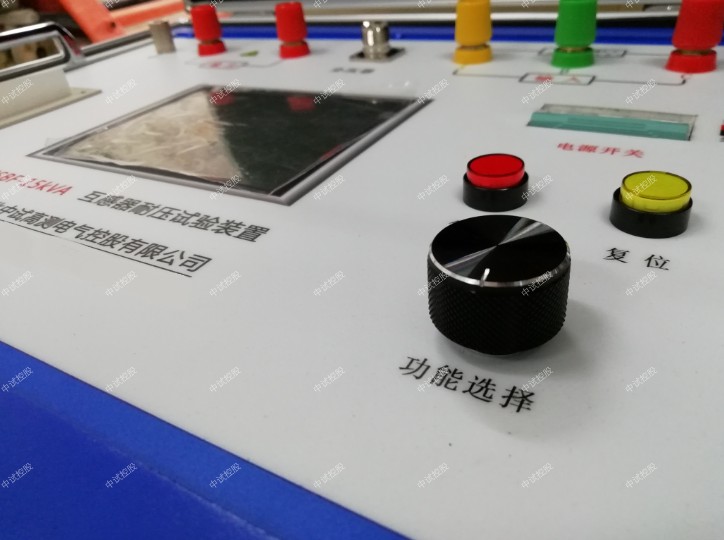

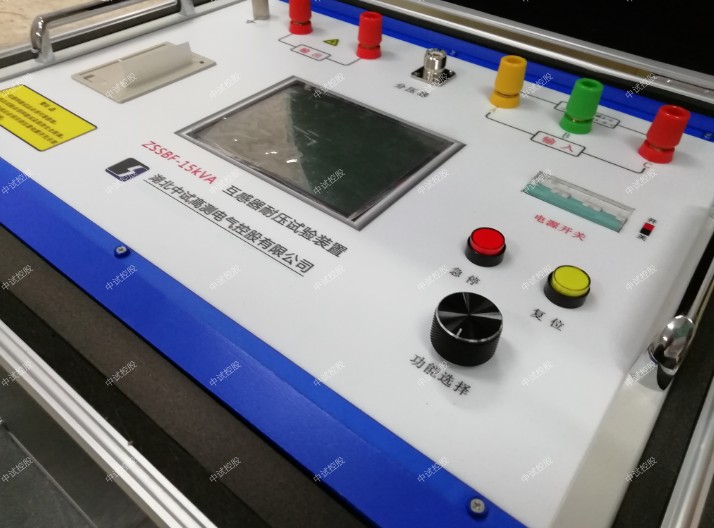

ZSDBF-10KVA / 15KVA / 20KVA多倍頻感應耐壓試驗裝置

性能介紹
30Hz-200Hz多倍頻感應耐壓裝置變壓器和互感器的感應耐壓試驗是保證產品質量符合標準的一項重要試驗。變壓器繞組的匝間，層間，段間及相間的縱絕緣感應耐壓試驗，則是變壓器絕緣試驗中的重要項目。縱絕緣試驗需要通過倍頻電源裝置，施加試驗電壓，進行耐壓試驗。
電壓互感器（PT）是電力系統中的關鍵設備，中試控股感應耐壓試驗是保證產品質量符合標準的一項重要試驗。PT繞組的匝間、層間、段間及相間的縱絕緣感應耐壓試驗，則是PT絕緣試驗中的重要項目，縱絕緣試驗需通過變頻電源裝置施加試驗電壓，進行耐壓試驗。對PT進行感應耐壓試驗可幫助工作人員及時發現問題，避免造成嚴重后果。
我中試控股的感應耐壓試驗裝置采用微機控制，中試控股結合先進的變頻及高速采樣技術設計制造，比傳統的三倍頻發生器效率高，輸出電壓穩定，測量精度高，重復性好，并且可以實現自動升壓、升壓至設定值后自動計時、計時完成后自動降壓的功能，操作極其簡單。儀器采用背光式大屏幕液晶顯示，全中文操作界面，帶實時時鐘和微型打印機。儀器采用一體化結構，重量輕，便于攜帶。

注意：最小分辨率為0.1Hz的步進變化，不僅可用于PT的感應耐壓試驗，中試控股還能用于其它需要使用變頻電源的場合。

主要特點：
30Hz-200Hz多倍頻感應耐壓裝置一機多用       不僅可做互感器感應耐壓試驗，還可兼做伏安特性試驗。
防止容升       配合高阻抗電容分壓器，能直接監測一次側的高壓自動完成感應耐壓試驗。
操作簡單       加壓可分全自動加壓和手動加壓，可選30Hz～200Hz頻率范圍恒壓輸出。
保護全面       儀器具有完善的過壓和過流保護功能，且均可由用戶設定。
顯示清新       中試控股采用背光式大屏幕液晶屏，顯示清晰，操作界面簡單明了。
打印快速       儀器內裝微型高速熱敏打印機，可快速打印顯示內容。
實時時鐘       能記錄測量的日期和時間，并在液晶屏上顯示當前時間。
數據存儲       可存儲92組數據，存滿后還可覆蓋。
抗震性能       中試控股采用抗震設計，長途運輸中的顛簸不會損壞儀器。

ZSDBF-10KVA 多倍頻感應耐壓試驗裝置中試控股技術指標
工作條件：     環境溫度：-10℃～50℃     相對濕度：30%～90%
供電電源：       三相AC380V±10%或AC220±10%    50 Hz±5 Hz
                如用AC220V供電，功率減半
輸出頻率：      固定頻率：50Hz、75Hz、100Hz、150Hz、200Hz
可調頻率：30Hz～200Hz   調節細度0.1 Hz
輸出電壓：      30～350V正弦波
輸出功率：      10KW
最大輸出電壓：  400V
最大輸出電流：  25A
電壓最小分辨率：0.01V
電流最小分辨率：0.001A
電壓電流精度：  ±1%
外形尺寸（mm）： 440（長）×350（寬）×340（高）
中試控股儀器重量：      約27kg

ZSDBF-15KVA 多倍頻感應耐壓試驗裝置中試控股技術指標
工作條件                  環境溫度：-10℃～50℃     相對濕度：30%～90%
供電電源                  三相AC380V±10%或AC220±10%    50 Hz±5 Hz
                          如用AC220供電，功率減半
輸出頻率                  30Hz～200Hz   調節細度0.1 Hz
輸出電壓                  0～400V正弦波
輸出功率                  15KW
最大輸出電壓              400V
最大輸出電流              35A
電壓最小分辨率            0.01V
電流最小分辨率            0.001A
電壓電流精度              ±1%
外形尺寸（mm）            570（長）×400（寬）×350（高）
中試控股儀器重量                  約44kg

ZSDF-20KVA多倍頻感應耐壓試驗裝置（含分壓器）中試控股技術指標
工作條件 環境溫度：-10℃～50℃
相對濕度：30%～90%
供電電源 三相AC380V±10%
或AC220±10%
50 Hz±5 Hz
如用AC220供電，功率減半
輸出頻率 50/75/100/150/200 Hz
輸出電壓 30~360V正弦波
輸出功率 20KW
最大輸出電壓 360V
最大輸出電流 50A
電壓最小分辨率 0.01V
電流最小分辨率 0.001A
電壓電流精度 ±1%
外形尺寸 520mm×395mm×370mm
儀器重量 約47kg

儀器成套性
序號 名稱 數量 單位
1、30Hz-200Hz多倍頻感應耐壓裝置中試控股測試儀主機 1 臺
2、200kV分壓器 1 臺
3、AC220V電源輸入線   1 根
4、AC380V電源輸入線   1 根
5、分壓器連接線 1 根
6、輸出線 1 根
7、接地線    2 根
8、高壓線(含鱷魚夾) 1 根
9、熱敏打印紙 2 卷

　　感應耐壓試驗原理

　　中試控股變壓器剛時，沒有經過惡劣環境長時間的考驗，外施其額定電壓和頻率的電源作試驗，繞組匝間、中試控股層間和段間的電壓不足以達到電介質缺陷處的擊穿電壓難以造成這些絕緣缺陷處的放電和擊穿，這種存在絕緣故障隱患的變壓器與絕緣性能良好的同類變壓器的空載電流和空載功耗沒有太大的差別，故而難以發現這些隱患;

　　而感應耐壓試驗給變壓器施加2倍額定電壓以上的電壓，可在縱絕緣缺陷處建立更高更集中的場強，繞組匝間、層間和段間的電壓達到并超過電介質缺陷處的擊穿電壓;感應耐壓試驗給變壓器施加頻率在2倍的額定頻率以上，較高的頻率又可以大大降低固體電介質的擊穿電壓，使得絕緣缺陷更容易被擊穿;感應耐壓試驗所規定的外施電壓的作用時間亦可保證絕緣缺陷的擊穿;故感應耐壓試驗可以可靠地檢測出變壓器縱絕緣性能的好壞。

　　感應耐壓試驗給變壓器施加電源的頻率之所以在2倍的額定頻率以上，是因為：中試控股變壓器的激磁電流i――主磁通振幅Фm的特性曲線一般設計在額定頻率和額定電壓下接近彎曲飽和部分(如圖1所示)，又因在電源頻率不變的情況下，主磁通Фm決定于外施電壓U:

　　U= E=4.44WfФm Фm

　　U ――外施電源電壓，V △Фm

　　E ――加電繞組的感應電動勢，V

　　f ――外施電源頻率，Hz

　　W――加電繞組的匝數，n

　　所以給變壓器加2倍額定電壓以上的電壓 △i i

　　必然會導致鐵芯嚴重飽和，主磁通Фm增大△Фm， 圖 1

　　由圖1可知激磁電流i會急劇增加，致使變壓器發 熱燒毀;為使變壓器在加2倍壓以上鐵芯仍不飽和，則需要提高電源的頻率至2倍頻以上。

　　中試控股感應耐壓試驗給變壓器原邊加2倍壓以上，2倍頻以上的電源，變壓器的主磁通會使原邊和副邊同時感應出感應電動勢E1和E2，且分別是其額定工作狀態下的2倍以上，所以感應耐壓試驗可以同時對主、副繞組進行縱絕緣性能的測試。當然，我們也完全可以根據需要從變壓器的副邊進行測試，中試控股不過所施加的電壓應當是變壓器額定工作狀態下空載電壓的2倍以上，頻率同樣是額定頻率的2倍以上。

　　艾諾變壓器專用感應耐壓測試儀系統組成原理

　　艾諾公司推出的變壓器專用感應耐壓測試儀是以intel公司80c196kc單片機芯片作為系統的控制和運算核心，由測量電路、控制切換電路、功率模塊及用戶界面電路共同組成，其關鍵技術為變頻調壓和精密測量。

　　艾諾變壓器專用感應耐壓測試儀AN96803產品特點

　　1、高精度電流、 功率測量

　　針對市場與技術調研結果，用戶對于感應耐壓測試中，小電流、小功率測試有很大的應用領域，AN96803提高了電流和功率測量顯示的分辨率，電流低檔0.50-30.00mA分辨率0.01mA/高檔30.0-300.0mA分辨率0.1mA，電流高低檔精度均為±(0.4%讀數值+0.1%量程值)，功率低檔0.50W-20.00W分辨率0.01W高檔20W~300W分辨率0.1W，功率高低檔誤差均為±(0.8%讀數值+0.2%量程值)。電流、功率可保證精度的量程由0.50mA-300.0mA，0.50W-300W可滿足用戶對測量精度的要求。

　　2、具有高精度有功功率測量，可更有效的協助用于某些微型電子變壓器的匝間短路判定。

　　在微型電子變壓器中，由于匝數多(數千匝以上)，線徑細(漆包導線直徑0.1mm以下)，在短路數匝到數十匝的情況下，與正常的變壓器相比，倍頻倍壓下的測試電流變化沒有有功功率變化明顯(短路10匝一般變化在50%左右)，實驗結果表明，有匝間短路的情況下，變壓器的功率因數增大，有功功率增大，因此可作為微型電子變壓器匝間短路判定的依據，更準確地對變壓器的性能進行判斷。下面5W小型變壓器初級短路的測試報告數據可表明這個問題。

　　因此，電流、功率、功率因數指標都可做為變壓器匝間短路的判定依據，其中功率測量方法，中試控股可以作為最好的判定依據。而且AN968測試儀由于采用感應耐壓測試方式，進行無損檢測，不對被測試負載造成破壞，在保證更優測試質量的前提下，可以更大的提高生產效率，降低原材料損耗。

　　所以艾諾AN968系列變壓器感應耐壓測試儀可以在保證無損檢測的基礎上更好更有效的檢驗出變壓器的縱絕緣性能的好壞，更適用于變壓器流水線、實驗室檢測。

　　詳細內容請參看以下內容：

　　中試控股關于變壓器匝間短路功率測量法介紹

　　1、從理論分析：

　　變壓器空載電流公式

　　注: Ⅰco為鐵損電流,與匝數無關, Ⅰφo為磁化電流,與變壓器初級匝數成反比,如果變壓器有短路匝,造成空載電流Ⅰo變大.

　　變壓器空載損耗公式

　　注: Pco 鐵損損耗, r1 (20℃)為初級銅阻

　　從上述公式看,空載損耗與空載電流的平方成正比關系,這樣與變壓器初級匝數的平方成反比關系.因此,中試控股變壓器有短路匝數時,空載損耗變化量要比空載電流變化量大得多。

　　5W小型變壓器測試實例

　　由上述中試控股測試報告計算出短路時電流I和功率P相對于正常時即空載時電流I和功率P的變化率，即ΔI=I短路/I空載，ΔP=P短路/P空載，由此得出在各短路匝數和各電壓頻率下電流和功率相對于正?？蛰d時的變化率，如圖2所示，由圖中曲線可以看出功中試控股率變化率均大于電流的變化率，而且隨著短路匝數的增加功率的變化率大于電流的變化率的趨勢更加明顯，實驗數據與理論公式相符。
