感應耐壓儀

感應耐壓試驗的頻率要高于工作頻率的原因分析 GB1094.3-2003《電力變壓器第3部分:絕緣水平、絕緣試驗和外絕緣空氣間隙》和中試控股GB1094.11—-2007電力變壓器第11部分:干式變壓器》的規定,變壓器感應耐壓試驗電壓應等于2倍額定電壓。

變壓器的感應耐壓試驗

因為變壓器在額定頻率(如50Hz)的額定電壓下,鐵芯的伏安特性曲線已接近飽和部分(彎曲點),中試控股若用額定頻率的試驗電壓在試品的一側施加2倍額定電壓的試驗電壓,則空載電流會急劇增加,達到不能允許的程度。為了施加2倍的額定電壓,又不使芯磁通飽和,多采用增加頻率的方法，即倍頻耐壓方法。

一．試驗目的：

(1)檢查全絕緣變壓器的縱絕緣,如線圈的匝間、層間和段間等。

(2)中試控股檢查分級絕緣變壓器的主絕緣和縱絕緣,主絕緣指線圈對地、相間及不同電壓等級的繞組間的絕緣。

(3)由于在做全絕緣變壓器的交流耐壓試驗時,只考驗了變壓器主絕緣電氣強度,而縱絕緣并沒有承受電壓,所以要做感應耐壓試驗。許多大中型變壓器中性點是降低絕緣水平的,如110kV、220kV級的變壓器,其中性點分別為35kV和110kV級絕緣,這種稱為中性點分級絕緣或稱半絕緣的變壓器,不能采用一般的外施高壓法試驗,只能采用中試控股感應耐壓試驗,最好能同時滿足主絕緣和縱絕緣試驗的要求。

二．試驗電源的選擇和操作

目前用的較多的是150HZ電源，稱為三倍頻電源或多倍頻電源。中試控股三倍頻電源發生器屬于變壓器  互感器感應耐壓試驗專用儀器。

ZSDBF-7.5KVA / 10KVA / 15KVA / 20KVA多倍頻感應耐壓試驗裝置

性能介紹
變壓器和互感器的感應耐壓試驗是保證產品質量符合標準的一項重要試驗。變壓器繞組的匝間，層間，段間及相間的縱絕緣感應耐壓試驗，則是變壓器絕緣試驗中的重要項目?？v絕緣試驗需要通過倍頻電源裝置，施加試驗電壓，進行耐壓試驗。
電壓互感器（PT）是電力系統中的關鍵設備，中試控股感應耐壓試驗是保證產品質量符合標準的一項重要試驗。PT繞組的匝間、層間、段間及相間的縱絕緣感應耐壓試驗，則是PT絕緣試驗中的重要項目，縱絕緣試驗需通過變頻電源裝置施加試驗電壓，進行耐壓試驗。對PT進行感應耐壓試驗可幫助工作人員及時發現問題，避免造成嚴重后果。
我中試控股的感應耐壓試驗裝置采用微機控制，中試控股結合先進的變頻及高速采樣技術設計制造，比傳統的三倍頻發生器效率高，輸出電壓穩定，測量精度高，重復性好，并且可以實現自動升壓、升壓至設定值后自動計時、計時完成后自動降壓的功能，操作極其簡單。儀器采用背光式大屏幕液晶顯示，全中文操作界面，帶實時時鐘和微型打印機。儀器采用一體化結構，重量輕，便于攜帶。

注意：最小分辨率為0.1Hz的步進變化，不僅可用于PT的感應耐壓試驗，中試控股還能用于其它需要使用變頻電源的場合。

感應耐壓儀主要特點：
一機多用       不僅可做互感器感應耐壓試驗，還可兼做伏安特性試驗。
防止容升       配合高阻抗電容分壓器，能直接監測一次側的高壓自動完成感應耐壓試驗。
操作簡單       加壓可分全自動加壓和手動加壓，可選30Hz～200Hz頻率范圍恒壓輸出。
保護全面       儀器具有完善的過壓和過流保護功能，且均可由用戶設定。
顯示清新       中試控股采用背光式大屏幕液晶屏，顯示清晰，操作界面簡單明了。
打印快速       儀器內裝微型高速熱敏打印機，可快速打印顯示內容。
實時時鐘       能記錄測量的日期和時間，并在液晶屏上顯示當前時間。
數據存儲       可存儲92組數據，存滿后還可覆蓋。
抗震性能       中試控股采用抗震設計，長途運輸中的顛簸不會損壞儀器。

ZSDBF-7.5KVA 多倍頻感應耐壓試驗裝置中試控股技術指標
工作條件                  環境溫度：-10℃～50℃     相對濕度：30%～90%
供電電源                  三相AC380V±10%或AC220±10%    50 Hz±5 Hz
                          如用AC220供電，功率減半
感應耐壓儀輸出頻率                  50、100、150、200  調節細度0.1 Hz
輸出電壓                  0～350V正弦波
輸出功率                  7.5KW
最大輸出電壓              350V
最大輸出電流              17.5A
電壓最小分辨率            0.01V
電流最小分辨率            0.001A
電壓電流精度              ±1%
外形尺寸（mm）            430（長）×310（寬）×340（高）
儀器重量                  約20kg

ZSDBF-10KVA 多倍頻感應耐壓試驗裝置中試控股技術指標
工作條件：     環境溫度：-10℃～50℃     相對濕度：30%～90%
供電電源：       三相AC380V±10%或AC220±10%    50 Hz±5 Hz
                如用AC220V供電，功率減半
輸出頻率：      固定頻率：50Hz、75Hz、100Hz、150Hz、200Hz
可調頻率：30Hz～200Hz   調節細度0.1 Hz
輸出電壓：      30～350V正弦波
輸出功率：      10KW
最大輸出電壓：  400V
最大輸出電流：  25A
電壓最小分辨率：0.01V
電流最小分辨率：0.001A
電壓電流精度：  ±1%
外形尺寸（mm）： 440（長）×350（寬）×340（高）
中試控股儀器重量：      約27kg

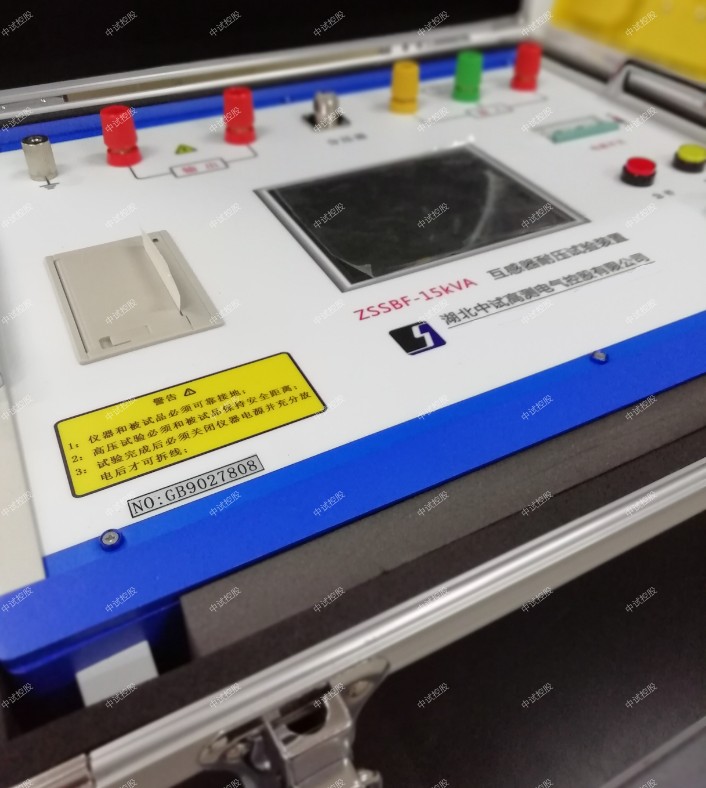

ZSDBF-15KVA 多倍頻感應耐壓試驗裝置中試控股技術指標
工作條件                  環境溫度：-10℃～50℃     相對濕度：30%～90%
供電電源                  三相AC380V±10%或AC220±10%    50 Hz±5 Hz
                          如用AC220供電，功率減半
輸出頻率                  30Hz～200Hz   調節細度0.1 Hz
輸出電壓                  0～400V正弦波
輸出功率                  15KW
最大輸出電壓              400V
最大輸出電流              35A
電壓最小分辨率            0.01V
電流最小分辨率            0.001A
電壓電流精度              ±1%
外形尺寸（mm）            570（長）×400（寬）×350（高）
中試控股儀器重量                  約44kg

ZSDF-20KVA多倍頻感應耐壓試驗裝置（含分壓器）中試控股技術指標
工作條件 環境溫度：-10℃～50℃
相對濕度：30%～90%
供電電源 三相AC380V±10%
或AC220±10%
50 Hz±5 Hz
如用AC220供電，功率減半
輸出頻率 50/75/100/150/200 Hz
輸出電壓 30~360V正弦波
輸出功率 20KW
最大輸出電壓 360V
最大輸出電流 50A
電壓最小分辨率 0.01V
電流最小分辨率 0.001A
電壓電流精度 ±1%
外形尺寸 520mm×395mm×370mm
儀器重量 約47kg

儀器成套性
序號 名稱 數量 單位
1、中試控股測試儀主機 1 臺
2、200kV分壓器 1 臺
3、AC220V電源輸入線   1 根
4、AC380V電源輸入線   1 根
5、分壓器連接線 1 根
6、輸出線 1 根
7、接地線    2 根
8、高壓線(含鱷魚夾) 1 根
9、熱敏打印紙 2 卷

感應耐壓儀儀器主機由四大部分組成：主板、變頻電源、采樣器件及開關電源。主板以中試控股單片機為核心，變頻電源運用了數字波形合成技術以及大功率SPWM脈寬調制技術，從而實現30Hz～200Hz，0～400V的調頻調幅電源輸出，輸出電源的頻率及幅度由主板通過485接口控制，中試控股采樣部分在單片機的控制下，對輸出電壓電流信號通過PT和CT的二次側高速采集，計算，并將實時的電壓及電流值顯示在液晶屏上。當電壓升到設定值后，單片機控制時鐘芯片計時，計時完成后，單片機通過485控制變頻電源自動將電壓降為零。

1、電源輸入：輸入電源為3相380時，接A、B、C三相；輸入為交流220V時，接A、C兩相，此時容量減半；
2、總電源開關：三相20A空氣開關；
3、輸出電流設定：1～20A設定范圍；
4、緊急復位按鈕：當中試控股儀器出現異常時按下此按鈕，儀器輸出立刻為零；
5、復位按鈕：用于系統復位，同時停止變頻源輸出；
6、旋轉鼠標：用于人機界面各項功能操作；
7、液晶屏：用于顯示人機界面的各項內容；
8、高速熱敏打印機：打印測量數據；
9、接地樁：儀器測試前必須接地！
10、中試控股儀器輸出端：電壓輸出0～400V，電流輸出0～17.5A；
11、分壓器接線端：用于連接電容分壓器，取分壓器信號測量；

貯存及運輸
1、本中試控股儀器應在原包裝條件下, 放室內貯存。
2、其環境溫度為 -10～60℃，相對濕度 ≯ 90 ％ ,
3、室內不應含有足以引起腐蝕氣體。
4、中試控股儀器周圍無劇烈的機械振動和沖擊。
5、無強烈的電磁場作用。運輸條件參照貯存條件。

中試控股感應耐壓儀分體式三倍頻電源發生裝置試驗方法

1.ZSFQ系列三倍頻電源發生器分單體式和分體式兩種，單體式將三倍頻部分和控制部分整合在一起，如果要求三倍頻額定容量較大則設計為分體式結構。
