多倍頻電源感應耐壓儀

技術原理
而感應耐壓試驗給變壓器施加2倍額定電壓以上的電壓，可在縱絕緣缺陷處建立更高更集中的場強，繞組匝間、層間和段間的電壓達到并超過電介質缺陷處的擊穿電壓;感應耐壓試驗給變壓器施加頻率在2倍的額定頻率以上，較高的頻率又可以大大降低固體電介質的擊穿電壓，中試控股使得絕緣缺陷更容易被擊穿;感應耐壓試驗所規定的外施電壓的作用時間亦可保證絕緣缺陷的擊穿;故感應耐壓試驗可以可靠地檢測出變壓器縱絕緣性能的好壞。

為您簡述變壓器感應耐壓測試儀的技術原理是怎樣的，在變壓器剛出產時，沒有經過惡劣環境長時間的考驗，多倍頻電源感應耐壓儀外施其額定電壓和頻率的電源作試驗，繞組匝間、層間和段間的電壓不足以達到電介質缺陷處的擊穿電壓難以造成這些絕緣缺陷處的放電和擊穿，這種存在絕緣故障隱患的變壓器與絕緣性能良好的同類變壓器的空載電流和空載功耗沒有太大的差別，故而難以發現這些隱患。


ZSDBF-5KVA-20KVA多倍頻感應耐壓試驗裝置
1、ZSDBF-5KVA-20KVA多倍頻感應耐壓試驗裝置實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗，中試控股滿足35kV及以下電壓等級互感器的感應耐壓試驗
2、中試控股考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。

多倍頻電源感應耐壓儀性能介紹
變壓器和互感器的感應耐壓試驗是中試控股保證產品質量符合標準的一項重要試驗。變壓器繞組的匝間，層間，段間及相間的縱絕緣感應耐壓試驗，則是變壓器絕緣試驗中的重要項目。縱絕緣試驗需要通過倍頻電源裝置，施加試驗電壓，進行耐壓試驗。
電壓互感器（PT）是電力系統中的關鍵設備，中試控股感應耐壓試驗是保證產品質量符合標準的一項重要試驗。PT繞組的匝間、層間、段間及相間的縱絕緣感應耐壓試驗，則是PT絕緣試驗中的重要項目，縱絕緣試驗需通過變頻電源裝置施加試驗電壓，進行耐壓試驗。對PT進行感應耐壓試驗可幫助工作人員及時發現問題，避免造成嚴重后果。
我中試控股的感應耐壓試驗裝置采用微機控制，中試控股結合先進的變頻及高速采樣技術設計，比傳統的三倍頻發生器效率高，輸出電壓穩定，測量精度高，重復性好，并且可以實現自動升壓、升壓至設定值后自動計時、計時完成后自動降壓的功能，操作極其簡單。儀器采用背光式大屏幕液晶顯示，全中文操作界面，帶實時時鐘和微型打印機。儀器采用一體化結構，重量輕，便于攜帶。

注意：最小分辨率為0.1Hz的步進變化，不僅可用于PT的感應耐壓試驗，中試控股還能用于其它需要使用變頻電源的場合。

主要特點：
一機多用       不僅可做互感器感應耐壓試驗，還可兼做伏安特性試驗。
防止容升       配合高阻抗電容分壓器，能直接監測一次側的高壓自動完成感應耐壓試驗。
操作簡單       加壓可分全自動加壓和手動加壓，可選30Hz～200Hz頻率范圍恒壓輸出。
保護全面       儀器具有完善的過壓和過流保護功能，且均可由用戶設定。
顯示清新       中試控股采用背光式大屏幕液晶屏，顯示清晰，操作界面簡單明了。
打印快速       儀器內裝微型高速熱敏打印機，可快速打印顯示內容。
實時時鐘       能記錄測量的日期和時間，并在液晶屏上顯示當前時間。
數據存儲       可存儲92組數據，存滿后還可覆蓋。
抗震性能       中試控股采用抗震設計，長途運輸中的顛簸不會損壞儀器。

ZSDBF-5KVA 多倍頻感應耐壓試驗裝置中試控股技術指標
裝置容量：5kW
輸入電壓：AC，三相，380V±10%。
電源頻率：50Hz。
輸出電壓：0 ～400V
波形畸變率：<3%。
保護功能：對被試品具有過流 、過壓及試品閃絡保護 (見變頻電源部分)；
5kW/380V  1臺

額定輸出容量：5kW
工作電源：380±10%V（三相），工頻
輸出電壓：0 –400V， 單相，
額定輸入電流：25A
額定輸出電流：25A
噪聲水平 ：≤50dB
重  量：約12kg；

ZSDBF-7.5KVA 多倍頻感應耐壓試驗裝置中試控股技術指標
工作條件                  環境溫度：-10℃～50℃     相對濕度：30%～90%
供電電源                  三相AC380V±10%或AC220±10%    50 Hz±5 Hz
                          如用AC220供電，功率減半
多倍頻電源感應耐壓儀輸出頻率輸出電壓                  0～350V正弦波
輸出功率                  7.5KW
最大輸出電壓              350V
最大輸出電流              17.5A
電壓最小分辨率            0.01V
電流最小分辨率            0.001A
電壓電流精度              ±1%
外形尺寸（mm）            430（長）×310（寬）×340（高）
儀器重量                  約20kg

ZSDBF-10KVA 多倍頻感應耐壓試驗裝置中試控股技術指標
工作條件：     環境溫度：-10℃～50℃     相對濕度：30%～90%
供電電源：       三相AC380V±10%或AC220±10%    50 Hz±5 Hz
                如用AC220V供電，功率減半
可調頻率：30Hz～200Hz   調節細度0.1 Hz
輸出電壓：      30～350V正弦波
輸出功率：      10KW
最大輸出電壓：  400V
最大輸出電流：  25A
電壓最小分辨率：0.01V
電流最小分辨率：0.001A
電壓電流精度：  ±1%
外形尺寸（mm）： 440（長）×350（寬）×340（高）
中試控股儀器重量：      約27kg

ZSDBF-15KVA 多倍頻感應耐壓試驗裝置中試控股技術指標
工作條件                  環境溫度：-10℃～50℃     相對濕度：30%～90%
供電電源                  三相AC380V±10%或AC220±10%    50 Hz±5 Hz
                          如用AC220供電，功率減半
輸出頻率                  30Hz～200Hz   調節細度0.1 Hz
輸出電壓                  0～400V正弦波
輸出功率                  15KW
最大輸出電壓              400V
最大輸出電流              35A
電壓最小分辨率            0.01V
電流最小分辨率            0.001A
電壓電流精度              ±1%
外形尺寸（mm）            570（長）×400（寬）×350（高）
中試控股儀器重量                  約44kg

ZSDF-20KVA多倍頻感應耐壓試驗裝置（含分壓器）中試控股技術指標
工作條件 環境溫度：-10℃～50℃
相對濕度：30%～90%
供電電源 三相AC380V±10%
或AC220±10%
50 Hz±5 Hz
如用AC220供電，功率減半
輸出電壓 30~360V正弦波
輸出功率 20KW
最大輸出電壓 360V
最大輸出電流 50A
電壓最小分辨率 0.01V
電流最小分辨率 0.001A
多倍頻電源感應耐壓儀電壓電流精度 ±1%
外形尺寸 520mm×395mm×370mm
儀器重量 約47kg

中間變壓器參數

1、額定容量：10KVA；
2、低壓輸入電壓：0-220V；
3、高壓輸出電壓：500/1000V；
4、此配置是做變壓器感應耐壓試驗用的（中間變壓器）。

ZSDBF-5KVA-20KVA多倍頻感應耐壓試驗裝置儀器成套性
序號 名稱 數量 單位
1、中試控股測試儀主機 1 臺
2、200kV分壓器 1 臺
3、AC220V電源輸入線   1 根
4、AC380V電源輸入線   1 根
5、分壓器連接線 1 根
6、輸出線 1 根
7、接地線    2 根
8、高壓線(含鱷魚夾) 1 根
9、熱敏打印紙 2 卷

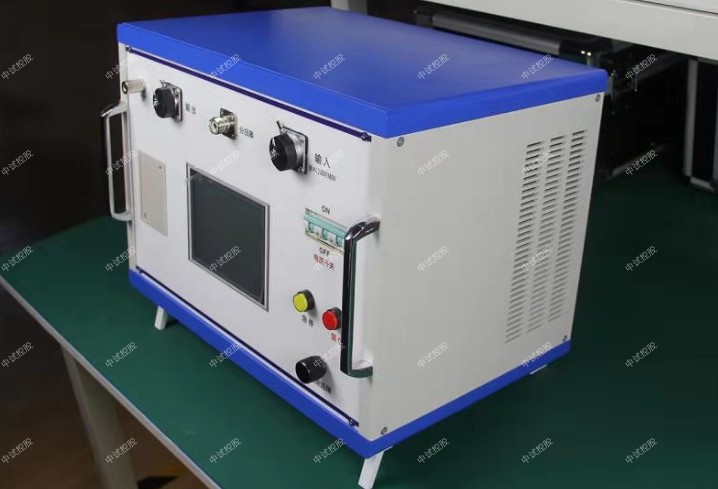

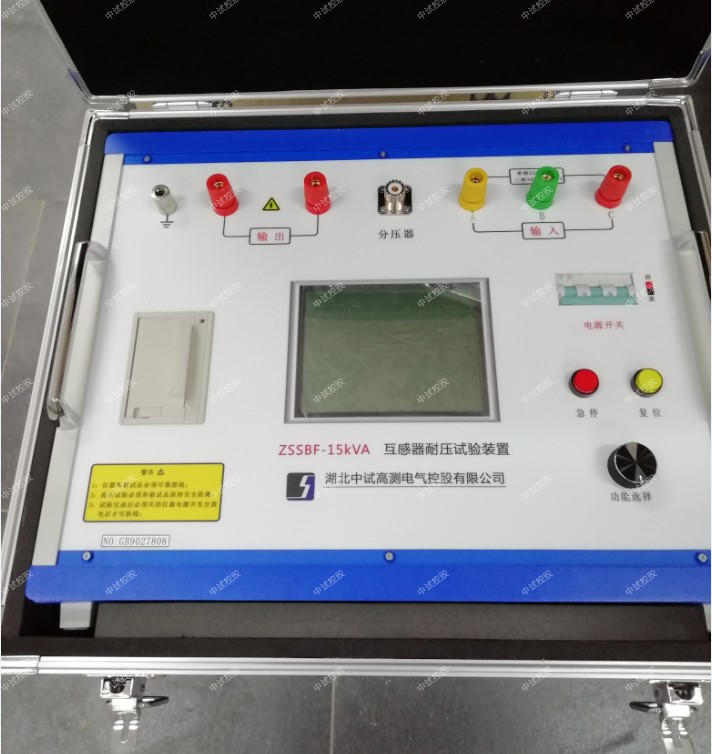

ZSDBF-5KVA-20KVA多倍頻感應耐壓試驗裝置主機由四大部分組成：主板、變頻電源、采樣器件及開關電源。主板以中試控股單片機為核心，變頻電源運用了數字波形合成技術以及大功率SPWM脈寬調制技術，從而實現30Hz～200Hz，0～400V的調頻調幅電源輸出，輸出電源的頻率及幅度由主板通過485接口控制，中試控股采樣部分在單片機的控制下，對輸出電壓電流信號通過PT和CT的二次側高速采集，計算，并將實時的電壓及電流值顯示在液晶屏上。當電壓升到設定值后，單片機控制時鐘芯片計時，計時完成后，工控機機通過485控制變頻電源自動將電壓降為零。

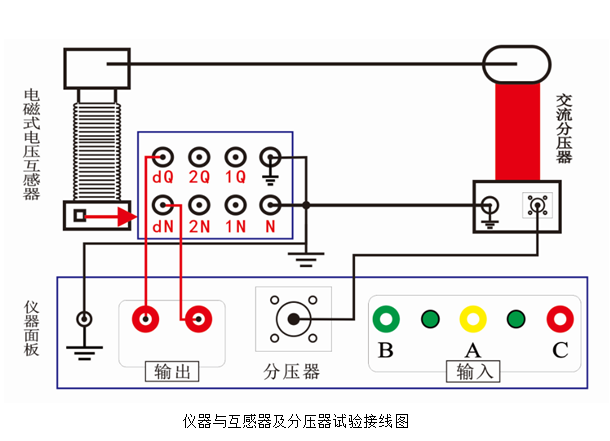

1、電源輸入：輸入電源為3相380時，接A、B、C三相；輸入為交流220V時，接A、C兩相，此時容量減半；
2、總電源開關：三相20A空氣開關；
3、輸出電流設定：1～20A設定范圍；
4、緊急復位按鈕：當中試控股儀器出現異常時按下此按鈕，儀器輸出立刻為零；
5、復位按鈕：用于系統復位，同時停止變頻源輸出；
6、旋轉鼠標：用于人機界面各項功能操作；
7、液晶屏：用于顯示人機界面的各項內容；
8、高速熱敏打印機：打印測量數據；
9、接地樁：儀器測試前必須接地！
10、儀器輸出端：電壓輸出0～400V，電流輸出0～17.5A；
11、分壓器接線端：用于連接電容分壓器，取分壓器信號測量；

貯存及運輸
1、本中試控股ZSDBF-5KVA- 20KVA多倍頻感應耐壓試驗裝置應在原包裝條件下, 放室內貯存。
2、其環境溫度為 -10～60℃，相對濕度 ≯ 90 ％ ,
3、室內不應含有足以引起腐蝕氣體。
4、中試控股儀器周圍無劇烈的機械振動和沖擊。
5、無強烈的電磁場作用。運輸條件參照貯存條件。

測量

在主界面下，點擊“耐壓試驗”菜單后，中試控股彈出如下所示的界面。

 5.1 顯示參數說明：

（1）試驗頻率（f）：當前要進行試驗的電源頻率。

（2）UR端口R：變頻器輸出的端口電壓，不是加在試品上的電壓。

（3）過壓保護：設定的保護電壓。

（4）試驗電流（I）：中試控股流過被試品的電流值。

（5）目標電壓：設定的期望達到的電壓值（二次電壓）。

（6）耐壓時間：試驗電壓達到目標值后，點擊“開始計時”，顯示耐壓進行的時間。

（7）多倍頻電源感應耐壓儀試驗電壓：目前加在被試品上的電源電壓。
