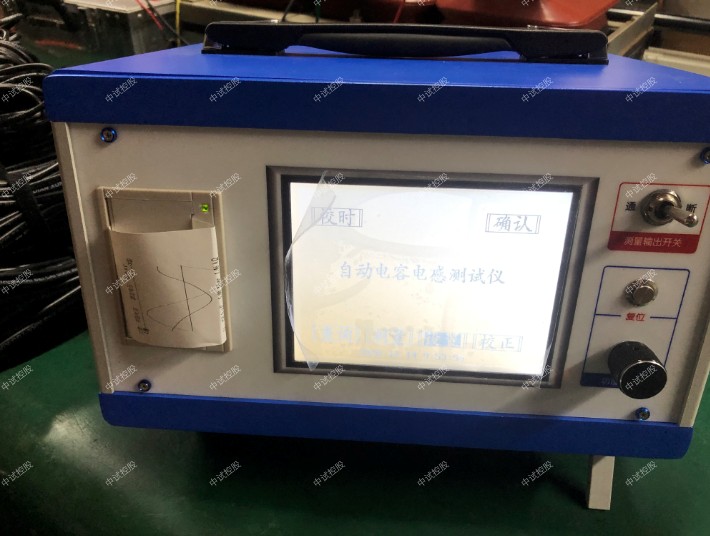

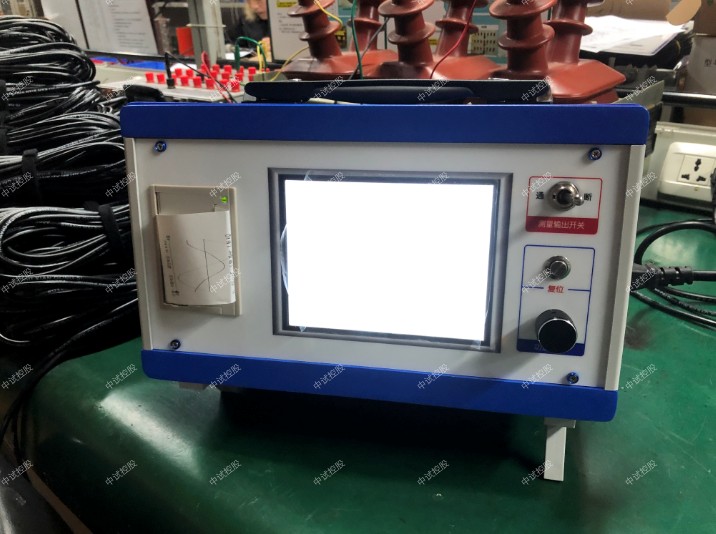

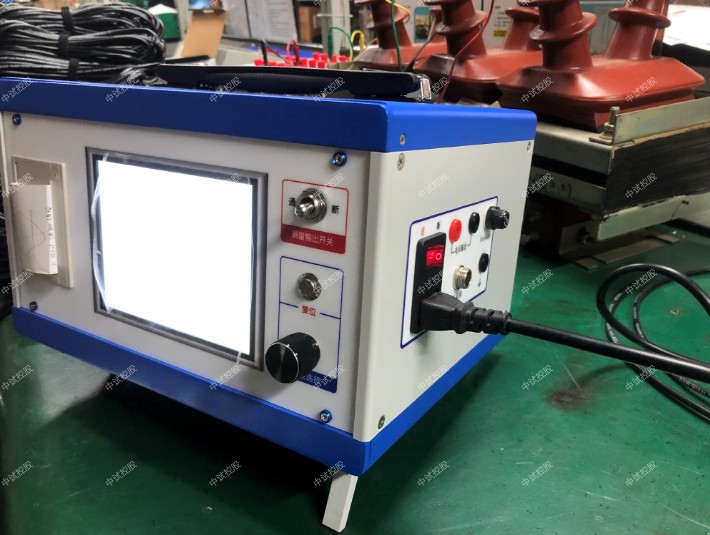

全自動電容電感測試儀

全自動電容電感測試儀的工作原理和主要特點

ZSRG-3000 智能電容電感測試儀針對變電站現場測量并聯電容器組中的單個電容器電容值時存在的問題而專門研制的，中試控股據說測試速度快、精度高、方便可靠等很多特點，深受廣大電力工作者的歡迎，本文就以全自動電容電感測試儀為例，來給大家簡單介紹工作原理和主要特點。

ZSRG-3000 智能電容電感測試儀的工作原理：

 中試控股在被測電容支路有對被測電容的電壓、電流取樣的取樣電路，取樣電路的輸出端分別接放大電路，從電壓放大電路輸出的電壓信號和從電流放大電路輸出的電流信號通過鑒相器輸出相位差信號，與電壓信號和電流信號通過A/D轉換器后，輸入CPU計算而得到被測電容值。因為采用了移動的電流取樣單元，而使得無需拆除連接線就可以直接測量電容值。

 加之測量過程檔位是自動進行選擇，避免了手動操作引起的誤差，因此具有穩定性好、重復性好，準確可靠的特點。

全自動電容電感測試儀的主要特點：

（1）現場測量單個電容器需拆除連接線，不僅工作量大而且易損壞電容器。

（2）電容表輸出電壓低而導致故障檢出率低。

（3）測量電抗器的電感。

全自動電容電感測試儀具有測量工作量小、快捷簡便、性能穩定、測量準確、故障檢出率高等特點，深受廣大電力工作者的歡迎。

概述
針對現場的實際情況，我公司中試控股適時研發出一種新型測試方法的ZSRG-3000 智能電容電感測試儀，該ZSRG-3000 智能電容電感測試儀內部數字合成三相交流測試源，可以在不拆線的狀態下，直接測量成組并聯電容器的單相電容或各種組合連接類型的三相電容器，同時也能夠測量各種電抗器的電感，接線簡單，測試、記錄方便，大大提高了工作效率。它以大屏幕彩色液晶作為顯示窗口，菜單操作并配有漢字提示，集多參量于一屏的顯示界面，人機對話界面友好，使用簡便、快捷，是各級電力用戶的首選產品。

電能質量問題主要由終端負荷側引起。其中沖擊性無功負載會使電網電壓產生劇烈波動，降低供電質量，造成電網低功率因數運行等后果。隨著電力電子技術的發展，它既給現代工業帶來節能和能量變換積極的一面，同時電力電子裝置在各行各業的廣泛應用又對電能質量帶來了新的更加嚴重的損害，已成為電網的主要諧波污染源。電力部門對電能質量問題越來越重視，無功補償成套裝置已大量投入配電網運行。這其中，電力電容器是電力系統穩定運行的重要設備，無功補償裝置應滿足自動跟蹤、實時補償的要求，這就不可避免地要頻繁投、切補償電容器組，這就會產生過電流與過電壓沖擊，長期運行后，有可能引起電容器的容量不足甚至損壞,對電網的穩定運行造成影響。為了避免這種情況，早期發現電容器缺陷，保證設備的可靠運行，避免故障擴大，就需要定期對電容器組進行檢測。而在現場電容器都是成組并聯的，傳統方法是將電容匯流排拆除，然后用傳統的電容表進行測量，要拆線測量電容量的工作量很大，而且經常拆線會使得螺絲滑扣或沒有上緊而留下安全隱患，也容易造成電容的再次損壞。

ZSRG-3000 智能電容電感測試儀功能特點
1、內部自帶電池，自動數字合成產生三相大功率測試電源，不用外接電源即可使用；
2、中試控股儀器可在不拆線情況下測量成組并聯電容器的單個單相電容及同時測量各種連接類型的三相電容；
3、可三相同測或同時測量三只并聯電容器或電抗器；
4、ZSRG-3000 智能電容電感測試儀可以測量各種電抗器的電感量；
5、儀器可以測量工頻電流的幅值以及電流中2－32次的諧波含量；
6、中試控股儀器可顯示出在測量電容器或電抗器的過程中測量的電壓、電流、功率、相位角、阻抗等數據，以便更好的分析問題所在；
7、中試控股儀器試驗電源過流保護功能：電源輸出短路不會損壞儀器。
8、儀器采用800×480大屏幕高亮度真彩色液晶顯示屏，在陽光下也可清晰顯示；
9、圖形化菜單、全中文的操作提示，界面友好、操作簡便；
10、導電硅膠觸摸按鍵使操作更簡便，按鍵壽命更長。
11、儀器內置大容量非易失性存儲器：可存儲200組測量數據；
12、儀器內置高精度實時時鐘功能：可進行日期及時間校準；
13、中試控股儀器自帶高速微型熱敏打印機：用戶可隨時將測試的數據通過微型打印機將結果打印出來；

ZSRG-3000 智能電容電感測試儀技術指標

1、輸出電壓：0－20V，自動調節
2、測量范圍：電容：0.01uF－4000uF
          電感： 1mH－20H
          電阻：50mΩ－20kΩ
          電流：50mA－10A
          電壓:  0－20V
          電容量范圍：0～20,000 kvar
3、測量精度：電容：±(1%+2字)
          電感：±(1%+2字)
          電流：±(0.5%+2字)
          電壓：±(0.5%+2字)
          電容量：±(1%+2字)
4、分 辨 率：電壓：0.1mV
          電流：0.1mA
          電容：0.1nF
          電感：0. 1mH
5、外形尺寸   320×240×130mm3
6、中試控股儀器重量   4kg
7、工作溫度：-15℃~ +45℃
8、充電電源：交流160V~260V
9、絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。
         ⑵、工作電源輸入端對外殼之間承受工頻2kV（有效值），歷時1分鐘實驗。

中試控股ZSRG-3000 智能電容電感測試儀主菜單共有十個可選項，分別為：參數設置、Y接電容、Yn接電容、III接電容、△接電容、單相電容、單相電感、結果查詢、電流頻譜、系統設置。當光標指向哪一個功能選項時，哪個選項就變為反色顯示，可見圖四界面中選中項為‘參數設置’功能，按上下左右鍵可改變光標指向的選項。此時，按‘ ’確定鍵進入選中的功能顯示屏。頂端顯示欄顯示出設備名稱和編號、當前的日期和時間；底端欄為提示行，提示出當前選項的功能，同時顯示內部電池的電壓幅值和剩余電量百分比，從而可以及時掌握儀器的電池電量情況，了解儀器是否要充電避免沒有及時充電而在現場無法正常工作的情況。
各功能選項的用途分別為：
參數設置：用來對試驗的必要的參數進行設置。
Y接電容：對接線方式為Y形接法的電容器組進行測試。
Yn接電容：對接線方式為Y形接法的電容器組進行測試。
III接電容：對接線方式為III形接法的電容器組進行測試。
△接電容：對接線方式為△形接法的電容器組進行測試。
單相電容：對單相電容器進行測試。
單相電感：對單相電抗器進行測試。
結果查詢：查看已保存的測試結果記錄。同時可將儀器內部保存的測試記錄上傳到后臺管理計算機，方便用戶進行測試結果的管理。
電流頻譜：實時測量回路中的電流幅值、總諧波畸變率和各相電流2-32次諧波含量值和柱狀分布圖。
系統設置：調試用界面，用戶不需了解。

參數設置屏可見，項目有：高額電壓、等效方式、設置日期、設置時間、試品編號。
各項參數的含義和作用如下：
高額電壓：選擇電壓等級用于計算電容的千乏數（電容量）
千乏數（Kvar）Q=U*U*2*3.14*f*C
U：電容的電壓等級；
F：測量電壓的頻率；
C：電容值
等效方式：分為并聯等效和串聯等效兩種方式，等效方式選擇不對，會造成測試結果不正確。
設置日期：用來對日期進行設置，調整當前顯示的年、月、日。
設置時間：用來對時間進行設置，調整當前顯示的時、分、秒。
試品編號：為了區分所測試的變壓器，人為的為其編號（共6位數，可為0~9數字或26個英文字母），以便在查閱時不會將幾組結果混淆。

ZSRG-3000 智能電容電感測試儀三相Y接電容測量：
中試控股測試接線如圖20所示：
用黃色接線鉗的粗線接到儀器的電壓輸出端子Ua、細線接到儀器的采樣輸入端子Ua，綠色接線鉗的粗線接到儀器的電壓輸出端子Ub、細線接到儀器的采樣輸入端子Ub，紅色接線鉗的粗線接到儀器的電壓輸出端子Uc、細線接到儀器的采樣輸入端子Uc；黃綠紅接線鉗頭分別夾在被測電容器的A、B、C端子上；A相鉗形電流互感器卡到黃色接線鉗所連接的一端（注意電流方向要從儀器端流向被測電容器端）、B相鉗形電流互感器卡到綠色接線鉗所連接的一端（注意電流方向要從儀器端流向被測電容器端）、C相鉗形電流互感器卡到紅色接線鉗所連接的一端（注意電流方向要從儀器端流向被測電容器端）；接好線后，在主界面選擇“Y接電容”測試項目，按“確定鍵”開始測試直到自動結束。

用黃色接線鉗的粗線接到儀器的電壓輸出端子Ua、細線接到儀器的采樣輸入端子Ua，綠色接線鉗的粗線接到儀器的電壓輸出端子Ub、細線接到儀器的采樣輸入端子Ub，紅色接線鉗的粗線接到儀器的電壓輸出端子Uc、細線接到儀器的采樣輸入端子Uc，黑色接線鉗的粗線接到儀器的電壓輸出端子Un、細線接到儀器的采樣輸入端子Un；黃綠紅黑接線鉗頭分別夾在被測電容器的A、B、C、N端子上；A相鉗形電流互感器卡到黃色接線鉗所連接的一端（注意電流方向要從儀器端流向被測電容器端）、B相鉗形電流互感器卡到綠色接線鉗所連接的一端（注意電流方向要從儀器端流向被測電容器端）、C相鉗形電流互感器卡到紅色接線鉗所連接的一端（注意電流方向要從儀器端流向被測電容器端）；接好線后，在主界面選擇“Yn接電容”測試項目，按“確定鍵”開始測試直到自動結束。

與三相Y接電容相同。用黃色接線鉗的粗線接到儀器的電壓輸出端子Ua、細線接到儀器的采樣輸入端子Ua，綠色接線鉗的粗線接到儀器的電壓輸出端子Ub、細線接到儀器的采樣輸入端子Ub，紅色接線鉗的粗線接到儀器的電壓輸出端子Uc、細線接到儀器的采樣輸入端子Uc；黃綠紅接線鉗頭分別夾在被測電容器的A、B、C端子上；A相鉗形電流互感器卡到黃色接線鉗所連接的一端（注意電流方向要從儀器端流向被測電容器端）、B相鉗形電流互感器卡到綠色接線鉗所連接的一端（注意電流方向要從儀器端流向被測電容器端）、C相鉗形電流互感器卡到紅色接線鉗所連接的一端（注意電流方向要從儀器端流向被測電容器端）；接好線后，在主界面選擇“△接電容”測試項目，按“確定鍵”開始測試直到自動結束。

中試控股用黃色接線鉗的粗線接到儀器的電壓輸出端子Ua、細線接到儀器的采樣輸入端子Ua，綠色接線鉗的粗線接到儀器的電壓輸出端子Ub、細線接到儀器的采樣輸入端子Ub，紅色接線鉗的粗線接到儀器的電壓輸出端子Uc、細線接到儀器的采樣輸入端子Uc，黑色接線鉗的粗線接到儀器的電壓輸出端子Un、細線接到儀器的采樣輸入端子Un；黃綠紅接線鉗頭分別夾在被測電容器的A、B、C同側端子上；電容器另一側A’、B’、C’用大電流短接線良好短接，黑色接線鉗頭夾在短接點上；A相鉗形電流互感器卡到黃色接線鉗所連接的一端（注意電流方向要從儀器端流向被測電容器端）、B相鉗形電流互感器卡到綠色接線鉗所連接的一端（注意電流方向要從儀器端流向被測電容器端）、C相鉗形電流互感器卡到紅色接線鉗所連接的一端（注意電流方向要從儀器端流向被測電容器端）；接好線后，在主界面選擇“III接電容”測試項目，按“確定鍵”開始測試直到自動結束。

用黃色接線鉗的粗線接到儀器的電壓輸出端子Ua、細線接到儀器的采樣輸入端子Ua，接線鉗夾在被測電抗器的一個端子；黑色接線鉗的粗線接到儀器的電壓輸出端子Un、細線接到儀器的采樣輸入端子Un，接線鉗夾在被測電抗器的另一個端子；用A相鉗形電流互感器卡到黃色接線鉗所連接的一端（注意電流方向要從儀器端流向被測電抗器端）；接好線后，在主界面選擇“單相電感”測試項目，按“確定鍵”開始測試直到自動結束。

ZSRG-3000 智能電容電感測試儀電池維護及充電
儀器采用高性能鋰離子充電電池做為內部電源，操作人員不能隨意更換其他類型的電池，避免因電平不兼容而造成對儀器的損害。
儀器須及時充電，避免電池深度放電影響電池壽命，
正常使用的情況下盡可能每天充電（長期不用最好在一個月內充一次電），以免影響使用和電池壽命，每次充電時間應在6小時以上，因內部有充電保護功能，可以對儀器連續充電。

ZSRG-3000 智能電容電感測試儀注意事項
1．中試控股在測量過程中一定不要接觸測試線的金屬部分，以避免被電擊傷。
2．測量接線一定要嚴格按說明書操作，否則后果自負。
3．測試之前一定要認真檢查設置的參數是否正確。
4．最好使用有地線的電源插座。
5．III接電容試驗時，短接的效果必須良好，否則會對測試結果有影響。
6．試驗接線工作必須在被試線路接地的情況下進行，防止感應電壓觸電。所有短路、接地和引線都應有足夠的截面，且必須連接牢靠。測試組織工作要嚴密，通信順暢，以保證測試工作安全順利進行。
7．當中試控股儀器需要充電時，要關掉工作電源（按下“O”為關），插上電源線，充電指示的黃燈開始閃爍，說明充電進入正常狀態。

ZSRG-3000 智能電容電感測試儀附件清單
序號 名  稱 數  量 單  位
1 主機 1 臺
2 電源線 1 根
3 測試鉗 1 套
4 電流鉗 3 把
5 2A保險管 2 個
6 打印紙 2 卷
7 包裝箱 1 個
8 說明書 1 本
9 報告 1 份
10 合格證 1 張

ZSRG-3000 智能電容電感測試儀接線方法

1、并聯電容器測量

進行測試前，應按使用要求正確連接電源線及信號電纜。

圖3 接線方式示意圖

圖4 儀器現場測量實例

（1）將測試電壓電纜一端接到儀器【電壓輸出端子】上；

（2）將測試電流信號電纜插在儀器【電流取樣插頭】上；

（3）接好測試儀器220V電源線；

（4）將測試電壓電纜分別夾在被試電容器組兩極的連接母線上，鉗形電流取樣表卡在所需測量的單臺電容器的套管處；

（5）閉合【電源開關】；

（6）開機后，屏幕顯示第1屏 開機顯示；如果顯示白屏，請直接按復位鍵。

將光標移至【設置】處，進入第3屏設置參數，將【等效阻抗】設為【并聯電容】模式。按【確認】鍵并存入設置值，回到主菜單。

將光標移至【測量】，按【確認】鍵進入測量，將【電壓輸出開關】置于【通】的位置即進行電容測量，液晶屏幕上顯示的數據即是測量結果。

（7）將鉗形電流表取下，卡于另一臺需測量的電容器上，直至該相測量完畢。

（8）測試結束后，切斷電源，并將面板上所有開關恢復到測試前的狀態，拆除所有接線。

2、電抗器電感測量

（1）接線方法同測量電容時一樣，只是被測試品為電感；

（2）開機按【確認】后屏幕顯示主菜單畫面，中試控股將光標移至【設置】處，進入第3屏設置參數，將【等效阻抗】設為【串聯  電感】模式。按【確認】鍵并存入設置值，回到主菜單。

（3）將光標移至【測量】處，按確認進入測量狀態。

（4）將【電壓輸出開關】置于【通】的位置即進行電感測量。

3、電感測量注意事項

（1）被測電感的Q值越高，測量準確度越高。

（2）因中試控股儀器測試電壓較高，測量小電感量電感時（10mH以下），測試時間不宜過長，在測試結果穩定后盡快關斷電壓輸出開關，以免大電流損壞儀器電源和被測試品電感。
