電感電容容量測試儀

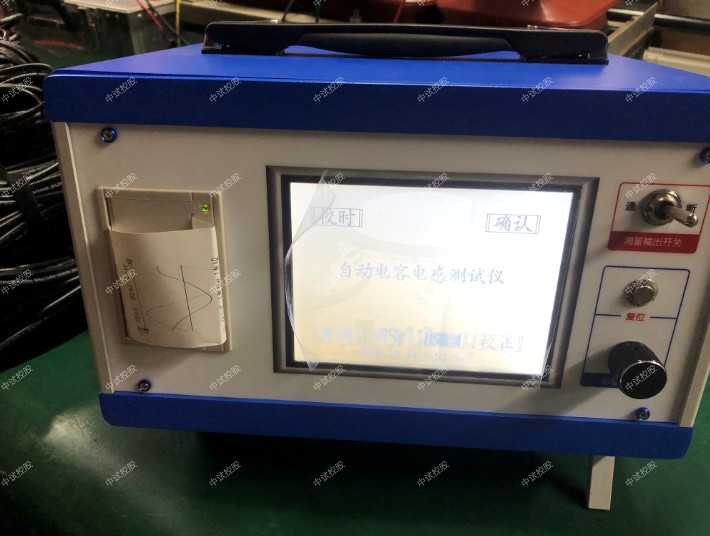

ZSRG-3000 智能電容電感測試儀的原理

三相電容電感測試儀采用橋式電路結構，標準電容器和被試電容器作為橋式電路的兩臂。中試控股當進行電容器電容值測量時，測試電壓同時施加在標準電容器和被試電容器上，處理器通過傳感器同采集流過兩者的電流信號并進行處理后得也被試電容器的電容值。

由于采用標準電容器、被試電容器同步采樣技術，可不受電源電壓波動的影響；加之測量過程是全自動進行的，避免了手動操作引起的誤差，因此具有穩定性好、重復性好，準確可靠的特點。

是針對變電站現場測量電容器的電容值時存在的問題而專門研制的，它著重解決了以下問題：

(1)現場測量電容器需拆除連接線，不僅工作量大而且易損壞電容器；

(2)電容表輸出電壓低而導致故障檢出率低。該儀器具有測量工作量小、快捷簡便、性能穩定、測量準確、故障檢出率高等特點。

(3)測量電抗器電感量。

三相電容電感測試儀有以下幾點：

1、有電流過載保護功能，防止電流過大損壞三相電容電感測試儀。

2、三相電容電感測試儀采用了先進的測量原理與測量技術，可以進行更準確的測量且測試重復性能良好。

3、電流自動分段補償，使全量程電流線性化，提高了三相電容電感測試儀的測量精度。

4、液晶屏幕自帶觸屏按鍵，使操作直觀、簡單。

5、三相電容電感測試儀采用大液晶顯示屏，漢字菜單提示操作。

6、波形和測量數據同時顯示，使測試過程更直觀。

1、輸出電壓：0－20V，自動調節

2、測量范圍：電容：0.01uF－4000uF

電感： 1mH－20H

電阻：50mΩ－20kΩ

電流：50mA－10A

電壓: 0－20V

電容量范圍：0～20,000 kvar

3、測量精度：電容：±(1%+2字)

電感：±(1%+2字)

電流：±(0.5%+2字)

電壓：±(0.5%+2字)

電容量：±(1%+2字)

4、分 辨 率：電壓：0.1mV

電流：0.1mA

電容：0.1nF

電感：0. 1mH

5、外形尺寸 320×240×130mm3

6、中試控股儀器重量 4kg

7、工作溫度：-15℃~ +45℃

8、充電電源：交流160V~260V

9、絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M。

ZSRG-3000 智能電容電感測試儀電池維護及充電

儀器采用高性能鋰離子充電電池做為內部電源，操作人員不能隨意更換其他類型的電池，避免因電平不兼容而造成對儀器的損害。

儀器須及時充電，避免電池深度放電影響電池壽命，

正常使用的情況下盡可能每天充電，以免影響使用和電池壽命，每次充電時間應在6小時以上，因內部有充電保護功能，可以對儀器連續充電。

注意事項

1．中試控股在測量過程中一定不要接觸測試線的金屬部分，以避免被電擊傷。

2．測量接線一定要嚴格按說明書操作，否則后果自負。

3．測試之前一定要認真檢查設置的參數是否正確。

4．最好使用有地線的電源插座。

5．III接電容試驗時，短接的效果必須良好，否則會對測試結果有影響。

6．試驗接線工作必須在被試線路接地的情況下進行，防止感應電壓觸電。所有短路、接地和引線都應有足夠的截面，且必須連接牢靠。測試組織工作要嚴密，通信順暢，以保證測試工作安全順利進行。

7．當中試控股儀器需要充電時，要關掉工作電源（按下“O”為關），插上電源線，充電指示的黃燈開始閃爍，說明充電進入正常狀態。
