變壓器大修后的試驗項目有哪些？需要做哪些試驗？
對變壓器大修，需要做各項準備工作，比如變壓器大修后的試驗項目，變壓器大修要做的電氣性能試驗項目有哪些，新安裝或大修后的變壓器投入運行前應做哪些試驗等，一起來學習下。

變壓器大修后的試驗：

1、測量繞組的絕緣電阻和吸收比或極化指數；

2、測量繞組連同套管的泄漏電流；

3、測量繞組連同套管的tgδ；

4、冷卻裝置的檢查和試驗；

5、本體、有載分接開關和套管中的變壓器油試驗；

6、測量繞組連同套管一起的直流電阻(所有分接位置上)，對多支路引出的低壓繞組應測量各支路的直流電阻；

7、檢查有載調壓裝置的動作情況及順序；

8、測量鐵芯(夾件)引外對地絕緣電阻；

9、總裝后對變壓器油箱和冷卻器作整體密封油壓試驗；

10、繞組連同套管一起的交流耐壓試驗(有條件時)；

11、測量繞組所有分接頭的變壓比及連接組別；

12、檢查相位；

13、必要時進行變壓器的空載特性試驗；

14、必要時進行變壓器的短路特性試驗；

15、必要時測量變壓器的局部放電量；

16、額定電壓下的沖擊合閘；

17、空載試運行前后變壓器油的色譜分析。

二、變壓器大修要做的電氣性能試驗項目
變壓器大修后應進行下列預防性試驗項目：

(1)絕緣電阻測量；

(2)交流耐壓試驗；

(3)繞組直流電阻測量：

(4)絕緣油電氣強度試驗。

試驗項目和要求見上表、中表和下表。

三、新安裝或大修后的變壓器投入運行前應做哪些試驗？
變壓器的試驗項目首先是涵蓋了電力系統中很多方面，主要作用是保證變壓器的投入能夠正常運行，避免因為絕緣或者電氣參數不符合規范要求引起的電力事故，電力預防試驗，是電力系統投入前不可缺少的檢修項目。

試驗項目主要包括：

1、測量繞組連同套管的直流電阻（根據變壓器的容量可以選擇ZSZZ-5A 直流電阻測試儀）

2、檢查所有分接頭的變壓比（ 推薦檢修工具：全自動變比組別測試儀）

3、檢查變壓器的三相接線組別和單相變壓器引出線的極性（推薦檢修工具：ZSBC-VI全自動變比組別測試儀）

4、測量繞組連同套管的絕緣電阻、吸收比或極化指數（ZSDMH-5000V電子式數字兆歐表）

5、測量繞組連同套管的介質損耗角正切值（ZSJS-6000D介質損耗測試儀）

6、測量繞組連同套管的直流泄漏電流 （ZSZGF-120kv/2mA 直流高壓發生器）

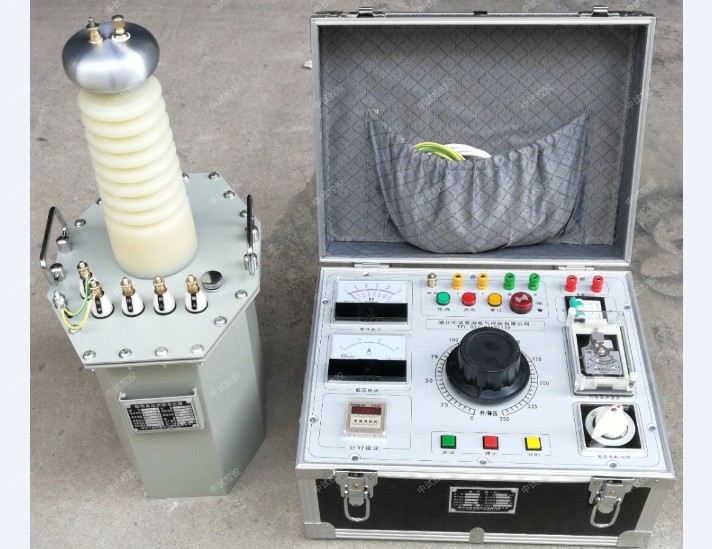

7、繞組連同套管的交流耐壓試驗 （ZSYDJ-100KV 交流試驗變壓器）

8、繞組連同套管的局部放電試驗 （委托電科院檢驗會比較靠譜）

9、測量與鐵芯絕緣的緊固件及鐵芯接地線引出套管對外殼的絕緣電阻 （ZSDMH-5000V 電子式數字兆歐表）

10、非純瓷套管的試驗（ZSYDJ-100KV 交流試驗變壓器）

11、絕緣油試驗（ZSJY-80KV絕緣油介質損耗測試儀）

12、有載調壓切換裝置的檢查和試驗（ZSKC-4000變壓器有載開關測試儀）

13、額定電壓下的沖擊合閘試驗 （ZSKC-7000高壓開關動特性測試儀）

14、檢查相位 （ZSMG-3000手持式三相相位伏安表）

15、測量噪音（噪音及振動檢查裝置）

其他試驗項目包括：

(1)變壓器及套管絕緣油試驗；

(2)變壓器線圈及套管介質損失角測量；

(3)泄漏電流試驗；

(4)工頻耐壓試驗；

(5)測量變壓器直流電阻；

(6)測量分接開關變壓比；

(7)檢查變壓器結線組別以及極性；

(8)試驗有載調壓開關的動作；

(9)測量變壓器絕緣電阻和吸收比；

(10)沖擊合閘試驗．新安裝變壓器必須作全電壓沖擊合閘試驗，拉合閘五次，換線圈大修后必須合閘三次。

四、變壓器大修的常規試驗項目
一般常規試驗有以下幾種：

1，絕緣測量。主要測量變壓器一次和二次之間以及對地的絕緣電阻。

2，耐壓試驗，考驗變壓器一二次之間以及分別對地的絕緣強度。

3，直流電阻試驗，檢驗變壓器的相間電阻是否平衡。

4，變比試驗，檢測變壓器的變比是否符合銘牌。

5，聯結組別試驗，檢驗變壓器的聯接組別是否與銘牌一致。

另外，如果是油浸式變壓器還要做絕緣油和瓦斯繼電器的相關試驗，都比較復雜。

大型的變壓器還要做介質損耗和局部放電試驗。大修的話主要做：絕緣測量，耐壓試驗，直流電阻試驗和更換后的絕緣油耐壓及化驗。
