有載分接開關測試儀

有載分接開關測試儀變壓器有載分接開關維護的幾個內容：

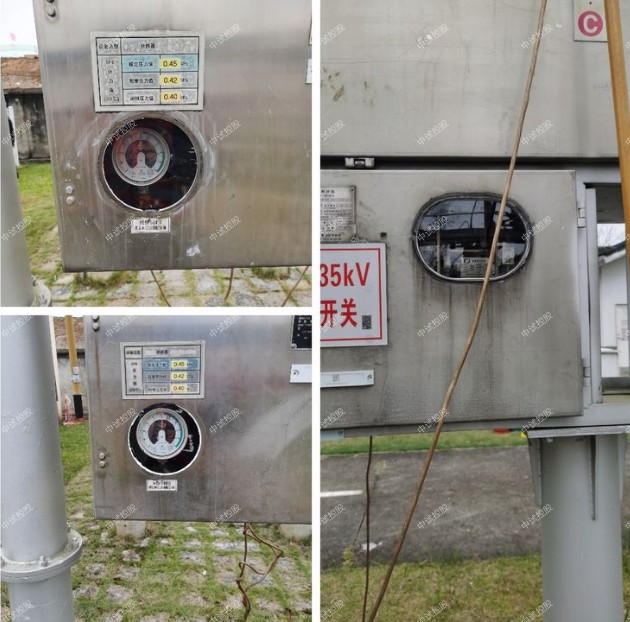

(1)有載分接開關投運前，應對油枕進行檢查，其油位應正常，應無滲漏油，控制箱要防潮良好。手動操作一個循環(即升降一個周期)，檔位指示器與計數器應正確動作，極限位置的閉鎖應可靠，手動與電動控制的聯鎖也應可靠。

(2)有載分接開關的瓦斯保護，重瓦斯投入跳閘，輕瓦斯發信號。這跟變壓器本體的瓦斯保護要求一樣。我們通常稱本體的瓦斯繼電器為"大瓦斯"，稱有載分接開關的瓦斯繼電器為"小瓦斯"。瓦斯繼電器應安裝在運行中便于安全放氣的位置。新投運的有載分接開關瓦斯繼電器安裝后，運行人員有必要時(筒體內有氣體)應適時放氣。

(3)中試控股有載分接開關的電動控制應正確無誤，電源可靠，各接線端子接觸良好。驅動電動機轉動正常，轉向正確，其熔斷器額定電流按電動機額定電流的2～2.5倍配置。

(4)有載分接開關的電力控制回路，安裝在控制屏上的電動操作按鈕，與安裝在變壓器本體上的有載分接開關控制箱上的按鈕應完好，電源指示燈和檔位指示器應完好，極限位置的電氣閉鎖應可靠。

(5)有載分接開關的電動控制回路應設置電流閉鎖裝置，其整定值為主變壓器額定電流的1.2倍，電流繼電器返回系數大于或等于0.9。當采用自動調壓時，主變控制屏上必須有動作記數器，自動電壓調節器的電壓互感器二次斷線閉鎖應正確可靠。

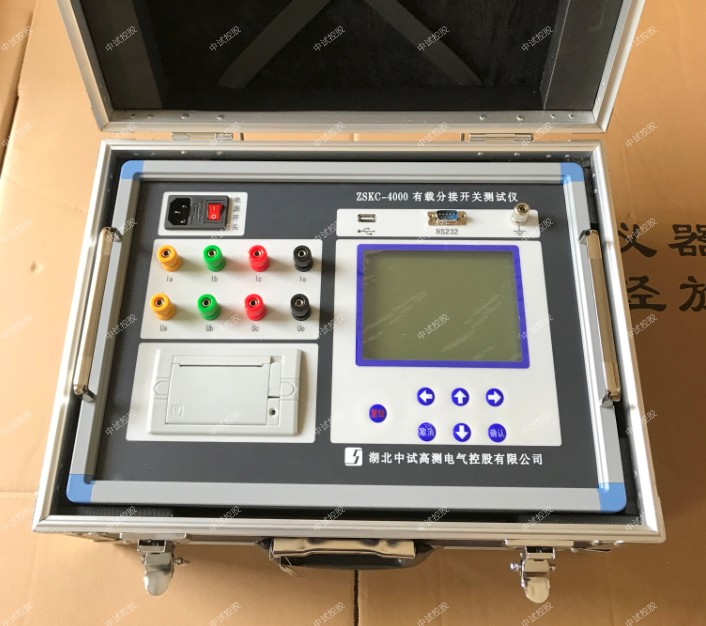

ZSKC-6000 變壓器有載分接開關測試儀
一．概述：
ZSKC-6000 變壓器有載分接開關測試儀是根據電力行業標準之高電壓測試設備，通用技術條件DL/T846、8-2004設計，可以滿足《電力設備交接和預防性試驗規程》中，要求檢查有載分接開關的動作順序，測量切換時間等要求。中試控股可實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性等參數的精確測量，是測試有載分接開關的理想設備。（用戶是調容的有載開關請提前告知）

二．特點：
  ①.  測試Y0  Y  △型變壓器，阻值不用換算直接顯示；
②.  數據分析人性化，可以自動的找出波形中間的故障，并做記號；
③.  波形的顯示是根據采樣回的數據自動調整阻值和時間的幅度；
④.  △型變壓器可以顯示三相同期性;
  ⑤.  可以帶繞組或不帶繞組進行測試；
  ⑥.  四端接線方式，提供高精度電阻測量,且無需導線補償；
  ⑦.  在測試中間可以連續測試，節省變壓器停電的時間；
  ⑧   儀器可以生存word報告，方便數據的管理和查詢；
  ⑨.  儀器由小型的計算機控制，外配800×480彩色液晶觸摸屏,高速打印機，支持外掛鼠標，操作方便；
  ⑩.  儀器內部可以自動保存1000組數據，也可以外接U盤保存。

三．技術參數：
①. 三相恒流源充電，充電電流：3A/1A檔； 0.6A/0.2A檔
②. 端口最大電壓：24V
③. 過渡電阻最大量程：100Ω
④. 過渡電阻測量范圍：1A檔：0.4Ω～20Ω   0.2A檔：10Ω～100Ω
⑤. 波形記錄時間長度：300ms
⑥. 采樣速率：30k
⑦. 時間分辨率：0.1ms
⑧. 電阻分辨率：0.1Ω
⑨. 準確度：過渡電阻：±5%讀數±0.1Ω    過渡時間：±0.5%讀數±0.2mS
⑩. 使用溫度：-10～40℃    使用相對濕度：<85%RH

操作說明：
操作時需注意事項：
①. 中試控股儀器可帶線圈進行測量，但嚴禁帶電測量，并斷開測試端的連線；
②. 帶繞組測試時，變壓器的非測試端應三相短路接地，儀器的O端不要接地；
③. 對于長時間未動的有載開關，測試前應多次轉換開關，磨除觸頭表面氧化層及觸頭間雜質；
④. 使用前，儀器的接地端子必須接好地線；
⑤. 不能將兩組以上的線連在一起作為一路測量，不用的線要開路；
⑥. 測試過程中，不允許拆除測試線；
⑦．測試結束后，先關閉儀器再拆除所有接線。

1、ZSKC-6000 變壓器有載分接開關測試儀
測試Y0、Y、△型變壓器，阻值不用換算直接顯示
2、數據分析人性化，可以自動的找出波形中間的故障，并做記號
3、波形的顯示是根據采樣回的數據自動調整阻值和時間的幅度
4、△型變壓器可以顯示三相同期性
5、可以帶繞組或不帶繞組進行測試
6、四端接線方式，提供高精度電阻測量,且無需導線補償
7、在測試中間可以連續測試，節省變壓器停電的時間
8、儀器可以生存word報告，方便數據的管理和查詢
9、儀器中試控股由小型的計算機控制，外配800×480彩色液晶觸摸屏,高速打印機，支持外掛鼠標，操作方便
10、儀器內部可以自動保存1000組數據，也可以外接U盤保存

變壓器有載分接開關的維護

有載分接開關對提高供電系統的電壓合格率起到了重要作用。而目前靠大電網供電的縣級電網的調壓手段，主要靠有載調壓變壓器來實現。這就把有載調壓變壓器和分接開關的運行維護工作推到了一個重要位置。
