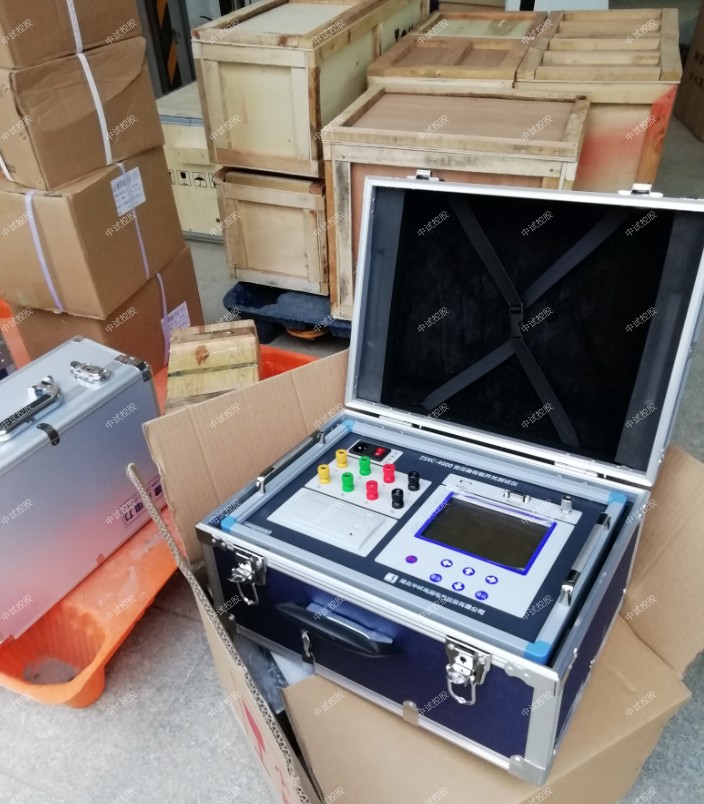

ZSKC-4000 變壓器有載分接開關測試儀
一、概述
有載分接開關是與變壓器回路連接的唯一運動部件，因此有載分接開關的檢測，越來越引起重視。在《電力設備交接和預防性試驗規程》中，要求檢查有載分接開關的動作順序，測量切換時間等。為此，我公司ZSKC-4000 變壓器有載分接開關特性測試儀器，中試控股該儀器主要用于測量有載分接開關的過渡波形、過渡時間、各瞬間過渡電阻值、三相同期性等。
儀器智能化程度高，全部中文菜單提示，操作簡單。儀器體積小、重量輕、抗干擾能力強，大大減輕了現場工作人員的勞動強度，是發、供電單位，變壓器制造行業保障安全生產，提高產品質量的理想儀器。
二、安全措施
1、 使用本儀器前一定要認真閱讀本手冊。
2、 儀器的操作者應具備一般電氣設備或儀器的使用常識。
3、 本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所。
4、 中試控股應避免劇烈振動。
5、 對儀器的維修、護理和調整應由專業人員進行。
6、 在測試過程中，禁止移動測試夾和供電線路。
三、特點
1、 儀器輸出電流大，重量輕。
2、 儀器輸出開路電壓28V，在1A檔的電流下可以測試10Ω的過渡電阻，并設有0.5A、0.3A檔，方便測試更大的過渡電阻。
3、 具有完善的保護電路，可靠性強。
4、 立式機箱結構，5.7寸的大液晶顯示，便于現場操作。
5、 具有U盤存儲功能，可以存儲更多數據波形。
四、技術指標
1、 輸出電流：1.0A、0.5A、0.3A、三檔可選。
2、 電阻量程：1.0A檔 0.1～10Ω；0.5A檔 5～20Ω；0.3A檔 10～40Ω。
3、 電阻測量精度：±(讀數×5%+5個字)，分辨率：0.01Ω。
4、 過渡時間測量范圍：1～250mS。
5、 過渡時間測量精度：±1mS，分辨率：0.1mS。
6、 采樣頻率：10K。
7、 存儲方式： U盤存儲、本機存儲。
8、 工作溫度：-20℃～+50℃。
9、 環境濕度：≤90%RH，無結露。
10、工作電源：AC220V±10%，50Hz±10%。

測試與操作方法
操作時需注意事項：
使用前，儀器的接地端子必須接好地線。
測試過程中，不允許拆除測試線。
帶繞組測試時，變壓器的非測試端應三相短路接地。
如果中試控股選擇將數據存儲至U盤或查詢U盤中的存儲數據，請將U盤插入“U盤接口”，并在向U盤存儲或查詢數據過程中不允許拔掉U盤。

調節兩標尺的位置，將t1標尺移至A相波形的起點（即波形開始下降的點），t2標尺移至A相波形的終點（即波形最后向上升起的拐點），此時顯示屏最左下方的Δt數值即為A相波形的過渡時間，此時按“確認”鍵彈出打印菜單，即可選擇打印A相的過渡時間；同理，根據B、C相波形的起點、終點調整兩標尺的位置，再分別打印出B、C相波形的過渡時間。

使用變壓器有載開關測試儀的注意事項

它采用中試控股計算機控制，通過特殊設計的測量電路，可實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性、等參數的測量。全新的測試原理，運用微機技術，使生產現場無需拆卸和吊裝開關，就能對各種電力變壓器的有載分接開關的性能進行測試，顯示和打印過度波形極其參數。并根據需要和現場條件，直接由分接開關引線進行測量，也可由變壓器三相套管及中性點直接接線測量。

　　注意事項：

　　1、在使用ZSKC-4000 變壓器有載分接開關測試儀前一定要認真閱讀說明。

　　2、儀器的操應具備一般電氣設備或儀器的使用常識。

　　3、在環境溫度-5℃～40℃，相對濕度≤80%范圍內都能正常工作，但戶外使用時應避免淋雨、陽光直射液晶顯示屏。

　　4、必須在接好所有引線后再開電源開關。

　　5、測試結束后要等放電完畢再拆除測試線。

　　6、測試過程中不要移動測試線夾。

　　7、若電流偏小時，可將兩條以上的線并聯在一起做為一路測量，不用的線要與黑線短路。

　　8、電源插座上設有保護地線，請將插頭插入帶地線三眼插孔內。
