模擬高壓斷路器跳合閘動作裝置

試驗步驟   第一步：將一次設備的斷路器跳合閘控制接線從控制回路中退出，接入斷路器模擬裝置。
             第二步：試驗接線。
             第三步：根據一次設備斷路器的跳、合閘時間及跳、合閘線圈的電流值設置斷路器模擬裝置的跳、合閘時間及跳、合閘線圈的電流值。
         第四步：中試控股用回路中的控制開關或斷路器模擬裝置的“手動合閘”按鈕將斷路器模擬裝置合閘。
             第五步：加故障量進行整組試驗。

             第六步：按下斷路器模擬裝置的“失靈按鈕”，加故障量進行失靈保護的測試。

舉例說明
斷路器模擬裝置跳、合閘的動作過程：
斷路器模擬裝置的合閘操作通過DCS或操作控制開關進行。
斷路器模擬裝置的參數設置；斷路器合閘時間為80ms、跳閘時間為40ms、保護重合閘的動作時間為300ms。

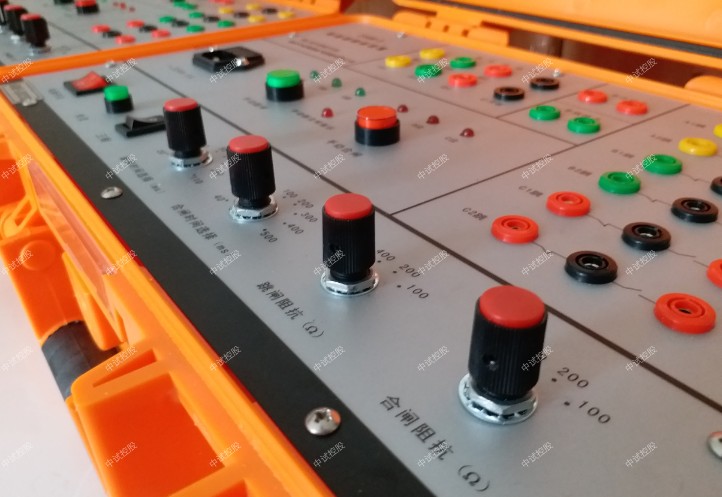

ZSGM-3高壓斷路器模擬裝置外形結構為便攜式使用工程塑料防水機箱，適用于現場試驗使用。

特征
1、斷路器位置輸出接點：
斷路器位置輸出接點6對，相互獨立。分為兩組，與斷路器跳閘線圈相對應。
2、手合、手跳接點：
手合、手跳按鈕各有一對同步輸出常開接點。當手合、手跳按鈕按下時，接點接通。其中手合接點動作后自保持，由手跳按鈕復位。手跳按鈕釋放時手跳接點延時60ms返回。

工作電源電壓 AC 220V 10% 50Hz
跳、合閘操作電壓 DC 220V或DC 110V
跳、合閘線圈 單合單跳線圈，跳閘3相，合閘3相
動作方式 單相/三相
跳、合閘時間
跳閘時間選擇 20ms-110 ms，誤差不超過±5 ms
合閘時間選擇 40ms-500 ms，誤差不超過±5 ms，（500ms時，誤差不超過±20 ms）
跳、合閘電流 　
跳閘電流（電阻）選擇  ∞Ω、400Ω、200Ω、100Ω,可以根據要求任意配置。
合閘電流（電阻）選擇 ∞Ω、400Ω、200Ω、100Ω,可以根據要求任意配置。
斷路器失靈
開出量 　
模擬高壓斷路器跳合閘動作裝置接點容量 DC-0.5A/220V

AC-5A/220V

中試控股斷路器位置輸出接點 斷路器位置輸出接點12對，相互獨立。分為兩組，與斷路器跳閘線圈相對應。每相1對常開和1對常閉接點。
手合、手跳接點 手合、手跳按鈕各有一對同步輸出常開接點

斷路器失靈——當按下“斷路器失靈”按鈕時，斷路器模擬裝置在失靈狀態?！皵嗦菲鞯氖ъ`”紅燈閃爍，當加入跳、合閘電流時，斷路器模擬裝置不動作，延時1秒后，跳合閘電流自動斷開，再經20秒延時，跳合閘回路重新自動接通。
