50KV/5KVA工頻耐壓裝置

原理

工頻耐壓試驗裝置為單相變壓器，單臺工頻耐壓試驗裝置的工作過程，用交流220V（10KVA以上為400V）電壓接入電源控制箱（臺），經電源控制箱（臺）內自藕調壓器，調節0~200V或0-400V電壓至試驗變壓器的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。

50KV/5KVA工頻耐壓裝置交直流兩用工頻耐壓試驗裝置做直流耐壓和泄漏試驗使用接線方法見圖5。由于是中試控股交直流兩用工頻耐壓試驗裝置，應把高壓硅堆短路桿從套管中抽出，使試驗變壓器為直流輸出狀態。做直流泄漏試驗前，先根據泄漏試驗中輸出端斷路電流不超過高壓硅堆的大整流為宜，選擇好限流電阻（水電阻）的阻值，再根據被試品對直流高壓波形的要求好高壓濾波電容的電容值。為了提高對被試品施加電壓的測量精度，應在高壓側接入FRC阻容分壓器來測量電壓。

交流耐壓試驗是鑒定電氣設備絕緣強度的比較有效、直接的方法，它對判斷電氣設備能否繼續運行具有決定性意義，也是保證設備安全運行，避免發生絕緣事故的重要手段。由于交流耐壓屬于破壞性試驗項目，因此，必須嚴格按照標準的規定進行。

ZSYDJ-5KVA/50KV工頻耐壓試驗裝置、10KV智能工頻耐壓試驗裝置是根據DL/T848.2-2004行業標準而設計的，中試控股的全套裝置由高壓試驗變壓器和TC/XC控制箱（臺）組成，其中TC/XC控制箱（臺）由調壓器、測量、控制及保護等部分組成的一體化裝置。對各種高壓電氣設備、電器元件、絕緣材料進行工頻高壓下的絕緣強度試驗。

根據標準規定，高壓電器、電流互感器、套管和絕緣子的絕緣結構，如果主要是由瓷質和液體材料組成，則只需要進行1分鐘耐壓試驗；如果主要由有機固體材料組成，則需要進行5分鐘耐壓試驗。對于電機，規定都是1分鐘的耐壓時間。

50KV/5KVA工頻耐壓裝置交流耐壓試驗中，最關鍵的問題就是正確選擇試驗電壓的數值。一方面要求能保持絕緣水平，另一方面要考慮因試驗電壓過高而引起的絕緣劣化。一般講應考慮到以下幾個因素。

1、 在被試品上可能產生過電壓的數值、持續時間及其次數。如果被試品遭受到較高過電壓的可能性極小，則可不必采用過高的試驗電壓；如果被試品可能遭受到較高的電壓，則應該適當提高試驗電壓的數值。

2、 電機或電器設計時采用的絕緣水平。

3、 設備絕緣的狀況。電機在運行中由于各種條件的影響，使絕緣逐步劣化，絕緣性能下降，故在確定試驗電壓時，應考慮到絕緣損傷的程度和運行年限。例如，運行中的設備的試驗電壓應為出廠時的75-90%

4、 備品、備件和檢修力量。

5、 電機和電器在電力系統中重要性。

影響絕緣交流電壓擊穿的因素

1、溫度，溫度對絕緣的擊穿影響很大，溫度升高，介質損失增加，散熱條件差則造成熱擊穿，即溫度升高能使擊穿電壓下降。

2、電源頻率，電源頻率與介質損失有很大關系，因介質損失隨電源頻率的增加而增加，則擊穿電壓與電源頻率也有直接的關系。

3、加壓時間，電壓作用時間對絕緣的擊穿起著直接的作用，所加電壓較高，則發生擊穿所需時間較短，如所加電壓較低，則發生擊穿所需時間較長。

4、受潮程度，絕緣受潮后將使絕緣擊穿強度下降。不易吸潮的材料，受潮后擊穿電壓下降到約為未受潮時的一半，容易吸潮的材料，吸潮后的耐壓可能僅為干燥時的百分之一。

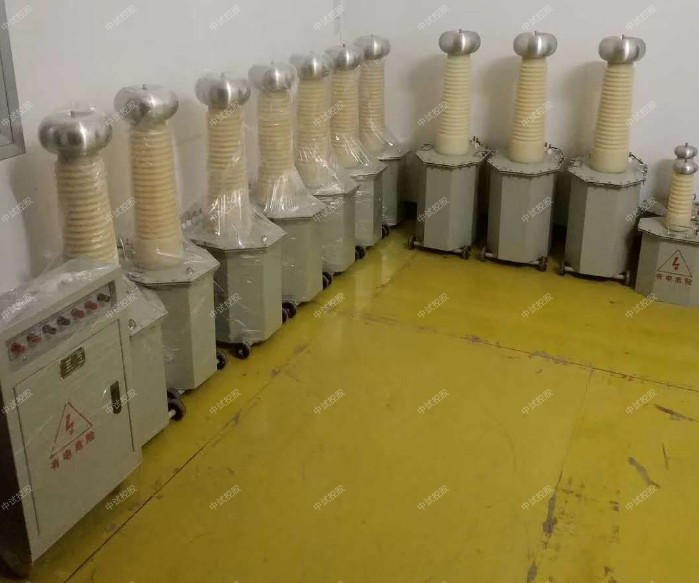

ZSYDJ-5KVA/50KV工頻耐壓試驗裝置用于對各種電器、電氣設備、絕緣材料等進行規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量承受過電壓的能力。中試控股的ZSYDJ-5KVA/50KV工頻耐壓試驗裝置廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。工頻耐壓試驗裝置分為一體式裝置（30kV以下）和分體式裝置兩類。

控制箱（臺）是由接觸式調壓器（50kVA以上為電動柱式調壓器）及其控制、保護、測量、信號電路組成。它是通過接入220V或380V工頻電源，調節調壓器（即試驗變壓器的輸入電壓），接入高壓試驗變壓器的初級繞組，根據電磁感應原理，以獲得所需要的試驗高壓電壓值。按試驗規程，各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備都必須嚴格定期進行交流耐壓試驗。

ZSYD(J/Z)-5KVA/50KV高壓試驗變壓器：

容量：5KVA

輸入電壓：AC200V 50Hz

輸入電流：25A

輸出電壓：AC：50KV  DC：70KV

輸出電流：AC:100mA  DC:100mA

ZSXC-5KVA控制箱：

容量:5KVA

輸入電壓:AC220V 50Hz

輸入電流:23A

輸出電壓:0～250V

輸出電流:0～25A

  交流耐壓試驗是破壞性試驗，必須在全部非破壞性試驗合格后才可進行，否則將會引起不必要的絕緣破壞。

工頻耐壓試驗裝置進行工頻耐壓試驗和泄露試驗，在試驗過程中存在一些注意事項

1、按照您所進行的試驗接好工作線路，試驗變壓器的外殼以及接地系統的外殼必須可靠接地。試驗變壓器高壓繞組的X端（高壓尾）以及測量繞組的F端必須可靠接地。

2、10KV智能工頻耐壓試驗裝置做串級試驗時，第二級、第三級試驗變壓器的低壓繞組X端，測量繞組的F端以及高壓繞組的X端（高壓尾）均接本級試驗變壓器的外殼。第二級、第三級試驗變壓器的外殼必須通過絕緣支架接地。

3、接通電源前，操作系統的調壓器必須調到零位后方可接通電源，合閘，開始升壓。

4、從零開始均勻旋轉調壓器首輪升壓。升壓方法有：快速升壓發，即20s逐級升壓法；慢速升壓法，即60s逐級升壓法；極慢速升壓發供選用。電壓從零開始按一定的升壓方式和速度上升到您所需的額定試驗電壓的75%后，在以每秒2%額定試驗電壓的速度升到您所需的額定電壓，并密切注意測量儀表的指示以及被試品的情況。升壓過程中或試驗過程中如發現測量儀表的只是及被試品情況異常，應立即降壓，切斷電源，查明情況。

5、試驗完畢后，應在樹苗內勻速的將調壓器返回至零位，然后切斷電源。

6、本50KV/5KVA工頻耐壓裝置不得超過額定參數使用。除試驗必須外，決不允許全電壓通電或斷電。

7、使用本10KV智能工頻耐壓試驗裝置做高壓試驗時，除熟悉本說明外，還必須嚴格執行相關標準和操作規程。可參照GB311-83《高壓輸變設備的絕緣配合，高壓試驗技術》；《電氣設備預防性試驗規程》等。

1、工頻耐壓試驗裝置做工頻耐壓試驗前，先接好連接線后接電源，接通電源后，紅色零位指示燈亮，按一下啟動按鈕，綠色指示燈亮，表示試驗變壓器已接通控制電源，按下升壓按鈕開始自動升壓升到您所需額定試驗電壓后，按一下停止按鈕，高壓、低壓輸出停止，然后切斷電源線，試驗完畢。

 結構

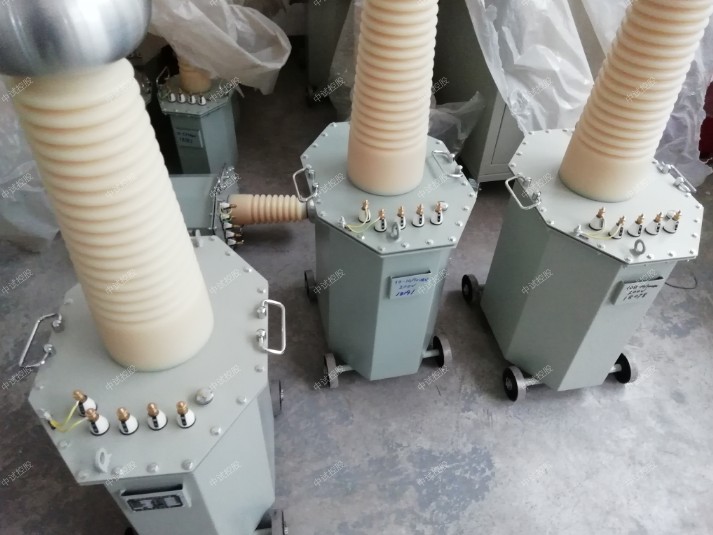

50KV/5KVA工頻耐壓裝置鐵芯為單框式。線圈采用同芯圓筒多層塔式結構，初級低壓繞組繞在鐵芯上，次級高壓繞組繞在低壓繞組外側，這種同軸布置減少了繞組間的藕合損耗。外殼制成與器芯配合較佳的八角形結構，整體外型美觀大方，變壓器10KVA以上裝有可移動的尼龍輪。

五、注意事項

1）、試驗人員應做好責任分工,設定好試驗現場的安全距離,仔細檢查好被試品及試驗變壓器的接地情況,并設有專人監護安全及觀察被試品狀態工作。

2）、被試品主要部位應清除干凈，保持干燥，以免損壞被試品和帶來試驗數值的誤差。

3）、對大型設備的試驗，一般都應先進行試驗變壓器的空升試驗，即不接試品時升壓至試驗電壓。

4）、做耐壓試驗時升壓速度不能過快，并防止突然加壓，例如調壓器不在零位的突然合閘，也不能突然斷電，一般應在調壓器降至零位時分閘。

5）、在升壓或耐壓試驗過程中，如發現下列不正常情況，電壓、電流表指針擺動很大，被試品發出不正常響聲，發現絕緣有燒焦或冒煙現象，應立即降壓，切斷電源，停止試驗并查明原因。

使用做高壓試驗時，除熟悉本說明書外，還必須嚴格執行有關標準和操作規程。
