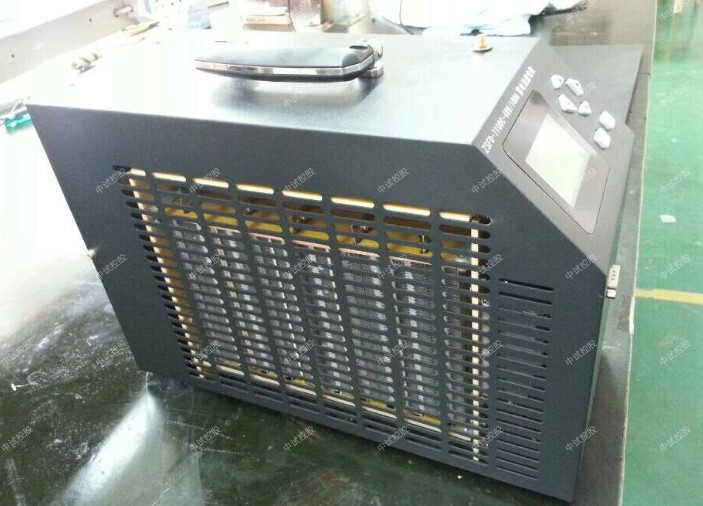

蓄電池組負載測試儀

電池充放電測試儀交流注入法
交流法通過對蓄電池放電負載測試儀蓄電池注入一個恒定的交流電流信號IS，測量出蓄電池兩端的電壓響應信號Vo，以及兩者的相位差θ，由阻抗公式來確定蓄電池的內阻R。該方法不需對蓄電池進行放電，可以實現安全在線檢測電池內阻，故不會對蓄電池的性能造成影響。但該方法需要測量交流電流信號Is,電壓響應信號Vo，以及電壓和電流之間的相位差θ。由此可見這種方法不但干擾因素多，而且增加了系統的復雜性，同時也影響了測量精度。
為了解決上述各方法的缺陷，本文采用了四端子測量方式，將蓄電池兩端上的電壓響應信號通過交流差分電路與產生恒定交流源的正弦信號經過模擬乘法器相乘，再將模擬乘法器的輸出電壓信號通過濾波電路，使交流信號轉變為直流信號，直流信號經直流放大器放大后進行模數轉換，將轉換后的值送入單片機進行簡單處理。
蓄電池放電負載測試儀電池內阻檢測原理
由于電池內阻為毫歐級，因此采用常規的兩端子測量方法測量誤差較大，在此采用四端子測量方式。測量時兩個端子施加一頻率為的恒定交流激勵電流信號，另兩個端子用于測量。響應信號是指蓄電池注入交流恒流源后，在其兩端測出的交流電壓信號。而正弦信號是經D/A產生的作為壓控恒流源的輸入信號。
與現有技術相比，該處理方法的適用范圍廣，測量精度高，對蓄電池的損害小，可以對蓄電池進行安全的在線監測管理。同時不需要進行交流采樣和求解cos，就能求出蓄電池的內阻值。這簡化了交流注入法中需要對蓄電池兩端交流電壓和相位差進行測量的軟硬件的復雜程度。該方法可以滿足蓄電池檢測的要求，取得了較好的實用效果，完成了對鉛酸蓄電池的內阻檢測。

活化：在蓄電池處于離線狀態下，可以對單節蓄電池進行活化。中試控股活化前設置好活化循環次數，單次活化充放電時間，保護電壓等參數，儀器便自動執行活化功能；并實時顯示電池電壓、充/放電電流、充入/放出容量、充/放電時間等數據；預設的活化循環執行完畢或人為終止操作均可停止活化過程。

放電：在蓄電池處于離線狀態下利用智能假負載進行恒流核對放電，設定好“放電電流”、“放電時間”、“放電容量”、“終止電壓”等參數，儀器便自動執行放電功能，并實時顯示出放電電流、電池已放容量、電池電壓、放電時間等數據；當蓄電池達到預設的終止放電條件或人為終止操作均可停止放電測試。

蓄電池組負載測試儀充電：在蓄電池處于在線浮充或離線狀態下，可對蓄電池進行自動充電，設定好“充電電流”、“充電時間”、“終止電壓”等參數，儀器便自動執行充電功能，并實時顯示出充電電流、電池已充入容量、電池電壓、充電時間等數據，當蓄電池達到預設的終止充電條件或人為終止操作均可停止充電。

內阻快測功能：在電池組脫離系統后放電，只需1～2分鐘便可測出電池的評估容量、內阻等；

1、核對放電功能：在電池組脫離系統后利用智能假負載進行進行恒流核對放電，設定好放電參數，測試儀便自動執行放電功能，并實時顯示放電電流、電池已放容量、整組電壓、單節電池電壓、放電時間等數據；當電池組達到終止放電條件或人為進行終止操作時均可停止放電測試。
2、快速容量測試功能：在電池組脫離系統后進行放電，只需5～20分鐘便可測出電池組中每一節電池的實際容量、內阻、性能狀況（正常、落后、劣化）等；并提出維護建議。
3、可以測試蓄電池的內阻，準確預估容量。
4、在線監測功能：在電池組處于在線放電、均充、浮充等狀態下，對電池組及單節電池進行實時的監測；包括整組電壓、單節電池電壓、整組充放電電流、整組充入容量、整組放出容量等。
5、蓄電池智能放電儀功耗部分采用新型PTC陶瓷電阻作為放電負載，完全避免了紅熱現象，安全可靠無污染。整機由微處理器控制，液晶顯示、中文菜單。外觀設計新穎,體積小、重量輕、移動方便。各種放電參數設定完成后，自動完成整個恒流放電過程。完全實現智能化。使整個放電過程更安全。
6、蓄電池智能放電儀是專門針對蓄電池組進行核對性放電實驗、容量測試、電池組日常維護、工程驗收以及其它直流電源帶載能力的測試而設計。采用zui新的無線通訊技術，通過PC機監控軟件可對蓄電池放電過程進行實時監測，監控每節電池的放電過程。
7、蓄電池智能放電儀系列便攜、智能化的專業設計使放電測試工作變得簡捷、輕松，大大降低了專業維護人員的勞動強度，也提高了放電測試的科學性和智能化。

特征
1、采用先進的2.4G無線通信單體監測技術，支持2V/6V/12V的單體電壓監測。
2、測試儀主機采用監控部分與功率部分一體化設計，功率部分采用新型高功效器件，是一款體積小、效率高的蓄電池綜合測試儀。
3、機器可存儲多組測量數據，除可單機對歷史數據查看、刪除等操作外，還能將其上傳至PC以備后續分析。
4、中試高測股份公司還率先將測試儀網絡化：用戶可通過PC，Android，iOS等終端實現對測試儀的遠程操控和監測。
5、每個無線監測模塊可同時測量多個單體，2V電池1個無線監測模塊可同時監測12節電池，6V/12V電池1個無線監測模塊可監測4節電池，連線簡單，數據傳輸高效。
6、可擴充性強：用戶可根據實際的單節電池數量，增減無線監測模塊數量。
7、自動報警功能：在測試過程中當檢測到整組或者單體電池異常或儀器本身工作異常時，儀器自動終止放電，以便對電池組進行保護，充分體現中試高測股份公司為客戶著想的設計理念。
8、無需人工校準，有效的了儀器的測試精度。
9、菜單簡潔智能，用戶無需即可輕松操作。

1.六合一功能：充電、放電、活化、內阻測試、電壓測試、容量測試；
2.智能程度高: 充電、放電、活化可靈活編程；
3.可對電流、時間、循環數、 充放電限壓、均充、浮充電壓等進行編程測試；
4.接口豐富，配備串口、網口、USB口和PC通信；
5.操作方便: 顯示屏幕大 精致小巧；
6.經濟性好: 可活化2V、6V、12V電池，過壓、過流、過熱保護；
7.使用安全: 配備在線修復旁路模塊；
8.內含實時鐘，操作數據和時間同步存儲。

類型說明 A類型：不支持容量快測功能，不可測試電池內阻
B類型：兼容A類型，不支持PC,Android和iOS終端等的遠程訪問
C類型：全功能型
蓄電池組負載測試儀單體電壓范圍 2V～15V
單體電壓測試精度 2V6V/12V
整組電壓測量范圍
0～270V

整組電壓測量精度 0.01V
整組電壓測試精度 0.50%
放電電流工作范圍
1～50A

恒流放電電壓范圍 門限可調
放電電流可調精度 0.1A
電流測量精度 1%
單節測量連接方式 無線
監測電流范圍 0～800A
整組電壓超限終止 ﹝√﹞
單節電壓超限終止 ﹝√﹞
放出容量超限終止 ﹝√﹞
放電時間超限終止 ﹝√﹞
可測試內阻 ﹝√﹞
報告內容包括 整組電壓曲線，單節電池的電壓、內阻、容量等
工作電壓(DC)
DC220V±20%

工作電壓(AC) AC220V±10%
制冷方式 強風制冷
工作環境 溫度：-5～50℃；濕度：5%～90%
通訊接口 RS232和USB
液晶參數 5寸彩屏，高亮，VGA分辨率
主機重量 ≤13 Kg
移動方式 便攜手提式

ZSCH-48V/50A-200A電池充放電測試儀
電池組電壓 48V
zui大充放電
電流 50A 100A 200A
電壓電流
測試精度 0.5%± 5dgt
電流分辨率 0.1A
控制精度
（電流、電壓、功率） 1%
重量 主機21.5Kg 單體監測分機0.5Kg
顯示方式：5.7寸彩色液晶觸摸屏320*240 LCD
散熱方式：風冷

ZSCH-110V、20A、40A電池充放電測試儀
電池組電壓 110V、220V240V
zui大充放電
電流 20A-80A
電壓電流
測試精度 0.5%±5dgt
中試控股電流分辨率 0.1A
控制精度
（電流、電壓、功率） 1%
重量 主機約25.5Kg單體監測分機0.5Kg
顯示方式：5.7寸彩色液晶觸摸屏320*240 LCD
散熱方式：風冷

蓄電池組負載測試儀變電站直流系統不停電更換改造工作中，由于市場上缺乏理想的專用設備，造成充當臨時直流電源系統的設備不適應現場使用要求。電池充放電測試儀小型化、多模塊化，可靈活配置，滿足現場使用環境及施工場地要求。產品綜合考慮直流系統特點，可根據不同施工現場要求，靈活調節充電機容量，并配置合理的報警系統，在滿足現場使用條件的同時，提高了直流系統改造的安全可靠性。
