變壓器繞阻變形測試儀

變壓器繞組變形測試儀用于測試各種等級電力變壓器(6kV~750kV)及其它特殊用途的變壓器，電力變壓器在運行或者運輸過程中不可避免地要遭受各種故障短路電流的沖擊或者物理撞擊，在短路電產生的強大電動力作用下，變壓器繞組可能失去穩定性，導致局部扭曲、鼓包或移位等變形現象，這樣將嚴重影響變壓器的安全運行。中試控股變壓器繞組變形測試儀采用掃頻法及低電壓阻抗法對變壓器的繞組進行綜合測試，按電力行業標準DL/T911-2004采用頻率響應分析法測量變壓器的繞組變形，ZSBX-VI變壓器繞組變形測試儀是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器繞組可能發生的變形情況。阻抗法國家電力行業標準DL/T1093-2008對繞組的阻抗值進行測試，通過與標準的阻抗值比對判斷繞組的變形狀況。

頻率響應圖譜的特征
1、差異是的
從微觀的角度看，變壓器由于型號、容量、電壓等級、線圈繞法、繞組結構、位臵和引線等的不同，不同繞組的頻譜譜圖肯定不同，且有的存在較大的差異，就算是同一的也一樣。這一方面說明
頻響法的靈敏度高，另一方面，使得頻譜特征歸類不容易。國產和進口變壓器，由于結構設計上有一定的差異，頻譜有較明顯的差別。
2、具有相對的一致性
從宏觀的角度看，對于工藝良好的同一臺變壓器，其同一側三相繞組的結構基本是一致的，測得的頻響特性曲線通常具有一定的可比性，特別是對沒有分接開關的低壓繞組。這是進行變形診斷的基礎。
3、低壓繞組的一致性較好
低壓線圈多為連續式繞組，匝數少，結構簡單，阻抗小，無分接繞組，因此工藝上三相易做到一致，頻響曲線干擾毛刺少，三相頻譜曲線一致性較好。
高、中壓繞組則多為餅式或糾結式，匝數多，阻抗大，大多帶有分接繞組，結構復雜，反映在頻譜曲線上，響應較小，毛刺多，相與相之間的一致性較差。
4、chang用變壓器的一致性較差
chang用變壓器(包括chang變和備變)由于多采用雙分裂結構，相與相之間的一致性普遍都比主變的差，且chang用變壓器遭受短路故障的幾率較高，累積效應造成一致性較差。
5、三相變壓器的一致性較好
三相變壓器特征圖譜上相與相之間的一致性比單相變壓器好。另外，從繞組的特征圖譜上諧振峰的分布情況，可以判斷變壓器繞組的防陡波特性，為改善變壓器繞組的絕緣設計提供依據。從整體上看，如果一個繞組的頻譜曲線上諧振峰少，比較平坦，則說明一旦陡波(如雷電波，操作波)侵入繞組后，繞組內部發生諧振的可能性小。因此，危害繞組絕緣的電位分布發生的可能性小，說明設計合理。另一方面，如果諧振峰上升很快，說明繞組的阻抗函數存在高階極點，繞組對陡波的響應快，易損壞。

綜上所訴，做變壓器繞組變形試驗很有必要，對維護電力系統的安全至關重要。

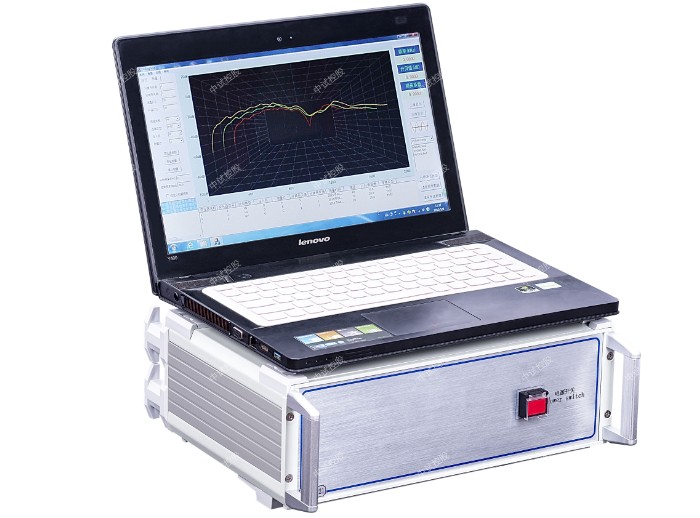

ZSBX-VI變壓器繞組變形測試儀/變壓器繞阻變形測試儀
一  系統簡介
變壓器繞組變形測試儀用于測試6kV及以上電壓等級電力變壓器及其它特殊用途的變壓器繞組變形情況。電力變壓器在運行或者運輸過程中不可避免地要遭受各種故障短路電流的沖擊或者物理撞擊，在短路電流產生的強大電動力作用下，變壓器繞組可能失去穩定性，導致局部扭曲、鼓包或移位等永久變形現象，這將嚴重影響變壓器的安全運行。本儀器按電力行業標準DL/T911－2016、國際電工標準IEC采用頻率響應分析法測量變壓器的繞組變形，是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器繞組可能發生的變形情況。
本系統由測量部分和分析軟件部分組成，分析部分由筆記本電腦完成，測量部分通過USB電纜與筆記本電腦連接。
1.1主要技術特點
? 采用掃頻法對變壓器繞組特性進行測量，中試控股不對變壓器吊罩、拆裝的情況下，通過檢測各繞組的幅頻響應特性，對6kV及以上變壓器，準確測量繞組的扭曲、鼓包或移位等變形情況。
? 測量速度快，對單個繞組測量時間1-2分鐘。
? 頻率精度非常高，頻率精度為0.005% 。
? 采用數字化頻率合成，頻率穩定性更高。
? 采用5000V電壓隔離、充分保護測試電腦安全。
? 可同時加載9條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。
? 采用的分析軟件功能強大，軟件、硬件指標滿足電力行業標準DL/T911-2016、國際電工標準IEC60076-18。
? 采用windows平臺，兼容Windows 2000/Windows XP/Windows7/Windows8/Windows10。
? 采用數據庫保存測試數據，對測試數據的管理簡潔方便。
? 軟件管理功能強大，充分考慮現場使用的需要，測量數據自動存盤、自動導出生成Word版測試報告（需安裝相應的Office軟件）或JPG圖片報告，方便用戶出測試報告。
? 變壓器繞阻變形測試儀軟件智能化程度高，在輸入、輸出信號連接好之后，只需要按一個鍵就可以完成所有的測量工作。
? 軟件界面簡潔直觀，分析、存儲、報告導出、打印等菜單，只有完成當前一步方自動彈出下一步所需菜單，更加方便。

1.2主要技術指標
? 測量速度：單相繞組1分鐘-2分鐘
? 輸出電壓：Vpp-20V測試過程中自動調整
? 輸出阻抗：50Ω
? 輸入阻抗：1MΩ（響應通道內置50Ω匹配電阻）
? 掃頻范圍：100Hz－2MHz
? 頻率精度：0.005%
? 掃頻方式：線性或對數，掃頻間隔和點數可任意設置
? 曲線顯示：幅頻曲線
? 測量動態范圍寬：－120dB～20dB
? 供電電壓：AC220V±10%
數據回顯
本ZSBX-VI變壓器繞組變形測試儀可以對已經存盤的數據進行回顯，中試控股在F區依次選擇電站名稱、變壓器名稱、試驗類別與時間、繞組類型與時間，即可將已經完成的測試結果調出。默認顯示在第一條曲線的位置，隨選擇結果的遞增，數據依次向下顯示。當曲線數量到達zui大時（9條曲線）時，不再遞增，此時，可以選擇需要替換的曲線，繼續進行遞增替換。如發現某條曲線不需要進行分析時，可以在曲線描述信息（E）上點擊鼠標右鍵，點擊“清空曲線”，則該條曲線自動從分析列表中剔除。

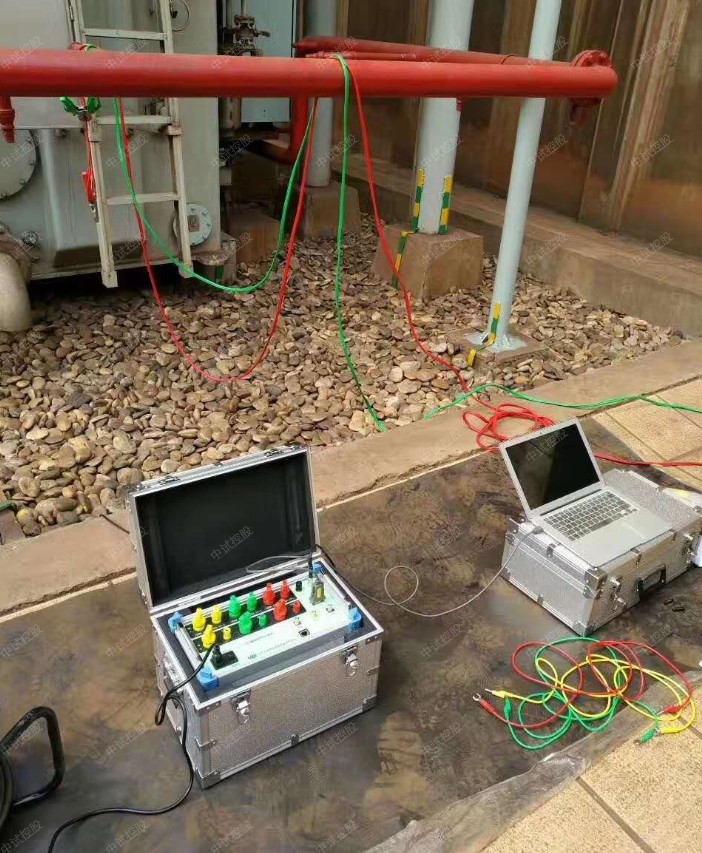

變壓器繞組變形測試儀檢測變壓器是否發生變形

變壓器是電力系統中不可缺少的重要儀器，在變壓器檢修或運輸時可能會造成變壓器繞組變形，同時變壓器在試驗過程中也可能發生匝間、相間短路等。根據國標DL/T 911-2016《電力變壓器繞組變形的頻率響應分析法》的變壓器繞組變形測試儀能有效檢測變壓器是否發生變形，及匝間，相間問題，并能已二維或三維兩種模式顯示。

變壓器繞組變形分析儀原理：

ZSBX-VI變壓器繞組變形測試儀根據繞組在不同頻率的電壓下，繞組的線性電阻、容抗、感抗發生變化，由此可以根據由容抗、感抗造成的曲線變化得出繞組是否發生變形。儀器嚴格按照規程，線性掃頻分布在(1kHz)～(2MHz)，分段掃頻測量為(0.5kHz)～(1000kHz)。

儀器中試控股采集控制采用高速、高集成化微處理器，具有高靈敏度，精確有力。我們以10KV變壓器，聯結組別為Dyn11為例：
