高壓絕緣子芯棒測量裝置

1.絕緣電阻的測試
清潔干燥的良好絕緣子，其絕緣電阻是很高的。電瓷有裂紋時，中試控股絕緣電阻一般也沒有明顯的降低。當電瓷龜裂處有濕氣及灰塵、臟污入侵后，絕緣電阻將顯著下降，僅為數百甚至數十兆歐，用兆歐表可以明顯地檢出。測量多元件支柱絕緣子每一元件的絕緣電阻時，應在分層膠合處繞銅線，然后接到兆歐表上，以免在不同位置測得的絕緣電阻數值相差太大，造成誤判斷?！兑幊獭分性嚳毓梢幎?，用2500V兆歐表測量絕緣電阻時，多元件支柱絕緣子和每片懸式絕緣子的絕緣電阻不應低于300MΩ。500kV懸式絕緣子的絕緣電阻不低于500MΩ。

2.交流耐壓試驗
中試控股對于單元件的支柱絕緣子，交流耐壓目前是zui有效、zui簡易的試驗方法。預防性試驗時，可用交流耐壓試驗代替測量電壓分布和絕緣電阻，或用它來zui后判斷用上述方法檢出的絕緣子。
對于絕緣子的交流耐壓試驗，各級電壓的支柱絕緣子和懸式絕緣子的交流耐壓試驗電壓標準見表1-1和表1-2。按試驗電壓標準耐壓1min，在升壓和耐壓過程中不發生跳弧為合格。

絕緣子的使用方法及用途

絕緣子測試儀用途：

  采用進口集成電路，根據部頒標準研制，是測量絕緣子的專用設備，處于國內領先水平。

  主要用于電力高壓輸電線路絕緣電阻的現場測試，以便及時更換絕緣電阻不符合要求的絕緣子，確保輸電線的可靠安全運行。也可以作為絕緣電阻表使用。

絕緣子分布電壓測試儀使用方法：

  1、檢查電壓：在測量之前，可以先檢查一下本測試儀內部的測量電壓，以確定本測試儀是否正常。方法是：將“測試開關”撥到“×10V”，將“電源開關”撥到“開”，當“測試桿”都懸空時，“顯示屏”的讀數×10，就是本測試儀內部的測量電壓。例：“顯示屏”的讀數為[520]，那么測試儀內部的測量電壓就是5200V。

  2、調零：為了使測量的電阻值準確地顯示出來，在測量之前，可以先調零。方法是：將“測試開關”撥到“MΩ”，將兩“測試桿”用導線短路，再將“電源開關”撥到“開”，“顯示屏”的讀數應為[000]，若不是[000]，可調整“調零口”，使之顯示[000]。

  3、測試：首先將兩“測試桿”拉起，將“測試開關”撥到“MΩ”，再將“電源開關”撥到“開”，“顯示屏”顯示為[1000]，將兩測試桿分別接觸被測絕緣子兩端金屬部分，使之接觸良好，“顯示屏”即顯示被測的絕緣子的絕緣電阻值，單位為“MΩ”。顯示若為[1000]，則說明被測的絕緣子的絕緣電阻值＞2000MΩ，說明絕緣子正常；如果“顯示屏”顯示的電阻值太小，說明絕緣子漏電或擊穿，不能用。如果測試桿與絕緣子接觸不良，也會顯示[1000]，使用時應該注意。

  提示：本測試儀應在停電狀態下檢測絕緣子，在使用中，若已經知道測試儀正常，也不需要顯示電阻的準確值，則不必檢查電壓和調零，可直接測試。若要測試較高處的絕緣子，可在“連桿固定板”上增加連桿。

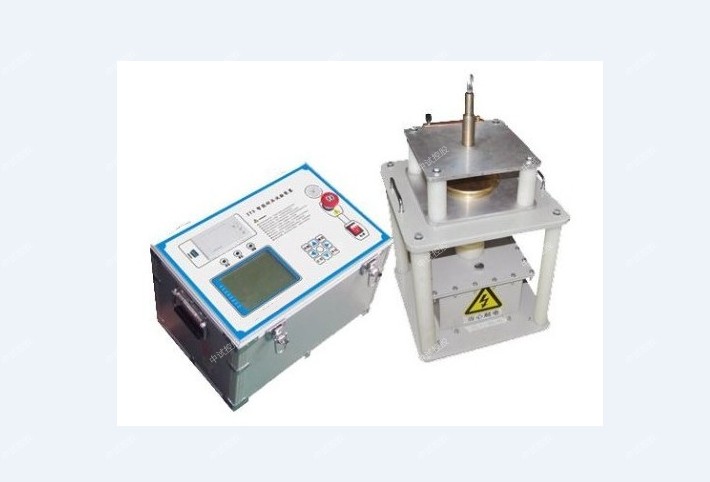

ZSML-20S絕緣子芯棒泄露電流試驗裝置

一、用途
絕緣芯棒泄露電流智能試驗裝置是根據zui新電力行業標準而設計的、性能先進的智能試驗設備，本設備專為絕緣芯棒樣品的交流耐壓測試而設計，可測量芯棒樣品的交流耐壓和交流泄漏電流。中試控股設備由智能控制箱和高壓電極組件兩部分組成。

二、特點
1. 320×240液晶顯示器、高速熱敏打印機。
2. 高壓電壓、高壓泄漏電流、低壓電壓、低壓電流4路測量方式，高精度傳感器和高性能14位AD采集芯片。
3. 人機對話全鍵盤操作方式，智能化工作全過程，自動方式和手動方式。
4. 實時顯示高壓電壓、高壓泄漏電流、低壓電壓、低壓電流，時間及耐壓結果，顯示直觀明了。
5. 高壓絕緣子芯棒測量裝置完善的過壓、過流保護，任意設定輸出電壓、高壓電流上限、低壓電流上限和計時時間。
6. 回零檢測功能，回零確定后才可進行試驗，安全可靠。
7. 具有絕緣電阻測試功能，直接反映被試品絕緣強度。
8. 逼近式調壓算法，到達設定電壓后自動耐壓計時，計時結束后自動降壓回零。
9. 超過設定高壓電流或低壓電流時自動切斷電壓輸出，降壓回零，并發生聲光報警。
10. 精良的軟硬件抗干擾設計，多種抗干擾手段，適應惡劣電磁環境。

三、ZSML-20S絕緣子芯棒泄露電流試驗裝置技術參數
設備容量：2kVA
輸入電壓：220V
額定輸入電流：9.1A
高壓輸出：0-20kV
額定輸出電流：2.000mA
分辨率：0.1uA
電極zui大開距：50mm
電極zui大直徑：￠150mm
設備固有泄漏：0.12mA/20kV（基本線性）
計時范圍：0-999S
環境溫度：－20℃至50℃
電壓精度：  ≤1.5% (F.S)± 5個字
電流精度：  ≤1.5% (F.S) ± 5個字

四、ZSML-20S絕緣子芯棒泄露電流試驗裝置操作方法及步驟：
1. 按照整機接線示意圖的接線方式，將控制器和高壓源電極連接起來。（注意：升壓變壓外殼的接地點，必須要可靠接入大地。）
2. 抬起高壓電極在高壓電極間放入被試塊，用手擰緊移動電極上的固定螺釘，然后再取出被試塊（此舉是為試驗出相同電壓下，空氣環境和設備本身的固有泄漏，為后面加試品試驗作準備。）。
3. 控制箱接入AC220V電源，打開控制箱的電源開關進入主菜單，按“確定”鍵進入“自動試驗”主界面，設置好所要試驗的“目標電壓值”和“耐壓時間”（時間設置為60S）。
4. 按開始進行“自動耐壓試驗”，等計時時間到后自動給出“高壓電壓值”和“泄漏電流值”，記住此時的“泄漏電流值”然后關掉控制箱電源。
5. 將第二步取下的相同高度被試塊放入電極間，中試控股然后打開控制箱的電源，按照第4步操作方法進行“自動耐壓試驗”，等時間到后自動給出“高壓電壓值”和“泄漏電流值”，再記住此時的“泄漏電流值”
6. ZSML-20S絕緣子芯棒泄露電流試驗裝置用第5步加了被試塊所測得的“泄漏電流值”減去第4步沒加被試塊所測得的“泄漏電流值”就是被試塊在額定電壓下的“泄漏電流值”。
7. 試驗完成后關掉控制箱電源，取下被試品試驗完畢。
8. 不同高度和直徑的被試塊，都可以按照2-6的操作步驟進行同樣的操作，測出額定電壓下的“泄漏電流值”。
五、ZSML-20S絕緣子芯棒泄露電流試驗裝置注意事項
1. 打開電源開關之前，應先將電流調節鈕按逆時針調至“零位”。
2. 高壓絕緣子芯棒測量裝置儀器應放置于干燥、通風，無腐蝕性氣體的室內。
3. 請不要私自拆卸、分解或改造儀器，否則有觸電的危險。

按上方法切換到“開始”確定后進行試驗，中試控股自動升壓過程是自動升壓到“輸出電壓”值，然后自動進行計時。
升壓過程為逼近方式，首先升到到接近目標值，然后再進行微調，保證高壓電壓值幾乎為輸出電壓值。

絕緣子俗稱瓷瓶，它是用來支持導線的絕緣體。絕緣子可以保證導線和橫擔、桿塔有足夠的絕緣。它在運行中應能承受導線垂直方向的荷重和水平方向的拉力。它還經受著日曬、雨淋、氣候變化及化學物質的腐蝕。因此，絕緣子既要有良好的電氣性能，又要有足夠的機械強度。絕緣子的好壞對線路的安全運行是十分重要的。中試控股電容測試儀采用新型勵磁線圈進行真空度的不拆卸測量,具有使用方便,不拆卸測量和測試精度高等優點,是一種實用的檢測儀器,適用于電力,鋼鐵,石化,紡織,煤炭,鐵路等部門.       絕緣子按結構可分為支持絕緣子、懸式絕緣子、防污型絕緣子和套管絕緣子。架空線路中所用絕緣子，常用的有針式絕緣子、蝶式絕緣子、懸式絕緣子、瓷橫擔、棒式絕緣子和拉緊絕緣子等。絕緣子的電氣性故障有閃絡和擊穿兩種。閃絡發生在絕緣子表面，可見到燒傷痕跡，通常并不失掉絕緣性能;擊穿發生在絕緣子的內部，通過鐵帽與鐵腳間瓷體放電，外表可能不見痕跡，但已失去絕緣性能，也可能因產生電弧使絕緣子完全破壞。對于擊穿，應注重檢查鐵腳的放電痕跡和燒傷情況
