變頻式互感器綜合測試儀

從原理上講，我們都知道無論是電壓互感器還是電流互感器都是變壓器，只是關注的參數不一樣。那么為什么同樣是變壓器一個不能短路運行一個不能開路運行呢？

正常運行時，電壓互感器二次線圈相當于開路，阻抗ZL很大，若二次回路短路時，阻抗ZL迅速減小到幾乎為零，這時二次回路會產生很大的短路電流，將損壞二次設備甚至危及人身安全。電壓互感器可以在二次側裝設熔斷器以保護其自身不因二次側短路而損壞。在可能的情況下，一次側也應裝設熔斷器以保護高壓電網不因互感器高壓繞組或引線故障危及一次系統的安全。

電流互感器在正常運行時，阻抗ZL很小，相當于二次線圈在短路狀態下運行。二次電流產生的磁通勢對一次電流產生的磁勢起去磁作用， 勵磁電流甚小，鐵芯中的總磁通很小，二次繞組的感應電動勢不超過幾十伏。如果二次側開路，二次電流等于零，去磁作用消失，但是一次線圈的ε1保持不變，其一次電流完全變為勵磁電流，引起鐵芯內磁通量Φ劇增，鐵芯處于高度飽和狀態，加之二次繞組的匝數很多，就會在二次繞組兩端產生很高(甚至可達數千伏)的電壓，不但可能損壞二次繞組的絕緣，而且將嚴重危及人身安全。因此，電流互感器二次側開路是絕對不允許的。

電壓互感器和電流互感器原理上都是變壓器，電壓互感器關注電壓的變化，電流互感器關注電流的變化。那么為什么同樣是變壓器，電流互感器不能開路運行，電壓互感器不能短路運行呢？

在正常運行時，ε1和ε2保持不變。電壓互感器一次側并聯在回路中，電壓相對較高，電流非常小，正常運行時二次側的電流也非常小幾乎為0，在二次回路中與開路無限大阻抗形成一個相對平衡。當二次側阻抗迅速減小到短路時，因為ε2保持不變，變頻式互感器綜合測試儀勢必會導致二次電流迅速增大，燒壞二次線圈。

同樣的道理，在正常運行時，ε1和ε2保持不變。電流互感器一次側串聯在回路中，電流相對較高，電壓非常小，正常運行時二次側的電壓也非常小幾乎為0，在二次回路中與短路無限小阻抗形成一個平衡。當二次回路阻抗迅速增大到開路時，二次電流迅速降為0，一次電流全部轉化為勵磁電流，導致磁通迅速增大達到飽和燒壞互感器。

所以同樣的變壓器，應用不同，結果也會不一樣。

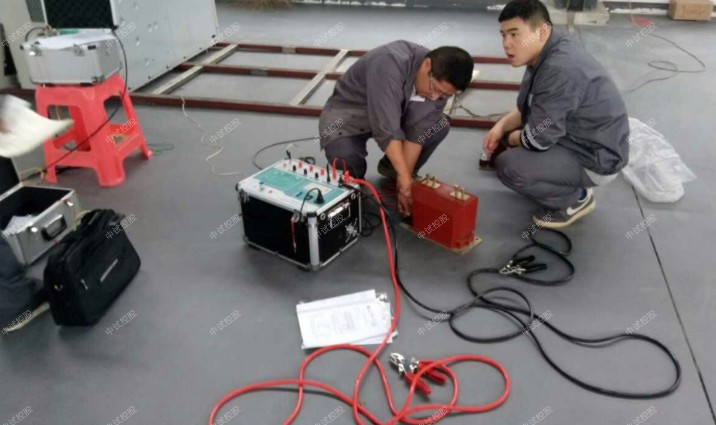

ZSFA-P 變頻式互感器特性測試儀/變頻式互感器綜合測試儀
基于低頻變頻技術的互感器勵磁特性和變比、極性測試儀
一、簡介
電流、電壓互感器測試儀器。采用高性能DSP和ARM、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平，是電力行業用于互感器的專業測試儀器。
二、特點
1、功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。
2、自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
3、測試滿足GB1208等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
4、ZSFA-P 變頻式互感器特性測試儀基于先進的低頻法測試原理，能應對拐點高達45KV的CT測試。
5、中試控股界面友好美觀，全中文圖形界面。
6、裝置可存儲2000組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成WORD報告。
7、測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
8、易于攜帶，裝置重量<9Kg。
三、參數指標
測試用途 保護類CT，保護類PT
輸出 0~180Vrms，12Arms，18A（峰值）
CT變比
變頻式互感器綜合測試儀測量 范圍 1~40000
 精度 ±0.05%
PT變比
測量 范圍 1~40000
 精度 ±0.05%
相位測量 精度 ±5min
 分辨率 0.5min
二次繞組電阻測量 范圍 0~300Ω
 精度 2%±2mΩ
中試控股交流負載測量 范圍 0~1000VA
 精度 2%±0.2VA
輸入電源電壓 AC220V±10%，50Hz
工作環境 溫度：-10οC~50οC，濕度：≤90%
尺寸、重量 尺寸340mm x 300mm x 150mm重量<9kg

變頻式互感器綜合測試儀僅需進行簡單的數字設定：設定高測試電壓、大電流裝置將自動從零逐步升壓。測試全過程自動記錄數據，并自動地將伏安特性曲線描繪并顯示出來，省去手動調壓、人工記錄、整理、描曲線等煩瑣勞動。

功能全面：

可測試CT/PT的：“伏安特性”，“5%、10%和15%誤差曲線”，“變比、極性”，“角差、比差”，“二次直阻”及“二次負載”，“二次回路”，“二次耐壓”和退磁功能。

輸出電壓高、容量大：

伏安特性試驗：中試控股單機大輸出電壓高達2500V，可用于做500KV等級1A電流互感器的伏安特性試驗。變比測試：大電流輸出高達600A。設備電源輸出全部為真實電壓和電流值，并且波形為標準正弦波，頻率為50-60Hz;能夠真正有效模擬互感器的真實狀態，符合相關檢修規定，

調壓分辨率小可以達到0.15V。

大屏幕全漢化圖形界面 、旋轉鼠標操作：

測試時直接顯示伏安曲線圖，坐標自動縮放，清晰美觀，直觀方便，面板自帶打印機，可隨時打印曲線圖及測試數據，操作采用我公司的光電旋轉鼠標進行，全面取消面板按鍵、開關、控制旋鈕等各種常規控件。操作非常方便簡單，只需左旋、右旋、點擊，便可完成所有操作。

附加功能全面：

變頻式互感器綜合測試儀帶有大容量存儲器，可存儲2000組測試數據，數據掉電永不丟失;具有完善的數據查詢、瀏覽、打印、清空等功能。拐點自動計算功能，試驗數據篩選打印功能。背光軟件調整功能;自帶日期/時間功能。帶有RS232通信接口，可以聯接筆記本電腦進行操作。也可以通過接口將數據上傳至電腦保存、顯示編輯、打印。帶有U盤接口，可通過接口將數據上傳至電腦保存、顯示編輯、打印。單機一體化，重量輕，僅重26Kg，方便攜帶，便于流動試驗。
