CTP-120P伏安互感器綜合測試儀

基于低頻變頻技術的互感器勵磁特性和變比、極性測試儀
一、簡介
電流、電壓互感器測試儀器。采用高性能DSP和ARM、產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平，是電力行業用于互感器的專業測試儀器。
二、特點
1、功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。
2、自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
3、測試滿足GB1208等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。

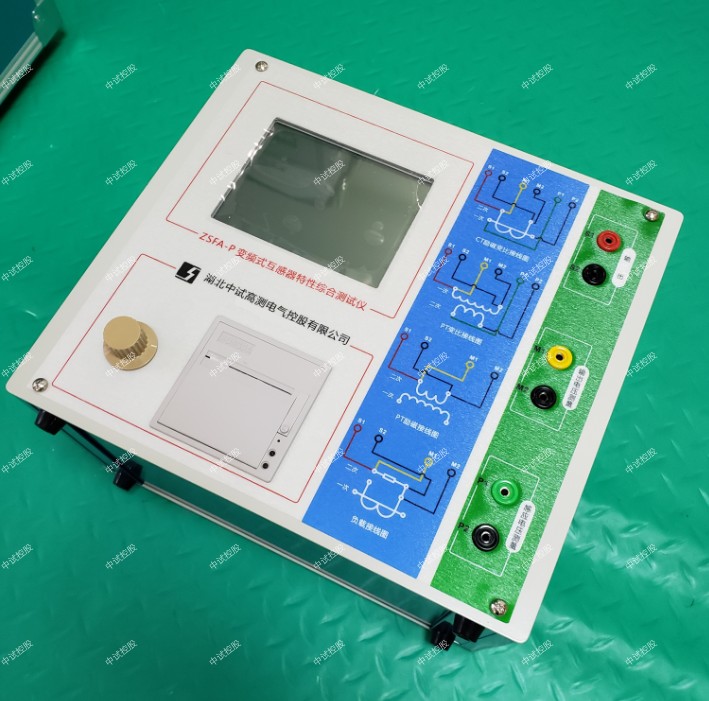

4、ZSFA-P 變頻式互感器特性測試儀、CTP-120P伏安互感器綜合測試儀基于先進的低頻法測試原理，能應對拐點高達45KV的CT測試。
5、中試控股界面友好美觀，全中文圖形界面。
6、裝置可存儲2000組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成WORD報告。
7、測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
8、易于攜帶，裝置重量<9Kg。
三、參數指標
測試用途 保護類CT，保護類PT
輸出 0~180Vrms，12Arms，18A（峰值）
CT變比
測量 范圍 1~40000
 精度 ±0.05%
PT變比
測量 范圍 1~40000
 精度 ±0.05%
相位測量 精度 ±5min
 分辨率 0.5min
二次繞組電阻測量 范圍 0~300Ω
 精度 2%±2mΩ
中試控股交流負載測量 范圍 0~1000VA
 精度 2%±0.2VA
輸入電源電壓 AC220V±10%，50Hz
工作環境 溫度：-10οC~50οC，濕度：≤90%
尺寸、重量 尺寸340mm x 300mm x 150mm重量<9kg

1、CT伏安特性概念
CT伏安特性,是指在電流互感器一次側開路的情況下,電流互感器二次側勵磁電流與電流互感器二次側所加電壓的關系曲線（電壓為縱座標，電流為橫座標），其實際上就是鐵芯的磁化曲線。
2、CT伏安特性試驗目的
(1)檢查新投產互感器的鐵芯質量,留下CT的原始實驗數據。
(2) 運行CT停運檢驗維護時通過鑒別CT伏安特性的飽和程度即電壓拐點位置,判斷運行一定時期后互感器的繞組有無匝間短路等缺陷,以便及時發現設備缺陷,確保設備安全運行。
(3)CTP-120P伏安互感器綜合測試儀以CT伏安特性為依據作CT10%誤差曲線，對CT精度進行校驗。
3、CT伏安特性試驗
測得的伏安特性曲線與伏安特性曲線或zui近的測量伏安特性曲線比較,拐點位置電壓不應有顯著降低。若有顯著降低,應檢查二次繞組是否存在匝間短路。施加于電流互感器二次接線端子上的額定頻率的電壓，若其均方根值（有效值）增加10%，勵磁電流便增加50%，則此電壓方均根值稱為拐點位置電壓。
其理論依據：拐點位置的CT鐵芯進入飽和狀態，此時勵磁電流幾乎全部損耗在鐵芯發熱上，由于CT直流電阻R2與CT二次繞組匝數有關，當CT二次繞組匝間短路時，造成直流電阻R降低，在CT伏安特性上表現為拐點位置電壓U有明顯的下降（在CT鐵芯飽和電流不變的情況下，拐點位置的電壓U0’=I飽和×R2），據此判斷CT二次繞組異常。

中試控股CTP-120P伏安互感器綜合測試儀裝置主機包含全自動升壓器、內置升流器、微機控制系統、8寸彩屏大屏幕全漢化LCD、分辨率高達1024*768，帶微型打印機、全觸摸操作、USB口、等部分。中試控股裝置主機可以直接用于做CT的伏安特性試驗、拐點計算、5％和10％誤差曲線、變比極性試驗、比差試驗、角差試驗、二次側回路負載測試、一次通流試驗。PT的伏安特性試驗、變比極性試驗，以及CT/PT的二次繞組交流耐壓，CT/PT二次直流電阻等試驗。
觸摸屏使用方法
觸摸屏的功能類似手機上使用的觸摸屏，需要執行某個操作或者指令時直接用手指點擊對應的圖標或者文字即可。
數據輸入：中試控股當需要修改數據時，請用手指直接點擊需要修改數據的位置上，單擊觸摸屏，即彈出虛擬鍵盤，直接用手指點擊所需要輸入的數據，虛擬鍵盤的確定按鍵為確定當前的輸入。返回箭頭為刪除當前的輸入數據，取消按鍵為取消當前所輸入的全部數據。

CT10%誤差曲線校驗

中試控股10%誤差曲線是保護用電流互感器的一個重要的基本特性。繼電保護裝置反應的是一次系統的故障狀況，當一次系統故障，保護裝置動作時，電流互感器一次電流通常比正常運行時的電流大得多，因此，電流互感器的誤差也會擴大。為了使電保護裝置能夠正確反應一次系統狀況而正確動作，要求電流互感器的變比誤差小于或等于10%。不論是一次電流加大，還是二次負載阻抗增加，其結果都會引起電流互感器感應電動勢的升高，從而擴大誤差。所謂10%誤差曲線是變比誤差為10%時，一次電流(I1)與其額定電流（I1N）的比值(m = I1/ I1N)和二次負載阻抗（ZY）的關系特性曲線。也可以理解為，在不同的一次電流倍數下，為使電流互感器的變比誤差小于或等于10%而允許的zui大二次負載阻抗。
實際工作中常采用伏安特性法先測量CT的伏安特性曲線，根據CT的伏安特性曲線再繪出“CT的10%誤差曲線。根據電流互感器10%誤差的曲線得出二次回路的zui大允許阻抗ZYmax與該二次回路的實際阻抗ZL進行比較，若ZL＜ZYmax則認為該電流互感器是滿足10%誤差要求的。

CT伏安特性測試儀是一種專門為測試電流互感器：伏安特性、變比、極性、誤差曲線、計算拐點和二次側回路檢查等設計的多功能現場試驗儀器。實驗時僅需設定測試電壓/電流值，設備便能夠自動升壓/升流，并將互感器的伏安特性曲線或變比、極性等實驗結果快速顯示出來，支持數據保存和現場打印，不但省去手動調壓、人工記錄、描曲線等繁瑣勞動，還能通過USB接口將測試數據上傳到電腦進行編輯保存或打印。操作簡單方便，提高工作效率。
互感器伏安特性測試儀（CT/PT）
1、互感器伏安特性測試儀支持檢測CT和PT
2、互感器伏安特性測試儀滿足 GB1207、GB1208等規程要求
3、無需外接其它輔助設備，單機即可完成所有檢測項目
4、自帶微型快速打印機、可直接現場打印測試結果
5、采用智能控制器，操作簡單
6、大屏幕液晶，圖形化顯示接口
7、按規程自動給出CT/PT（勵磁）拐點值
8、自動給出5%和10%誤差曲線
9、可保存3000組測試資料，掉電后不丟失
10、支持U盤轉存資料，可以通過標準的PC進行讀取，并生成檢測報告
11、小巧輕便≤22Kg，非常利于現場測試
