CT一次通流互感器試驗儀

針對電力互感器特性綜合測試儀進行高壓試驗時，為實現合理性以及經濟性的獲取，則需重點研究跟試驗相關的方法、條件以及安全、設計等多元化內容，旨在保障對應數據信息真實有效且準確，同時針對電力互感器特性測試儀自身所擁有綜合性能全面實施合理判定。就目前的情況來看，我國現今所開展的電力互感器特性測試儀試驗工作依然存在弊端情況，特別是需深化完善改進結果的精確可靠性。

使用原則
  1:電流互感器的接線應遵守串聯原則：即一次繞阻應與被測電路串聯，而二次繞阻則與所有儀表負載電流互感器串聯
  2:按被測電流大小，中試控股合適的變化，否則誤差將增大。同時，二次側一端必須接地，以防絕緣一旦損壞時，一次側高壓竄入二次低壓側，造成人身和設備事故
  3:二次側絕對不允許開路，因一旦開路，一次側電流I1全部成為磁化電流，引起φm和E2驟增，造成鐵心過度飽和磁化，發熱嚴重乃至燒毀線圈；同時，磁路過度飽和磁化后，使誤差增大。電流互感器在正常工作時，二次側近似于短路，若突然使其開路，則勵磁電動勢由數值很小的值驟變為很大的值，鐵芯中的磁通呈現嚴重飽和的平頂波，因此二次側繞組將在磁通過零時感應出很高的尖頂波，其值可達到數千甚至上萬伏，危及工作人員的安全及儀表的絕緣性能。另外，二次側開路使二次側電壓達幾百伏，一旦觸及將造成觸電事故。因此，電流互感器二次側都備有短路開關，防止二次側開路。在使用過程中，二次側一旦開路應馬上撤掉電路負載，然后，再停電處理。一切處理好后方可再用。
  4:為了滿足測量儀表、繼電保護、斷路器失靈判斷和故障濾波等裝置的需要，在發電機、變壓器、出線、母線分段斷路器、母線斷路器、旁路斷路器等回路中均設2～8個二次繞阻的電流互感器。
  5:對于保護用電流互感器的裝設地點應按盡量消除主保護裝置的不保護區來設置。例如：若有兩組電流互感器，且位置允許時，應設在斷路器兩側，使斷路器處于交叉保護范圍之中
  6:為了防止支柱式電流互感器套管閃絡造成母線故障，電流互感器通常布置在斷路器的出線或變壓器側
  7:為了減輕發電機內部故障時的損傷，用于自動調節勵磁裝置的電流互感器應布置在發電機定子繞組的出線側。為了便于分析和在發電機并入系統前發現內部故障，用于測量儀表的電流互感器宜裝在發電機中性點側。

一、概述

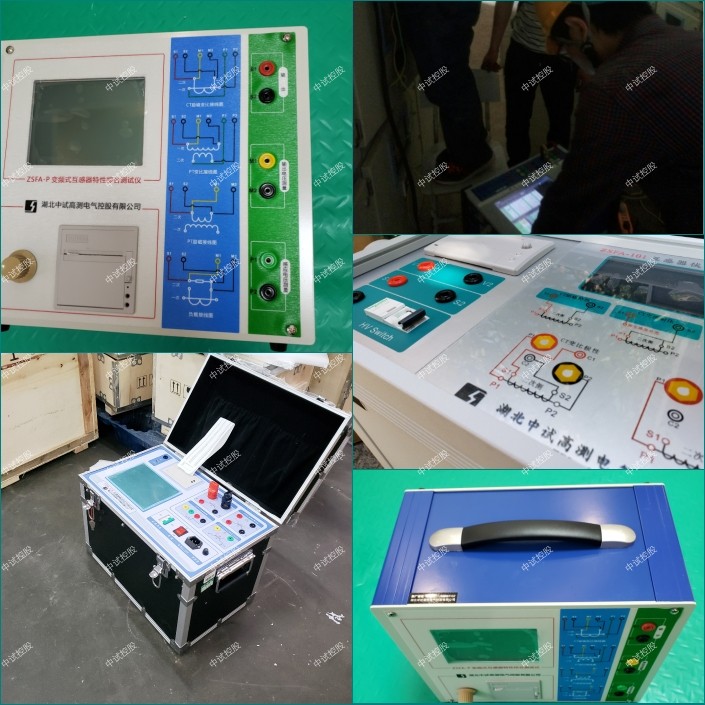

ZSFA-106 互感器特性綜合測試儀、CT一次通流互感器試驗儀是繼電器保護和高壓絕緣行業用來測試電流互感器和電壓互感器的專業檢測儀器。互感器伏安特性綜合測試儀是一款全自動化的PT、CT特性測試儀器，儀器可以完成的試驗包括： CT伏安特性試驗、PT伏安特性試驗，CT極性試驗、PT極性試驗，CT變比極性試驗和PT變比極性試驗，自動計算CT的任意點誤差曲線，CT/PT變比比差等結果參數。

技術特點
1、全自動型測試儀
只需設定zui高輸出電壓和zui大輸出電流，中試控股儀器即可從零開始自動升壓或升流進行各種試驗。試驗中自動記錄測試數據、描繪伏安特性曲線、10%和5%誤差曲線，并自動計算拐點值。省去了手動調壓、人工記錄整理、描曲線等煩瑣步驟，極大的提高了測試效率。
2、功能全面
裝置所具備的功能如下：
CT試驗：伏安特性曲線
曲線拐點自動計算
5%和10%誤差曲線
變比、極性
比差、角差測量
二次側回路負載測試
二次繞組交流耐壓
二次直流電阻測試
一次通流測試
3、 輸出保持
具有升壓保持功能，用于計量檢測及二次交流耐壓試驗。具有升流保持功能，用于二次回路檢查。
4、真有效值采樣
CT一次通流互感器試驗儀所有電壓、電流信號均為真有效值采樣，請用真有效值表進行校證。
5、單一電源，操作方便
僅需單一輸入電源，AC220V,摒棄個別的還需要380V電源才能夠達到技術要求的落后手段。
6、U盤保存
試驗的數據可通過U盤傳至PC機，中試控股由PC進行處理，顯示、打印、存儲數據及曲線報告，便了整理報告。
7、日期和時鐘
儀器自帶有系統時間，試驗時裝置自動記錄測試時間，以便于測試記錄的存儲與查看。
8、不接觸測試，安全性高
全微機化裝置，中試控股設定完成后完全不需人工接觸，儀器全自動進行測試。可使測試人員遠離高壓電路，確保測試人員安全。
9、輸出容量大
單機輸出功率大，交流電壓輸出高達2500V，電流輸出短時可達25A；1000A機型為1000A。
10、自帶大屏幕8寸彩色觸摸LCD、全漢化圖形界面
11、觸摸屏操作
采用觸摸技術進行操作。全面取消面板按鍵、開關、控制旋鈕等各種常規控件。操作簡單方便，使用長。
12、中試控股超大容量的數據存儲
CT一次通流互感器試驗儀單機各個功能試驗可存儲200組測試數據，數據掉電永久不會丟失

參數：
電源輸入電壓 AC 220V
AC 220 V 分辨率
CT伏安特性試驗 二次電流，二次電壓 0～2500V
CT變比，比差角差試驗 一次側電流 0～1000A 0.1A

結合現場情況，避雷器底座倒塌時連線及本體倒向B相TV，避雷器在傾倒過程中，外殼與TV第一、第二節之間的金屬連接部分發生碰撞并短路，短路持續時間大概300 ms，2 s后又撞擊1次，之后連線扯斷。現場情況如圖3所示，懷疑二次過電壓是由避雷器倒塌砸中CVT第一、第二節間的金屬連接部分致使第一節電容被短路所引起的。

CT10%誤差曲線校驗

10%誤差曲線是保護用電流互感器的一個重要的基本特性。繼電保護裝置反應的是一次系統的故障狀況，當一次系統故障，保護裝置動作時，電流互感器一次電流通常比正常運行時的電流大得多，因此，電流互感器的誤差也會擴大。為了使電保護裝置能夠正確反應一次系統狀況而正確動作，要求電流互感器的變比誤差小于或等于10%。不論是一次電流加大，還是二次負載阻抗增加，其結果都會引起電流互感器感應電動勢的升高，從而擴大誤差。所謂10%誤差曲線是變比誤差為10%時，一次電流(I1)與其額定電流（I1N）的比值(m = I1/ I1N)和二次負載阻抗（ZY）的關系特性曲線。也可以理解為，在不同的一次電流倍數下，為使電流互感器的變比誤差小于或等于10%而允許的最大二次負載阻抗。
實際工作中常采用伏安特性法先測量CT的伏安特性曲線，根據CT的伏安特性曲線再繪出“CT的10%誤差曲線。根據電流互感器10%誤差的曲線得出二次回路的最大允許阻抗ZYmax與該二次回路的實際阻抗ZL進行比較，若ZL＜ZYmax則認為該電流互感器是滿足10%誤差要求的。

進一步檢查線路2套差動保護屏，確認2套保護電壓回路斷線繼電器2組電壓比較回路壓差正常，差值較小，不足以使繼電器動作。從站內故障錄波器上手動錄波檢查電壓回路，電壓極性變比也正常，未見諧波分量的影響。綜合以上分析，CVT接線沒有異常，考慮到避雷器倒塌時線路并未跳閘，事故當時電壓可能有異常波動，通過調取事故當時的錄波文件，發現B相電壓有1段較長的波動，B相異常電壓二次感應電壓峰值為123.2 V，約為B相正常電壓峰值的1.5倍，持續時間在2 s左右，由于是國外進口的老保護，加之投運已久老化的原因，考慮其可能不滿足DL/T 478-2013《繼電保護和安全自動裝置通用技術條件》中4.6.1過載能力要求：“對于中性點直接接地系統的裝置，2倍額定電壓允許10 s”。可能已對繼電器造成損壞。進一步用儀器檢查2只RXBA4繼電器B相回路，確認繼電器均已損壞。經更換合格備品后再次送電成功，保護告警復歸，線路3U0降為1.05 V，電壓各項指標均正常。
