介損狀態儀

介損狀態儀是用于絕緣油等液體絕緣介質的介質損耗角以及體積電阻率的高精密儀器，絕緣油介質損耗測試儀采用一體化結構，內部結構集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓電源等主要部件，加熱部分采用了高頻感應加熱方式即非接觸式加熱，具有加熱均勻、速度快、控制方便等優點，交流試驗電源采用交直流交叉裝換，中試控股有效避免市電電壓及頻率波動對介損測試準確性影響，即便是發電機出來的電壓也不影響正常測試，絕緣油介質損耗測試儀內部標準電容器為SF6充氣三極式精密電容，該電容的介損及電容量不受環境溫度、濕度等影響，保證精度一致性。絕緣油介質損耗測試儀內部采用全數字技術以及智能化自動測量技術，配備了大屏幕液晶顯示器，全中文菜單以及中文提示功能，測試數據打印輸出，操作簡單，快捷，廣泛的用于電力企業及電力試驗部門。

中絕緣油介質損耗測試儀內部采用全數字技術，全部智能自動化測量，配備了大屏幕（240×180）液晶顯示器，全中文菜單，每一步驟都有中文提示，測試結果可以打印輸出，操作人員不需專業就能熟練使用。

絕緣油介質損耗測試儀的工作原理：

A.加熱

絕緣油介質損耗測試儀采用高頻感應爐加熱，啟動加熱后，溫控CPU發出加熱命令，采集油杯內部溫度傳感器的溫度值，加熱采用變功率控制和PWM控制兩者相結合的控制方式。在油樣溫度較低時，用大功率加熱方式，這有利于縮短油樣加熱時間；待溫度升至接近預設溫度時，采用較小功率PWM加熱方式，這樣有利于油樣加熱均勻。

高頻感應爐加熱避免了發熱塊加熱不均勻的現象。

B.控溫

在實測溫度接近預設溫度時，溫控CPU采用小功率PWM方式加熱，采樣溫度值經PID運算，分析出最佳PWM控制占空比，使溫度嚴格控制在預設溫度誤差范圍以內。

C.介損測量

試驗電壓同時加在絕緣油介質損耗測試儀內部標準電容器及油杯加壓極上，測量電路對這兩路信號進行PGA等控制后對兩通道信號進行同步AD采樣，將數字信號送DSP（數字信號處理器），DSP對其進行濾波、FFT等運算后計算出tgδ、C x 、ε等參數，送主控CPU。

D.體積電阻率測量

直流高壓試驗電壓加在油杯加壓極上，經過測試回路，產生一微弱電流信號，該微弱電流信號經測量電路放大后送進AD采樣，將數字信號送DSP（數字信號處理器），DSP對其信號進行處理，計算出Rx、ρ等參數，送主控CPU。

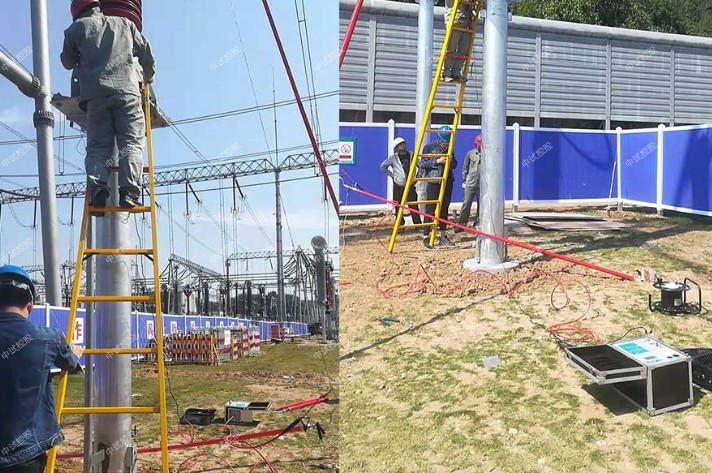

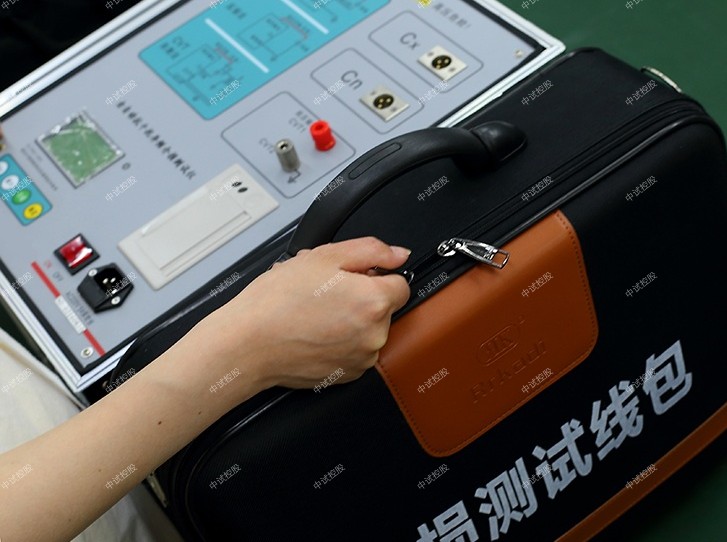

ZSAI-6000E 自動抗干擾精密介質損耗測量儀是發電廠、變電站等現場或實驗室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器，用于現場抗干擾介損測量，或試驗室精密介損測量。儀器為一體化結構，內置介損電橋、變頻電源、試驗變壓器和標準電容器等。采用變頻抗干擾和傅立葉變換數字濾波技術，全自動智能化測量，強干擾下測量數據非常穩定。測量結果由大屏幕液晶顯示，自帶微型打印機可打印輸出。

特征

1、變頻抗干擾

采用變頻抗干擾技術，在200%干擾下仍能準確測量，測試數據穩定，適合在現場做抗干擾介損試驗。

2、高精度測量

采用數字波形分析和電橋自校準等技術，配合高精度三端標準電容器，實現高精度介損測量。儀器所有量程輸入電阻低于2Ω，消除了測量電纜附加電容的影響。

3、多級安全保護，確保人身和設備安全

高壓保護：試品短路、擊穿或高壓電流波動，能以短路方式高速切斷輸出。

低壓保護：誤接380V、電源波動或突然斷電，啟動保護，不會引起過電壓。

接地保護：儀器接地不良使外殼帶危險電壓時，啟動接地保護。

C V T：高壓電壓和電流、低壓電壓和電流四個保護限，不會損壞設備；誤選菜單不會輸出激磁電壓。CVT 測量時無10kV 高壓輸出。

防誤操作：兩級電源開關；電壓、電流實時監示；多次按鍵確認；接線端子高/低壓分明；緩速升壓，可迅速降壓，聲光報警。

防“容升”：測量大容量試品時會出現電壓抬高的“容升”效應，儀器能自動跟蹤輸出電壓，保持試驗電壓恒定。

抗震性能：儀器采用獨特抗震設計，可耐受強烈長途運輸震動、顛簸而不會損壞。

高壓電纜：為耐高壓絕緣導線，可拖地使用。

4、功能強大

（1）具有正/反接線，內/外標準電容，內/外高壓多種工作模式，一體化結構，可做各種常規介損試驗，不需外接任何輔助設備。

（2）液晶顯示，菜單操作，測試數據豐富，自動分辨電容、電感、電阻型試品，自帶微型打印機可打印輸出。

（3）具有外接標準電容器接口，可外接油杯做精密絕緣油介損試驗，可外接固體材料測量電極做精密絕緣材料介損試驗，也可外接高壓標準電容器做高電壓介損試驗。

（4）自動識別50Hz / 60Hz 系統電源，并支持發電機供電，即使頻率波動大，也可正常測量。

（5）內置串聯和并聯兩種介損測量模型，方便儀器檢定。

（6）CVT 自激法變頻測量接口，C1/C2可一次接線同時測出，自動補償母線接地和標準電容器的分壓影響，無須換線和外接任何配件，自激法高壓連接線可以拖地。

（7）具有反接線低壓屏蔽功能，在220kVCVT 母線接地情況下，對C11 可進行不拆線10kV 反接線介損測量。

（8）自動識別外接高壓試驗電源頻率40Hz～70Hz，支持工頻電源、變頻電源和串聯諧振電源做大容量高電壓介損試驗。

（9）中文圖文菜單，大屏幕背光LCD 顯示更清晰，電流電壓實時監視。

（10）帶日歷時鐘，可存儲100 組測量數據。

（11）帶計算機接口。

參數

1、準確度: Cx: ±（讀數×1%+2pF）

Tgδ: ±（讀數×1%+0.00040）

2、抗干擾指標：變頻抗干擾，在200%干擾下仍能達到上述準確度

3、電容量范圍：內施高壓： 3pF～60000pF10kV

外施高壓：3pF～1.5μF/10kV

4、分辨率：最高0.001pF，4 位有效數字

tgδ 范圍：不限，分辨率0.001%，電容、電感、電阻三種試品自動識別。

5、試驗電流范圍：10μA～5A

6、內施高壓：設定電壓范圍：0.5～10kV

7、最大輸出電流：200mA

8、升降壓方式：連續平滑調節

9、電壓精度：±(1.5%×讀數+10V)

10、電壓分辨率：1V

11、試驗頻率：45-65Hz 單頻

自動雙變頻

12、頻率精度：±0.01Hz

13、外施高壓：正接線時最大試驗電流5A，工頻或變頻40-70Hz

反接線時最大試驗電流10kV/5A，工頻或變頻40-70Hz

CVT 自激法低壓輸出：輸出電壓3～50V，輸出電流3～30A

14、測量時間：約30s，與測量方式有關

15、輸入電源：AC，50Hz/60Hz±1%，市電或發電機供電

16、計算機接口：標準RS232 接口

17、存儲數據：100組

18、打印機：微型熱敏打印機

19、環境溫度：-10℃～50℃

20、相對濕度：<90%

在交流電壓作用下，電介質要消耗部分電能，這部分電能將轉變為熱能產生損耗。這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時，電介質中的電壓和電流間成在相角差ψ，ψ的余角δ稱為介質損耗角，δ的正切tgδ稱為介質損耗角正切。

tgδ值是用來衡量電介質損耗的參數。儀器測量線路包括一標準回路(Cn)和一被試回路(Cx)。標準回路由內置高穩定度標準電容器與測量線路組成，被試回路由被試品和測量線路組成。測量線路由取樣電阻與前置放大器和A/D轉換器組成。

通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位差，再由數字信號處理器運用數字化實時采集方法，通過矢量運算得出試品的電容值和介質損耗正切值。抗干擾異頻介損測試儀內部已經采用了抗干擾措施，保證在外電場干擾下準確測量。

抗干擾異頻介損測試儀，是發電廠、變電站等現場或實驗室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。儀器為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生，經變壓器升壓后用于被試品測試。

頻率可變為50Hz-65Hz，采用數字陷波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。

抗干擾異頻介損測試儀特點，擁有多種測試模式，儀器能夠分別使用內高壓、外高壓、內標準、外標準、正接法、反接法、自激法等多種方式測試;在外標準外高壓情況下可以做高電壓(大于10kV)介質損耗。

介損狀態儀多重保護，儀器具備輸入電壓波動、高壓電流、輸出短路、電源故障、過壓、過流、溫度等多重保護措施，保證了儀器安全。抗干擾異頻介損測試儀還具備設置接地檢測功能，確保不接地設備不允許升壓。
