色譜分析儀

油色譜分析儀取油樣的方法和要求，取油樣是油色譜分析過程中的一個重要環節，一般取樣方法應滿足下列要求：

(1)油樣能代表變壓器本體中的油。

(2)從取樣到分析的整個過程中油中溶解氣體盡可能保持不變。

(3)取樣方法簡單易行。

色譜儀取油樣的方法和要求，在工程實際中，主要按下列方法：

一般在設備運行狀態下，可在變壓器油箱下部放油閥處取油樣，因運行時由于對流使各部分的溶解氣體分布均勻。中試控股對產氣較慢的潛伏性故障所產生的氣體大致己擴散均勻，故從何處取油樣其測定結果是相同的。但在故障嚴重，絕緣材料分解產氣量大時，氣體來不及溶解就呈氣泡狀向上運動，產氣點以上部位的油中溶解氣就多，上下部位油中含氣量差別較大，這時，應以上下部位同時取樣為好;突發性故障后，氣體擴散往往不充分，應注意取樣時間和部位，必要時可在多處取樣;對氣體繼電器己動作的變壓器，則應同時從繼電器放氣咀上同時取氣樣作綜合分析。應避免在油循環不夠充分的體積處取樣。當某些變壓器結構不善，油難以循環均勻或取樣困難時，應設法對其結構進行改造;應注意在運行中取樣，若設備停止運行或散熱器停用時，油的對流可能不充分，應加以注意。

色譜儀取油樣的方法和要求，理想的取樣容器應為：

1)由于運行時油溫高于環境溫度，因此要求取樣后當溫度降低，油體積縮小時，容器不產生負壓空腔。

2)取樣時容器內部不殘存氣泡。

導則規定，對大油量的變壓器，電抗器等的取樣量可為50-250毫升，對少油量的設備要盡量少取，以夠用為限，中試控股實際取樣量與脫氣方法及其裝置有關，采用機械振蕩法和飽和鹽水真空攪拌法以及托里拆利真空法脫氣時，一般取樣量30毫升就夠用了。

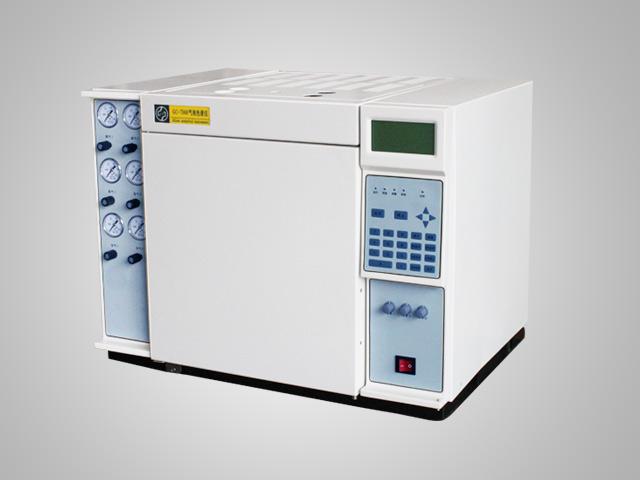

ZS2010D變壓器油色譜分析儀、色譜儀完全滿足標準《絕緣油中溶解氣體組分含量的氣相色譜測定法》、能源部標準（SD304-89）絕緣油中溶解氣體組分含量測定法，電力行業標準DL/T 722-2000《變壓器油中溶解氣體分析和判斷導則》中對氣相色譜儀的要求，標準(GB7252-2001)變壓器油中溶解氣體分析和判斷導則中所規定的要求。
ZS2010D變壓器油色譜分析儀主要應用于電力系統充油電氣設備內部故障檢測，另外，還廣泛應用于石油、化工、礦山等系統的氣體分析。
特征
1、高靈敏度、高分辨率、高分析速度，分析方法簡單。
2、專用色譜柱，分離好。一次進樣，全分析所用時間短。
3、數據由色譜工作站自動處理。
4、自動故障診斷，分析結束自動超標提示、提供符合國標的三比值診斷、TD圖示、組份濃度圖示等多種診斷方式。
5、智能溫控儀控制溫度，任何一路溫度超限均報警并自動斷電保護。

1、系統穩定時間       ＜1.0h
2、顯示精度           0.1℃
3、控溫精度           0.3℃
8、檢測組分
   組分             CH4    CO     CO2    H2     C2H2    C2H4    C2H6
色譜儀由于要分析的對象是變壓器油中溶解的氣體，而不是變壓器油本身，因此取樣方法不同于一般油質的取樣方法，一般應注意如下事項:

1)中試控股油樣應能代表設備本體油，放油閥中殘存的油應盡量排除。

2)取樣的連接方式可靠，盡量采用不使油中溶解氣體逸散和空氣混入的裝置。

3)取樣容器和連接管道中的空氣要完全排去，一般在注射器及軟管之間接一條金屬小三通來實現。

4)取樣過程中，油樣應平靜地流入容器內，而不產生氣泡。

5)抹去放油閥和連接裝置等處的污物，防止油樣污染。

6)中試控股注意設備在負壓狀態下取油樣時，可能有外部空氣引入油箱內，特別是冬季負荷較低時更應當注意。

所取油樣應盡快進行分析，油樣暫時不能分析時，保存期不得超過4天。
