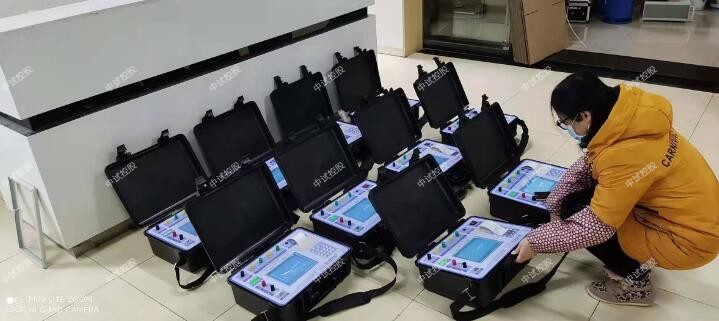

ZSCT-H電流互感器現場測試儀

現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。

并依照互感器類型和級別自動何種標準進行測試。

測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。

ZSCT-H電流互感器現場測試儀配套升流器使用的注意事項：
1、使用100A以下輸出電流時，其輸出端鈕在面板上，使用時部允許通過超過面板指示的電流。
2、若使用某一端紐（或穿心繞組），發現輸入電壓已達到250V時，且穿心匝數已達到在該輸出電流情況下允許穿心的較大匝數，其輸出電流還沒有達到應有的電流，說明輸出負載太大，需并聯另一個升流器，以增加升流器的容量。

3、并聯使用升流器時，需要檢查極性，接線時，要按正確極性連接。

簡介
發電廠與變電站的高壓電能計量裝置，以及電能計量裝置，關系到發電、送電、供電方的情況。為計量準確，必須按照《電能計量裝置檢驗規程》和《電能計量裝置技術管理規程》進行檢驗。
ZSCT-H 電流互感器現場測試儀是以測試技術，大規模電子線路設計以及符合相關規程出來的。中試控股它解決了現場檢定電流互感器、電壓互感器工作強度大、操作繁瑣問題，功能強大。
二、特點
1、ZSCT-H 電流互感器現場測試儀具有遞推法測量電流互感器誤差功能，方便現場開展計量裝置現場檢定工作。
2、現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。
3、內部具有相當于被測電流互感器同變比的標準電壓互感器，其準確度可以達到0.05級，準確的測量出被測電流互感器的變比和空載誤差。然后結合阻抗與導納的測試結果推算出互感器的誤差。
4、采用接近工頻的異頻功率電源測試，防止現場工頻電磁輻射和串聯干擾。
5、測量范圍寬，可以至5A~31500A
6、具有電流互感器變比、二次繞組內阻測試功能。
7、ZSCT-H電流互感器現場測試儀采用800×600高分辨率大屏幕TFT彩色液晶觸摸顯示，具有人性化的界面及操作設計，使用觸摸屏輔助操作，使操作變的更加方便、快捷。
8、采用精準的軟件算法，測量數據的準確性進一步提高。
9、具有智能判斷外接線狀況，提示接線錯誤、變比、極性錯誤等。
10、自動對測試數據進行化整，并判斷是否超差，超差數據顯示橙色，并且窗口右下角顯示超差，對互感器的數據特性直觀明了。
11、同時可以測試電壓互感器的變比和極性功能。
12、直接出具現場檢定結論，合格或超差。
13、大規模存貯器可存儲現場測試數據多達1000條。
14、中試控股采用RS232或USB接口連接計算機打印數據。
15、采用工程塑料模具機箱防震、防壓，保障現場操作人員的安全和設備安全。
技術指標
1、電流互感器誤差測量部分
（1）整機準確度：被測電流互感器誤差限值的1/3
（2）測試范圍：5A~25000A/5A
（3）被測電流互感器工作范圍： 1%～120%
（4）二次負荷：2.5VA～300VA 、COSφ=0.1～1.0
（5）被檢電流互感器準確度范圍：0.2及0.2S
（6）ZSCT-H電流互感器現場測試儀電阻、導納測量誤差≤5.0%
（7）測量范圍：R：0.00Ω～20.0Ω
Y: 0.000mS～100.0mS
2、電壓互感器校驗儀部分
（1）基本誤差：
百分表 ：1級
測量范圍：f ：0.0000%～200.0%
δ：0.000′～999.9′
（2）額定工作電壓：100/3V
（3）被測電壓互感器工作范圍： 20%～120%
3、儀器消耗功率：20VA
4、中試控股儀器準確度等級：0.05S級
6、重 量：10kg

ZSCT-H電流互感器現場測試儀可對電壓互感器進行定性的測量：測量時，儀器在電壓互感器 的一次側加一定的工頻電壓，即可測量其一次電壓和二次的感應電壓，得出電壓互感器在該電壓下的變比和極性以及能夠對電壓互感器做伏安特性實驗。 可外接調壓器進行試驗：若裝置單機的輸出電壓、電流不能滿足要求，也可以采用用戶自備的調壓器與裝置連接進行測試。外接調壓器試驗接線和測試方法非常簡單。

互感器綜合測試儀的應用廣泛，但是很多人并不知道該如何正確使用它，下面我們來說說110KV電流互感器現場測試儀進行變比測量的方法：
1、接線方法： 紅線接電流互感器的二次（K1）極性端。黑線接電流互感器的二次（K2）端；黃色線接電流互感器的一次（L1）極性端，綠線接電流互感器的一次（L2）端注意：如果互感器一次是穿心形式，則黃線從極性端（P1或L1）穿進，再與綠線短接即可
2、接好線后，插上電源，打開電源開關。按面板測量按鍵，等待大約10秒后，面板上數碼管即顯示出測量的結果（顯示變比值，如100/5直接顯示20，100/1直接顯示100），同時面板的極性指示燈顯示互感器此時的接線方式及極性。
3、如果要重復測量時，請按復位按鍵，之后再按測量按鍵即可進行再次測量。
4、觀察極性指示燈，如果加極性燈亮，說明紅色線或黑色線所接的是加極性，則表示示接線極性錯誤；如減極性指示燈亮，說明紅色線或黑色線所接的是減極性，則表示接線極性正確。
