CT-H電流互感器綜合校驗儀

在實際工作中用得最多。它節省了一臺電流互感器，用A、C相的合成電流形成反相的B相電流。二相雙繼電器接線方式能反應相間短路，但不能完全反應單相接地短路，所以不能作單相接地保護。這種接線方式用于中性點不接地系統或經消弧線圈接地系統作相間短路保護。

數值比用一個電流互感器時少了一半。因此為了滿足二次負載的需要，可以將兩個電流互感器的次級線圈串聯使用，串聯后變比不變，容量增加一倍。變壓器差動保護套管電流互感器的接線方式經常采用這種接線方式。

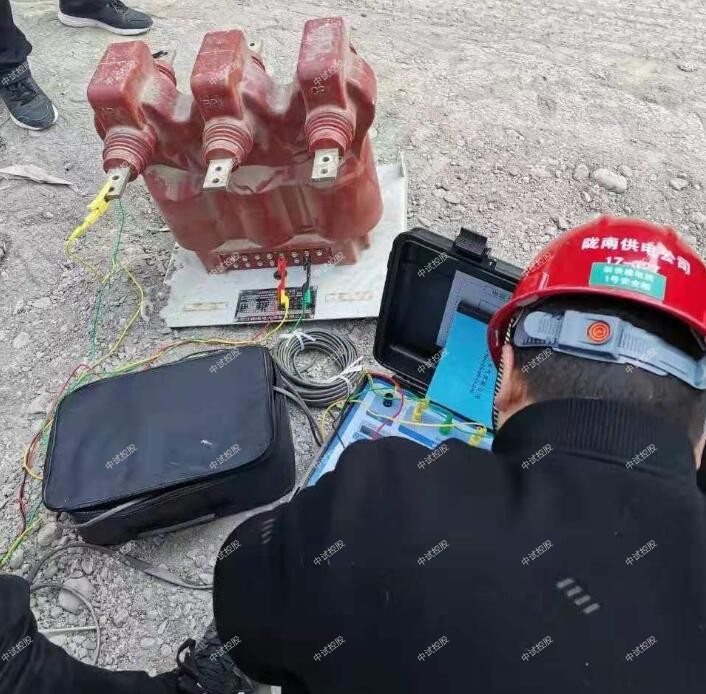

使用互感器綜合測試儀的目的是了解電流互感器本身的磁化特性，中試控股判斷是否符合要求；是目前可以發現匝層間短路的可靠方法，特別是二次繞組短路圈數很少時。
電壓互感器一次繞組線徑較細，易發生斷線、短路或匝間擊穿等故障，二次繞組因導線較粗很少發生這種情況，因而交接、大修時應測量電壓互感器一次繞組的直流電阻。各種類型的電壓互感器一次繞組的直流電阻均在幾百歐至幾千歐之間，一般采用直流電阻測試儀進行測量，測量結果應與制造廠或以前測得的數據無明顯變化。

簡介
發電廠與變電站的高壓電能計量裝置，以及電能計量裝置，關系到發電、送電、供電方的情況。為計量準確，必須按照《電能計量裝置檢驗規程》和《電能計量裝置技術管理規程》進行檢驗。
ZSCT-H 電流互感器現場測試儀、CT-H電流互感器綜合校驗儀是以測試技術，大規模電子線路設計以及符合相關規程出來的。中試控股它解決了現場檢定電流互感器、電壓互感器工作強度大、操作繁瑣問題，功能強大。
二、特點
1、CT-H電流互感器綜合校驗儀具有遞推法測量電流互感器誤差功能，方便現場開展計量裝置現場檢定工作。
2、現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。
3、內部具有相當于被測電流互感器同變比的標準電壓互感器，其準確度可以達到0.05級，準確的測量出被測電流互感器的變比和空載誤差。然后結合阻抗與導納的測試結果推算出互感器的誤差。
4、采用接近工頻的異頻功率電源測試，防止現場工頻電磁輻射和串聯干擾。
5、測量范圍寬，可以至5A~31500A
6、具有電流互感器變比、二次繞組內阻測試功能。
7、采用800×600高分辨率大屏幕TFT彩色液晶觸摸顯示，具有人性化的界面及操作設計，使用觸摸屏輔助操作，使操作變的更加方便、快捷。
8、采用精準的軟件算法，測量數據的準確性進一步提高。
9、具有智能判斷外接線狀況，提示接線錯誤、變比、極性錯誤等。
10、自動對測試數據進行化整，并判斷是否超差，超差數據顯示橙色，并且窗口右下角顯示超差，對互感器的數據特性直觀明了。
11、同時可以測試電壓互感器的變比和極性功能。
12、直接出具現場檢定結論，合格或超差。
13、大規模存貯器可存儲現場測試數據多達1000條。
14、中試控股采用RS232或USB接口連接計算機打印數據。
15、采用工程塑料模具機箱防震、防壓，保障現場操作人員的安全和設備安全。
技術指標
1、電流互感器誤差測量部分
（1）整機準確度：被測電流互感器誤差限值的1/3
（2）測試范圍：5A~25000A/5A
（3）被測電流互感器工作范圍： 1%～120%
（4）二次負荷：2.5VA～300VA 、COSφ=0.1～1.0
（5）被檢電流互感器準確度范圍：0.2及0.2S
（6）CT-H電流互感器綜合校驗儀電阻、導納測量誤差≤5.0%
（7）測量范圍：R：0.00Ω～20.0Ω
Y: 0.000mS～100.0mS
2、電壓互感器校驗儀部分
（1）基本誤差：
百分表 ：1級
測量范圍：f ：0.0000%～200.0%
δ：0.000′～999.9′
（2）額定工作電壓：100/3V
（3）被測電壓互感器工作范圍： 20%～120%
3、CT-H電流互感器綜合校驗儀消耗功率：20VA
4、中試控股儀器準確度等級：0.05S級
6、重 量：10kg

所謂10%誤差曲線是變比誤差為10%時，一次電流(I1)與其額定電流（I1N）的比值(m = I1/ I1N)和二次負載阻抗（ZY）的關系特性曲線。也可以理解為，在不同的一次電流倍數下，為使電流互感器的變比誤差小于或等于10%而允許的最大二次負載阻抗。
CT-H電流互感器綜合校驗儀實際工作中常采用伏安特性法中試控股先測量CT的伏安特性曲線，根據CT的伏安特性曲線再繪出“CT的10%誤差曲線。根據電流互感器10%誤差的曲線得出二次回路的最大允許阻抗ZYmax與該二次回路的實際阻抗ZL進行比較，若ZL＜ZYmax則認為該電流互感器是滿足10%誤差要求的。

提高電流互感器的變流比，也就是提高m10的倍數，以減少鐵芯的飽和度，中試控股根據線路的損耗與電流的平方成正比的原理，可知線路的損耗變小，輸出阻抗變大，因此帶負載能力加強了。特別是采用二次電流為IA的電流互感器，在線路長度不變的情況下，帶負載能力為原來的25倍，效果非常明顯。
