10KV 300mm2 1km電纜做耐壓設備

ZSBP-44kVA/22kV變頻串聯諧振試驗裝置技術指標

1．額定電壓：

22kV---滿足10kV電纜的交流耐壓試驗；工作頻率：30-300Hz,試驗電壓≤22kV,試驗時間5min；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次性工作60分鐘；

4．裝置自身品質因數：Q>50

5. GIS，開關等試驗滿負荷時品質因數：Q>20（與負載相關）

6．輸入電源：三相380V或單相220V

7．頻率調節范圍：30Hz～300Hz

8．系統測量精度：1.5％

9．10KV 300mm2 1km電纜做耐壓設備具有過壓、過流、零位啟動等保護功能　

四、被試品對象及試驗要求

1、10kV/300mm2電纜長度1km的交流耐壓試驗，電容量≤0.3755uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

五、中試控股裝置主要技術參數及功能

1）額定容量：44kVA；

2）輸入電源：單相220或三相380V電壓，頻率為50Hz；

3）額定電壓：22kV

4）額定電流：2A

5）工作頻率：30-300Hz；

6）裝置輸出波形：正弦波

7）波形畸變率：輸出電壓波形畸變率≤1%；

8）工作時間：額定負載下允許連續5min；過壓1.1倍1分鐘；

9）溫 升：額定負載下連續運行5min后溫升≤65K；

10）品質因素：裝置自身Q≥30(f=45Hz)；

11）保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

12）測量精度：系統有效值1.5級；

六、工作環境

環境溫度：－10℃–50℃;

相對濕度：≤90%RH;

海拔高度: ≤1000米；

七、裝置容量確定

10KV 300mm2 1km電纜做耐壓設備容量定為44kVA/22kV，分1節電抗器，電抗器單節為44kVA/22kV/2A，使用電抗器能滿足上述被試品的試驗要求。

九、系統配置及其參數

1. 激勵變壓器ZSJLB-3kVA/1.2kV/0.4kV 1臺

a) 額定容量：3kVA；

b) 輸入電壓：0-400V，單相；

c) 輸出電壓：1.2KV

d) 結 構：干式；

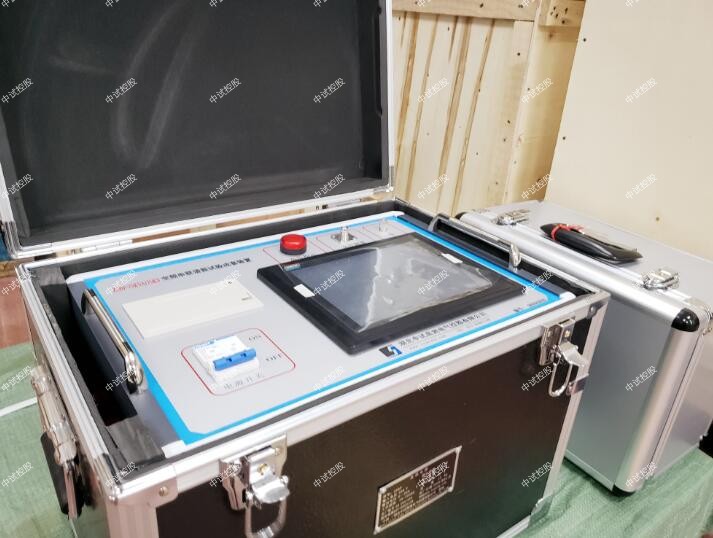

2. 變頻電源ZSBP-3kW/220/380V 1臺

a) 額定輸出容量：3kW

b) 工作電源： 220/380±10%V（單/三相），工頻

c) 輸出電壓：0 –400V，單相

d) 額定輸入電流：7.5A

e) 額定輸出電流：7.5A

f) 電壓分辨率： 0.01kV

g) 電壓測量精度：1.5%

h) 頻率調節范圍：30 – 300Hz

i) 頻率調節分辨率：≤0.1Hz

j) 頻率穩定度： 0.1%

k) 運 行 時 間：額定容量下連續60min

l) 額定容量下連續運行60min元器件最高溫度≤65K;

m) 噪 聲 水 平：≤50dB

n) 可實現以下功能：

1）變頻電源的放置為縱向和橫向，特別適合現場操作及觀察；

2）內外部具備特殊減震橡膠支撐腳和保護鋁箱，可有效減緩運輸中的顛簸震動和吊裝時的沖擊。變頻電源的長期穩定性和可靠性；

3）參數顯示：觸摸或外接鼠標大屏幕液晶界面顯示系統可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電壓、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、操作模式切換、電容，電感，頻率互換計算、參數查詢等, 還可顯示頻率曲線、電壓曲線等可直觀地判斷當次試驗諧振頻率準確及穩定性；

4）參數設置：大屏幕觸摸液晶彩屏和外接鼠標直接完成各種參數的設置，可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護、試驗模式、電容電感頻率互換計算、參數設置提示以及幫助等參數進行設置或選擇；

5）試驗模式：觸摸屏和外接鼠標操作，有全自動、半自動、手動三種運行狀態。具備升壓、調諧（含手動、自動）、分段加壓和計時、運行狀態、模式切換、故障提示、電容電感頻率互換計算功能等；

6）保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能；

7）數據存儲功能：試驗結果保存（手動保存）、打印、上傳、回查等。

① 試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態?？蓪当４嬖诖鎯ζ髦?，該存儲器為非易失存儲器，可保存50次試驗記錄；

② 數據查詢：可將已保存的試驗結果數據顯示到屏幕上，同時具有USB接口，可將數據輸出打印或利用設備所攜帶打印機打??；（打印機屬客戶自選，若客戶有此需求，須在合同中予以特別寫明）

8）自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1.0%；

9）調頻范圍及頻率分辨率均可設定：調頻范圍可設為30～300Hz、45～100Hz、200-300Hz、按需設置，可加快調諧過程；頻率分辨率根據需要，可預設為0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在調諧效率與調諧精準度之間取得優化平衡；

10）頻率調節分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移；

3. 高壓電抗器ZSDK-44kVA/22kV 1節

a) 額定容量：44kVA；

b) 額定電壓：22kV；

c) 額定電流：2A；

d) 品質因素：Q≥30 (f=45Hz)；

e) 結 構：干式；

4. 電容分壓器ZSFRC-30kV/3000pF 1套

a) 額定電壓：30kV；

b) 高壓電容量：3000pF

c) 介質損耗：tgσ≤0.5%；

d) 分 壓 比：3000：1

e) 測量精度：有效值1.5級;

中試控股串聯諧振試驗裝置除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在串聯諧振裝置輸入或輸出終端連接前，應確保本產品已正確接地。
