10.5kV/100MV水力發電機組諧振耐壓裝置

串聯諧振的頻率計算方法
串聯諧振是指被串聯電路部分的電壓和電流達到同相,即電路中電感的感抗和電容的容抗相等,從而使被研究的電路表現出純電阻特性。給定端電壓,最大電流將出現在所研究的電路中,電路中消耗的有功功率也是最大的。

1、諧振的定義:電路中L、C的兩個分量的能量相等。 當電路中的一個電抗元件釋放能量時,另一個電抗元件必須吸收相同的能量,也就是說,中試控股在兩個電抗元件之間將產生能量脈動。

2、電路必須有電感L和電容C才能產生諧振。

3、對應于共振的頻率是中試控股共振頻率,或共振頻率,用F r示

4、串聯諧振電路的條件:當q=qi2xl=i2xc時當XL=XC時,這是R-L-C串聯電路諧振的條件。

簡介
ZSBP-360kVA/30kV諧振耐壓裝置
10.5kV/100MV水力發電機組串聯諧振

1、幫助客戶實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。

特征
試品對象：10kV/100MVA水力發電機組的工頻交流耐壓試驗，zui高試驗電壓不超過23kV，單相對地電容量不大于1.6uF

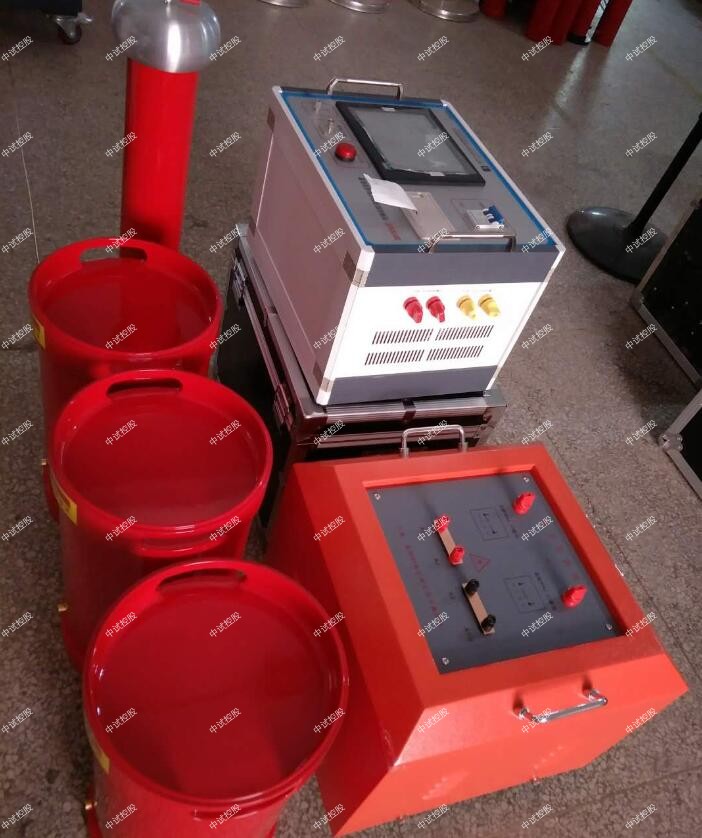

ZSBP-360kVA/30kV諧振耐壓裝置額定容量：360kVA；
額定電壓：30kV
額定電流：12A
工作頻率：工頻50Hz；
輸出電壓波形畸變率：≤0.5%；
允許連續工作時間：額定負載下5min；
額定負載下連續運行5min后溫升≤65K；
10.5kV/100MV水力發電機組諧振耐壓裝置裝置自身品質因數：Q≥30；
系統測量精度：有效值1.5級；
輸入電源：單相380V電壓，頻率為50Hz；
對被試品具有過流、中試控股過壓及試品閃絡保護；
環境溫度：－100C–50 0C，相對濕度：≤90%RH，海拔高度≤1000米；

激勵變壓器ZSJLB-30kVA/2.5kV/0.4kV                 1臺
額定容量：30kVA；
輸入電壓：400V，單相；
輸出電壓：2.5kV
結    構：干式
重    量：約120kg；
額定運行1分鐘后線圈對空氣溫升：≤65K;

諧振操作臺ZSXB（L）-30kVA/380V(內含調壓器)      1臺
額定容量：30kVA；
輸入電壓：380V；
輸出電壓：0~420V；
保護功能：零位、過流、過壓及試品閃絡保護；
重    量：約100kg；

可調電抗器ZSDK（L）-360kVA/60kV            1臺
額定容量：360kVA；
額定電壓：60kV；
額定電流：12A；
可調電感量：6H~20H；
品質因數：Q≥10；
結    構：干式；
重    量：約200kg；

交直流分壓器ZSFRC-30kV                         1臺
額定電壓：30kV
測量精度：交流有效值1.5級；
介質損耗：tgσ≤0.5%；
分壓 比：1000：1，
分壓比誤差：≤1.5%；
重    量：約10kg；

補償電容器ZSBC-30kV/0.55uF                     1臺
額定電壓：30kV
10.5kV/100MV水力發電機組諧振耐壓裝置電容量：0.55uF
重量：50kg

一臺變頻電源可同時控制多臺變頻電源輸出,只需對其中任何一臺進行操作。客戶可以先購買一套小容量的,不足以以后再購買多套并聯使用,價格優惠,使用更靈活。

110 kV及以上等級電纜的容量需求糧較大。采用空心電抗器、多串并聯替代方式、需要多少串并聯模式、一人操作、易于拆卸和裝配、隨移動,解決了重量和利用率問題。

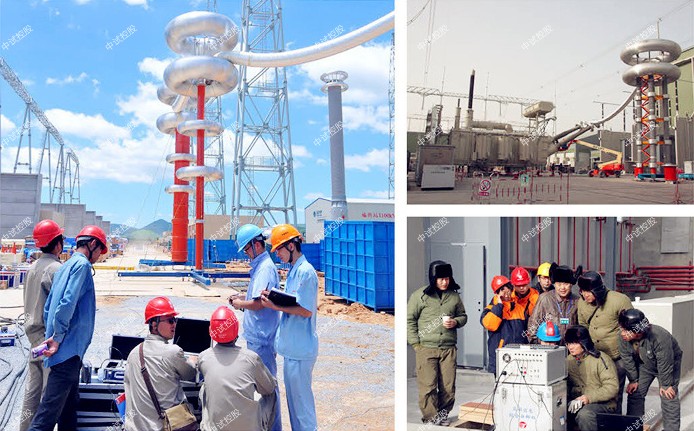

電纜進行串聯諧振直流耐壓試驗前先對其驗電并對地充分放電，中試控股將電纜兩端所連接設備斷開，試驗時不附帶其他設備;將兩端電纜頭絕緣表面擦干凈，以減少表面泄露電流所引起的誤差，必要時應在電纜頭相間加絕緣擋板。

試驗場地應做好安全措施如安圍欄、警告牌等，檢查接地線、放電棒是否接好。加壓時，應分段逐漸緩慢升電壓以防充電電流過大，并分別在0.25-1.0倍試驗電壓下停留1分鐘后讀取泄漏電流值;最后在試驗電壓下按規定的時間進行耐壓試驗，并在耐壓試驗終了前，再讀取耐壓后的泄漏電流值。

根據電纜類型不同，微安表有不同的接線方式，一般都采取微安表接在高壓側，高壓引線及微安表加屏蔽。對于帶有銅絲網屏蔽層且對地絕緣的電力電纜，也可將微安表串接在被試電纜的地線回路，在微安表兩端并聯一放電開關，測量時將開關拉開，測量后放電前將開關合上，避免放電電流沖擊損壞微安表。

應在高壓側直接測量試驗電壓。因為采用半波整流或倍壓整流時，如采取在低壓側測量電壓換算至高壓側電壓的方法，由于電壓波形和變比誤差以及雜散電流的影響，可能會使高壓試驗電壓幅值產生較大的誤差，故應在高壓側直接測量試驗電壓。

每次10.5kV/100MV水力發電機組諧振耐壓裝置試驗完畢，中試控股應先降壓，切斷電源。然后對被試電纜用每千伏約80千歐的限流電阻對地放電數次，然后再直接對地放電，放電時間應不少于5分鐘以保證充分放電。
