500mm2、35KV電纜長度1.5公里交流諧振耐壓試驗裝置

在串聯諧振狀態下，當被測產品絕緣薄弱時,電路立即斷開,測試產品的電壓迅速下降到測試電壓的十分之一 , 流過穿點的電流也迅速下降,大大降低了被測設備損壞的風險, 避免了通過測試變壓器進行電壓測試時擊穿后電流急劇增加, 對測試產品造成嚴重損壞。
勵磁變壓器的容量和電壓僅為試驗電壓和容量的1/q。中試控股試驗設備體積小,重輕,非常有利于現場試驗。

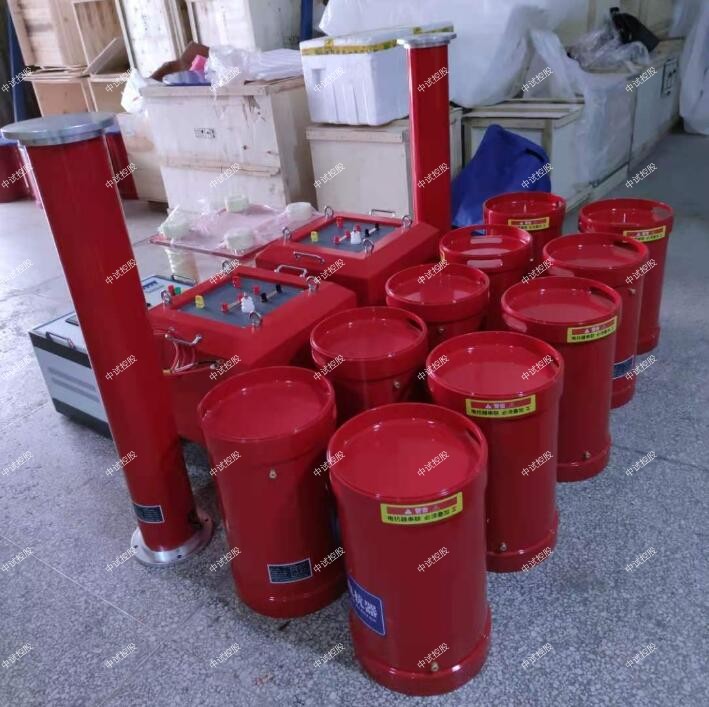

電纜串聯諧振試驗裝置主要由變頻控制電源、勵磁變壓器、電抗器、電容分壓器組成。它在電纜耐壓中起到過電壓保護、過電流保護、放電保護、擊穿跳閘保護、過熱保護等作用。
電纜串聯諧振試驗裝置主要用途在以下幾個方面：
6kV-500kV高壓交聯電纜 的交流耐壓試驗；
6kV-500kV變壓器 的工頻耐壓試驗 ；
GIS和SF6開關 的交流耐壓試驗 ；
發電機 的交流耐壓試驗
其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。

ZSBP-675KVA/270KV交流耐壓諧振試驗裝置

1、串并聯諧振基本原理：
1．1諧振耐壓試驗是利用電抗器的電感與被試品電容組成LC串聯回路，調節變頻電源輸出的電壓頻率，實現串并聯諧振，在被試品上獲得高電壓，是當前高電壓試驗的一種新方法，在國內外已經得到廣泛的使用。

2、特點：
1具有輸出容量大，輸出電壓高、可任意組合電抗器針對不同試品的交流耐壓試驗。
2具有體積小、重量輕、特別方便野外試驗。
3具有保護功能好、有過壓保護、過流保護、時間保護、閃絡保護、過熱保護、模塊保護等功能。
4具有操作極具簡單，并具有手動和自動兩檔。
5500mm2、35KV電纜長度1.5公里交流諧振耐壓試驗裝置采用大屏幕、使試驗數據一目了然，并可打印試驗結果。
6具有試品擊穿后無過電壓之虞，對試品的損壞相當小。
7試驗所需電源容量小，僅是工頻變壓器試驗所需電源容量的幾分之一，中試控股解決現場電源難找的問題。

3、設備適用范圍
滿足400mm2/110KV電纜，長度0.5公里的交流耐壓試驗。
滿足500mm2/35KV電纜，長度1.5公里的交流耐壓試驗。
滿足500mm2/10KV電纜，長度3公里的交流耐壓試驗。

5、使用環境條件
1 周圍空氣溫度：
        最高溫度：+45℃       最低溫度：-10℃；
        最大日溫差：35k       日照強度：0.1w/cm2
2 海拔高度：≤2000m ；
3 相對濕度：≤90 %
4 安裝放置地點平坦，電抗器安裝傾斜度不小于50 ；
5 周圍應無嚴重影響設備絕緣的氣體蒸氣，化學性沉積灰塵，污垢及其它介質。

6、設備具體配置
試驗要求：
400mm2/110KV電纜，長度0.5公里的交流耐壓試驗，試驗時間60min，最高試驗電壓128kv，試驗頻率30～300Hz。最大等效電容量為0.078uF。
500mm2/35KV電纜，長度1.5公里的交流耐壓試驗，試驗時間60min，最高試驗電壓52kv，試驗頻率30～300Hz。最大等效電容量為0.348uF。
500mm2/10KV電纜，長度3公里的交流耐壓試驗，試驗時間5min，最高試驗電壓22kv，試驗頻率30～300Hz。最大等效電容量為1.314uF。

電抗器的設計：
400mm2/110KV電纜，長度0.5公里的交流耐壓試驗，試驗時間60min，最高試驗電壓128kv，試驗頻率30～300Hz。最大等效電容量為0.078uF。當頻率為35Hz時。

500mm2、35KV電纜長度1.5公里交流諧振耐壓試驗裝置勵磁變壓器的配置
做400mm2/110KV電纜的交流耐壓試驗電壓128kV。因品質因數Q值在額定負載下不小于30，所以，勵磁變壓器容量15kVA。
配置的勵磁變壓器規格為15kVA、10kV。

調頻電源的配置：
調頻電源的容量等于或大于勵磁變壓器的容量取15kVA。
配置的調頻電源的規格為15kVA。

電容分壓器的配置
因400mm2/110KV電纜的交流耐壓試驗電壓128kV，所以，電容分壓器電壓為130kV、電容量為1000PF。
配置1臺的電容分壓器規格為130kv/0.001uF。

系統主要性能及參數
1、電源電壓：   380V±10%、50Hz；
  2、額定容量：  675KVA；
  3、輸出電壓：    270KV，
  4、輸出電流：  2.5A.
  5、輸出電壓波形:  正弦波；
6、輸出電壓波形畸變率: ≤0.5% ；
7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；
  8、輸出頻率范圍:     30～300Hz ；
    9、品質因數:         ≥30
10、系統噪聲:       ≤60db
11、系統測量精度:    1.0級
12、頻率分辨率:      0.01Hz
13、頻率不穩定度:    ≤0.05%
14、環境溫度：       -25℃～ +55℃
相對濕度:       ≤90%
海拔高度:       ≤2000m
15、具備手動試驗/自動調諧/自動試驗模式。
16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。
17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。
18  具備過電壓、過電流、過熱保護功能。
19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。
20、具備各種數據打印功能。

  四、系統配置及具體參數
1、變頻控制電源50KW                1臺
a) 變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。
b) 額定輸出容量: 50KW
c) 工作電源:      交流380V、50Hz 。
d) 輸出電壓:      0～500V可調。
e) 輸出電壓不穩定度≤0.05%
f) 最大輸出電流:  100A
g) 輸出波形:正弦波,      波形畸變率:≤0.5%
h) 頻率調節范圍:  30～300Hz
頻率調節分辨率: 0.001 Hz
i) 連續運行時間: 大于1小時
j) 噪聲水平:≤ 60dB
k) 變頻電源采用高性能專用微機控制電壓、頻率調節
l) 變頻電源配備專用引線和插頭與其他設備進行連接。
m) 保   護 ：具有過壓、過流、過熱、放電保護功能。
n) 具備手動試驗/自動試驗。
具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。
具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。
  O) 重   量： 26Kg
2、 勵磁變壓器50KVA            1臺
a) 額定容量:    50KVA
b) 輸入電壓:    500V
c) 輸出電壓： 2KV；4KV，10KV
d) 工作頻率范圍： 30～300Hz
e) 連續運行時間: 大于1小時
f) 電壓比測量誤差: 小于1%
g) 結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；
高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；
內置過電壓保護,防止擊穿反擊。
  h) 重   量：  250Kg ;

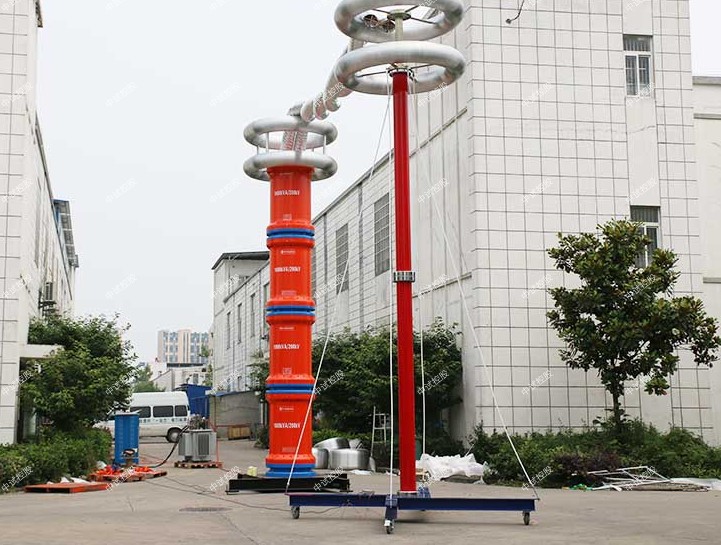

3、高壓電抗器 ZSDK-67.5/27        10臺
a) 額定容量：  67.5KVA
b) 額定電壓：  27KV
c) 額定電流：  2.5A
e) 品質因素：  Q≥30
f) 結    構：  干式；
    g)  重    量： 75Kg/臺
h) 連續運行時間：≥ 1小時
4、 電容分壓器   TRF-270/0.001                1臺
a) 額定電壓：   270KV
b) 工作頻率：    30～300Hz
c) 分 壓 比：    2000：1
d) 分壓比誤差：  ≤1%,
e) 測量精度：    交流有效值1.0級
f) 500mm2、35KV電纜長度1.5公里交流諧振耐壓試驗裝置介質損耗：    tgδ≤0.5% ;
g) 重    量：    10Kg

 串聯諧振失諧我們首先要分析，中試控股是怎么原因造成，比如電纜，如果是電纜被擊穿造成，那么，這種就必須修復電纜之后再試驗，其次，檢查是否是安全距離過近，隨著串聯諧振裝置的諧振電壓升高，安全距離過近會產生放電，放電達到一定程度也會使串聯諧振也會失諧停機，這種情況只需要簡單處理一下即可。
        串聯諧振常見的失諧基本就是以上兩種，當然還有不確定的因數，遇到這種問題我們要停機檢查，分析，不要盲目的送電。

串聯諧振的相關知識
        一、定義
        在電阻、電感及電容所組成的串聯電路內，當容抗XC與感抗XL相等時，即XC＝XL，電路中的電壓U與電流I的相位相同，電路呈現純電阻性，這種現象叫串聯諧振。當電路發生串聯諧振時，電路的阻抗Z=√R2+XC-XL2=R,電路中總阻抗最小，電流將達到最大值。
        二、危害性
        發生諧振時，由于感抗和容抗相等，所以電感和電容兩端的電壓有效值相等，即：UL=UC。又由于其相位相反，因此這兩個電壓是相互抵消的。在電容或電感的電壓有效值為：UL=UC＝XLI0=ω0LIO=ω0LU/R。式中ω0L/R稱為諧振電路的品質因數，它代表電壓比。即UC/U或UL/U。
        品質因數是衡量諧振電路特性的一個重要參數。如電路中電抗越大，電阻越小，則品質因數越高。因此電容或電感上的電壓值將比外加電壓大的多。一般電感、電容諧振電路的品質因數可達幾十甚至幾百。所以串聯諧振又叫電壓諧振。在電力系統中，串聯諧振將會產生高出電網額定電壓數倍的過電壓，對電力設備的安全造成很大危害。
        在R-L-C串聯電路中，出現線路端電壓和電流同相位的現象叫串聯諧振。

500mm2、35KV電纜長度1.5公里交流諧振耐壓試驗裝置的電抗器的配置算法

中試控股成套串聯諧振耐壓試驗裝置。對1km規格26/35kV 120 mm2的電纜進行耐壓試驗。該裝置由變頻電源、勵磁變、高壓電抗器、電容分壓器(電容量1000pF)、高壓補償電容器等組成。
根據試驗標準確定試驗電壓，并根據試驗電壓考慮串聯諧振耐壓試驗裝置電抗器的組配：
