變壓器耐壓試驗裝置

變壓器耐壓試驗中需要注意哪些事項？
變壓器能否可靠工作，最重要的指標就是絕緣結構。據有關部門調查統計，變壓器發生的故障有60％左右是在絕緣系統中，中試控股可見對變壓器絕緣性能進行質量檢測，是何等的重要。標準GB 19212.1-2003《電力變壓器、電源裝置和類似產品的安全第1部分:通用要求和試驗》對低壓變壓器工頻耐壓試驗的電壓值、受試部位等都有較詳細的規定。

一、變壓器耐壓試驗裝置耐壓試驗步驟
在試驗中應嚴格按照下列步驟進行操作，這樣才能保證試驗結果的正確判斷和測試過程的安全保障。
1．檢查試驗環境有無不安全因素存在。若沒有，則將耐壓設備開機預熱5min。
2．檢查試驗設備是否置于試驗所需的電壓擋位，其整定泄漏電流值是否符合要求。
3．將試驗設備的高壓輸出端短路，中試控股通電檢查過電流繼電器是否動作，或是否 發出擊穿信號。
4．將試驗設備的測試夾分別接在規定測試的部分（變壓器繞組、屏蔽、鐵心、框架等互相隔離的兩個或更多的零件上）。
5．操作試驗設備升壓。升壓初始，慢慢升至規定值的一半（應避免跳躍），然后迅速增加至規定電壓值（整個升壓過程大約在10 s），歷時1min ，在此期間不允許有連續飛弧和擊穿現象發生，然后將電壓慢慢退到零位，切斷電源，試驗完畢。
切記，不可采用突然斷電方法，以免瞬時失壓引起的振過電壓而將變壓器JI穿。
二、變壓器耐壓試驗裝置耐壓試驗結果的判斷方法
如果在試驗過程中發生電壓下降或發生JI穿信號，這時不要輕易判斷變壓器JI穿。應繼續進一步測試，做進一步的證實：
1．用兆歐表測其絕緣電阻，若絕緣電阻為零或接近于零，則判為擊穿；或進行二次升壓試驗，電壓逐步施加，若是擊穿，在電壓加到一定值時，可觀察到擊穿點附近出現連續的火花放電或發熱冒煙，則判為擊穿。

若第二次施壓，電壓上升了又下降，電流表的指針擺動劇烈，則判為飛弧不合格。
2．若絕緣電阻沒有太大變化，或二次升壓后可持續1min無擊穿動作，則認為第一次擊穿是空氣間隙JI穿（塵埃等物質引起），我們通常稱為飛弧 。外加電壓消失后，JI穿間隙立即自行復原，變壓器的絕緣電阻不會發生變化，變壓器的絕緣性能沒有發生變化，不能判定為不合格。

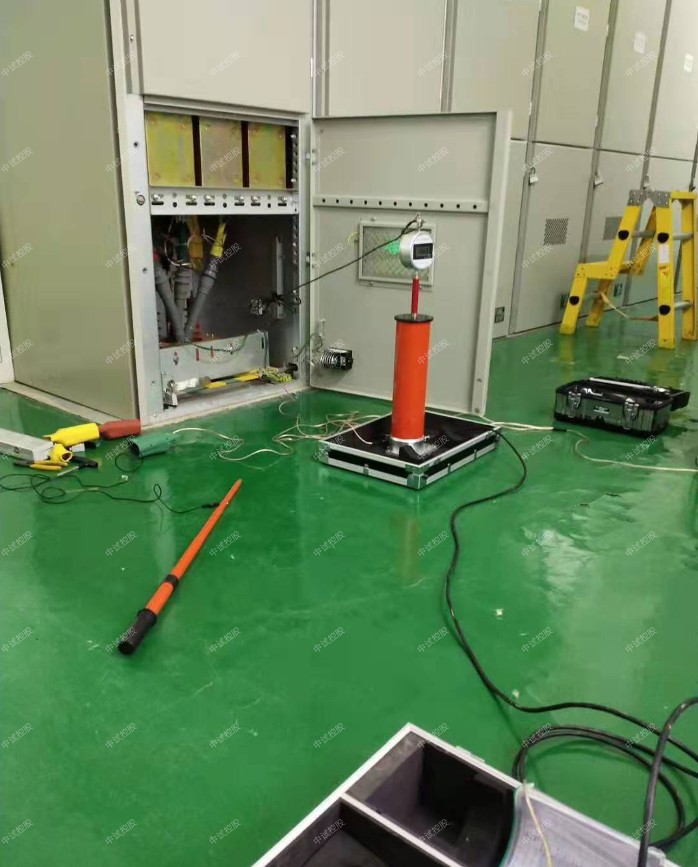

ZSZGF-60KV、5mA直流高壓發生器
直流高壓發生器是根據中國最新電力行業標準DL/T848.1-2004《高壓試驗裝置通用技術條件 第1部分：直流高壓發生器》設計制造的新一代便攜式高壓檢測儀器，專門用來檢測電力器件的電氣絕緣強度和泄漏電流。
本儀器采用高頻倍壓電路，應用最新PWM脈沖寬度調制技術和電壓電流雙閉環反饋技術，提高電源調整率和負載調整率，使電壓穩定度高，紋波小。使用進口大功率IGBT器件及其驅動技術，消除開關干擾，實現直流高壓發生器的高品質和便攜性。選用進口高頻高壓整流二極管，使倍壓筒更加小巧輕便，中試控股提升整機效率。根據EMI電磁干擾和EMC電磁兼容理論，采用屏蔽、隔離和接地等措施，提升整機安全性，并能承受額定電壓放電而不損壞。儀器保護功能齊全，具有零位保護、過壓保護、過流保護、擊穿保護，保護電路選用納秒級專用傳感器，動作迅速可靠，有效保障人身及設備安全。過壓整定選用數字撥碼開關，操作簡單并具有較高的整定精度。增設智能高精度0.75U功能按鈕，利于氧化鋅避雷器的測試。
本儀器選用一體式設計方案：倍壓筒和主機放置在一個機箱內，結合最新科技、選用最新器件，實現體積小、功率大、重量輕、操作方便、安全可靠、電源輸出質量高等優點，是高壓測試行業的理想測試儀器。
儀器功能
本儀器適用于電力、鐵路、化工、工礦、冶金、鋼鐵等部門對氧化鋅避雷器、磁吹避雷器、電力電纜、變壓器、發電機等設備進行直流耐壓試驗和泄漏試驗，亦可作靜電吸塵、噴涂等電源。

儀器特征
1.輸出電壓穩定：采用高頻倍壓電路，應用最新PWM脈沖寬度調制技術和電壓電流雙閉環反饋技術，提高電源調整率和負載調整率，使電壓穩定度高，紋波小。全量程平滑調壓，輸出電壓精度高。主機電壓表直接顯示加載在負載上的電壓值，無需外加分壓器，接線操作簡單。電壓分辨率0.1kV，電流分辨率1uA。
2.保護全面：保護功能齊全，具有零位保護、過壓保護、過流保護、擊穿保護，保護電路選用納秒級專用傳感器，動作迅速可靠，有效保障人身及設備安全。
3.0.75U功能：增設智能高精度0.75U功能一鍵按鈕，按下此按鈕，電壓電流自動跳轉至0.75U狀態，利于氧化鋅避雷器的測試。
4.零起升壓：升壓電位器零起升壓，中試控股采用進口多圈電位器，升壓過程平穩，調節精度高。
5.過壓設定：過壓整定選用數字撥碼開關，操作簡單，并具有較高的整定精度。
6.一體式設計：選用一體式設計方案，主機和倍壓筒放置在一個機箱內。選用進口高頻高壓整流二極管，使倍壓筒體積小巧，提升整機效率，便于攜帶。
7.性能可靠：關鍵器件選用高性能進口元件，倍壓筒外表涂特種絕緣材料，電氣性能好、防潮能力強、無泄漏。
8.操作簡單：儀器界面各功能按鍵，布局合理，指示清晰，易學易用。

技術參數
規格 60/5
額定電壓（kV） 60
額定電流（mA） 5
額定功率（W） 300
整機質量（kg） 9
整機體積（mm3） 465*390*190
倍壓筒高度（mm） 440
輸出電壓精度 ±(1.0%讀數±2個字)
輸出電流精度 ±(1.0%讀數±2個字)
紋波系數 ≤0.5%
工作方式 間斷使用，額定負載30分鐘
過載能力 空載電壓可超出額定電壓10%使用10分鐘
最大充電電流為1.25倍額定電流
電源 AC220V±10%　50HZ
工作環境 溫度： -10-40℃
 相對濕度：室溫為25℃時不大于85%（無凝露）
 海拔高度：1500米以下

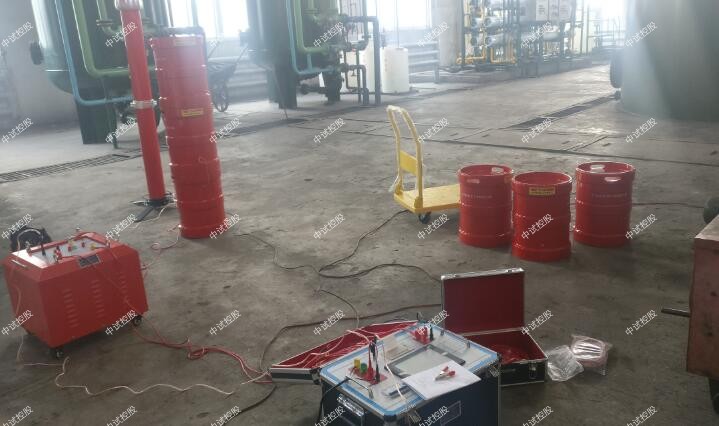

ZSBP-44kVA/44kV變頻串聯諧振耐壓試驗裝置
一、滿足試品范圍
1、11kV/300mm2電纜1km交流耐壓試驗，電容量≤0.3755uF，試驗頻率30-300Hz，試驗電壓28kV，試驗時間5min。
2、10kV開關等電氣設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過42kV，試驗時間1min。
二、裝置主要組成
1、變頻電源 ZSBP-4kW
2、激勵變壓器 ZSJL-3kVA
3、高壓電抗器 ZSDK-22kVA/22kV
4、電容分壓器 ZSFY-3000pF/50kV
三、主要功能及特征
    ZSBP系列變頻串聯諧振耐壓試驗裝置，中試控股采用調節電源頻率的方式，使得電抗器與被試電容器實現諧振，從而在被試品上獲得高電壓大電流，因其所需電源功率小、設備重量輕體積小，在國內外得到了廣泛應用，是當前高電壓試驗的新方法和潮流。
特點：
1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。
2、整個裝置單件重量很輕，便于現場使用。
3、裝置具有三種工作模式：全自動模式、手動模式、自動調諧手動升壓模式；方便用戶根據現場情況靈活選擇，提高試驗速度。
4、能存儲和異地打印數據，存入的數據編號是數字，方便識別和查找。
5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。
6、ZSBP-44kVA/44kV變頻串聯諧振耐壓試驗裝置采用DSP平臺技術，可根據用戶需要增減功能和升級，人機交換界面更為人性化。
7、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此試驗所需的電源功率只有試驗容量的1/Q。
8、設備的重量和體積大大減少。串聯諧振裝置中，省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，中試控股使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30。
9、有效改善輸出電壓波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效防止了諧波峰值對試品的誤擊穿。
10、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q，而用并聯諧振或者試驗變壓器做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。
11、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且不會出現任何恢復過電壓。
四、主要技術參數
1.額定容量：44kVA
2.額定電壓：22kV；44kV
3.額定電流：2A；1A
4.測量精度：系統有效值1.5級
5.工作頻率：30-300Hz
6.裝置輸出波形：正弦波
7.品質因素：裝置自身Q≥30(f=45Hz)
8.波形畸變率：輸出電壓波形畸變率≤1%
9.輸入電源：單相220或三相380V電壓，頻率為50Hz
10.工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘
11.溫    升：額定負載下連續運行60min后溫升≤65K
12.保護功能：過壓、過流、零位啟動、系統失諧（閃絡）等保護功能
13.環境溫度：－20℃-55℃
14.相對濕度：≤90%RH
15.海拔高度:≤3000米
五、ZSBP-44kVA/44kV變頻串聯諧振耐壓試驗裝置容量驗證
裝置容量定為44kVA，分兩節電抗器，電抗器單節為22kVA1A
六、試驗時設備組合方式
組合方式
被試品對象 電抗器選擇
（22kVA/22kV兩節） 激勵變壓器
輸出端選擇 試驗電壓(kV)
10kV/300mm2電纜1km 使用電抗器兩節并聯 1.5kV ≤22kV
10kV開關等電氣設備 使用電抗器兩節串聯 3kV ≤42kV
七、中試控股系統配置參數
(一)變頻電源ZSXZ-4kW

1)額定輸出容量：4kW
2)工作電源：220/380±10%V（單/三相），工頻
3)輸出電壓：0–400V
4)額定輸入電流：10A
5)額定輸出電流：10A
6)電壓分辨率：0.01kV
7)電壓測量精度：1.5%
8)頻率調節范圍：30–300Hz
9)頻率調節分辨率：≤0.1Hz
10)頻率穩定度：0.1%
11)運 行 時 間：額定容量下連續60min
(二)激勵變壓器ZSJL-3kVA
1)額定容量：3kVA
2)輸入電壓：0-400V
3)輸出電壓：1.5/3kV
4)結    構：干式
6)重    量：約35kg
(三)高壓電抗器ZSDK-22kVA/22kV
1)額定容量：22kVA;
2)額定電壓：22kV
3)額定電流：1A
4)電 感 量：110H/單節
5)品質因素：Q≥30 (f=45Hz)
6)結    構：干式
(四)電容分壓器ZSFY-3000pF/50kV
1)額定電壓：50kV
2)高壓電容量：3000pF
3)介質損耗：tgσ≤0.5%
4)分 壓 比：1000：1
5)測量精度：有效值1.5級
6)重    量：約8kg
(五)ZSBP-44kVA/44kV變頻串聯諧振耐壓試驗裝置補償電容器ZSBC-20000pF/40kV
1)額定電壓：40kV；
2)高壓電容量20000pF；
3)重量：8kg；

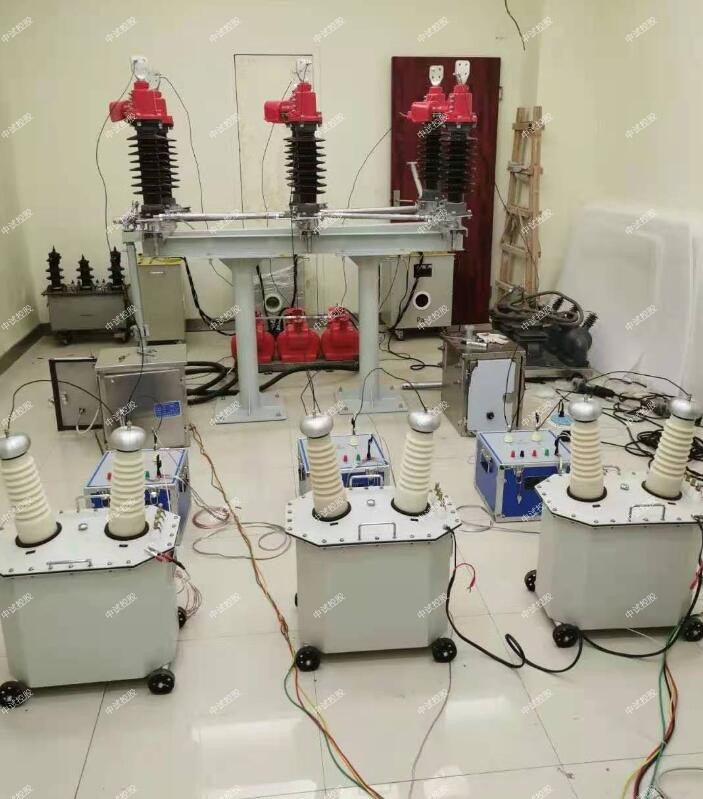

ZSYDJ-5KVA/50KV工頻耐壓試驗裝置
變壓器耐壓試驗裝置是根據DL/T848.2-2004行業標準而設計的，中試控股的全套裝置由高壓試驗變壓器和TC/XC控制箱（臺）組成，其中TC/XC控制箱（臺）由調壓器、測量、控制及保護等部分組成的一體化裝置。適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻高壓下的絕緣強度試驗。

ZSYD(J/Z)-5KVA/50KV高壓試驗變壓器：
容量：5KVA
輸入電壓：AC200V  50Hz
輸入電流：25A
輸出電壓：AC：50KV    DC：70KV
輸出電流：AC:100mA    DC:100mA

ZSXC-5KVA控制箱：
容量:5KVA
輸入電壓:AC220V 50Hz
輸入電流:23A
輸出電壓:0～250V
輸出電流:0～25A耐壓試驗設備動作電流

低壓變壓器耐壓試驗中，在試驗電壓作用下， 變壓器絕緣介質中的電場強度達到某一臨界值時，其絕緣性能開始喪失，泄漏電流劇增，當達到耐壓設備高壓側過電流繼電器預先規定的電流值時，繼電器動作，切斷高壓輸出。耐壓試驗一般均以繼電器動作與否中試控股來判定是否擊穿，因此過電流繼電器的電流整定直接關系到對試品能否正確評判，一般低壓電器相關標準明確規定100mA為高壓側過電流繼電器的整定值。

耐壓試驗，又稱電氣強度試驗或介電強度試驗，是證明設計、選材和制造工藝的合理性。中試控股也是考核變壓器安全性能的非常重要的試驗項目之一。其目的在于檢驗變壓器能否在實際運行中長期工作，而不致發生絕緣被施加的額定電壓出現飛弧事故。
