隔離刀閘耐壓試驗裝置

操作隔離開關時拉不開怎么辦？
一、隔離開關介紹

   隔離開關（Isolatingswitch）是一種主要用于“隔離電源、倒閘操作、用以連通和切斷小電流電路”，無滅弧功能的開關器件。

   隔離開關在分位置時，觸頭間有符合規定要求的絕緣距離和明顯的斷開標志；在合位置時，能承載正常回路條件下的電流及在規定時間內異常條件（例如短路）下的電流的開關設備。

    一般用作高壓隔離開關，即額定電壓在1kV以上的隔離開關，它本身的工作原理及結構比較簡單，但是由于使用量大，工作可靠性要求高，對變電所、電廠的設計、建立和安全運行的影響均較大。

    隔離開關的主要特點是無滅弧能力，只能在沒有負荷電流的情況下分、合電路。

二、隔離開關拉不開的原因 ①冰雪凍結；

②傳動機構卡澀；

③接觸部分熔接或卡住。

（1）用手動操動機構操作的

三、隔離開關拉不開的解決辦法 隔離開關發生拉不開時，不應強行拉開。操作時應注意檢查支柱絕緣子及機構的動作，防止絕緣子斷裂。

（2）用電動操動機構操作的隔離開關拉不開時，應停止操作，檢查電動機及連桿。

（3）用液壓操動機構操作的隔離開關拉不開時，應檢查液壓泵內是否缺油，油質是否變差;若是油壓降低不能操作時，應斷開油泵電源，改用手動操作。

（4）操動機構的使用部分故障不能操作時，應向調度員申請倒負載后停電處理。

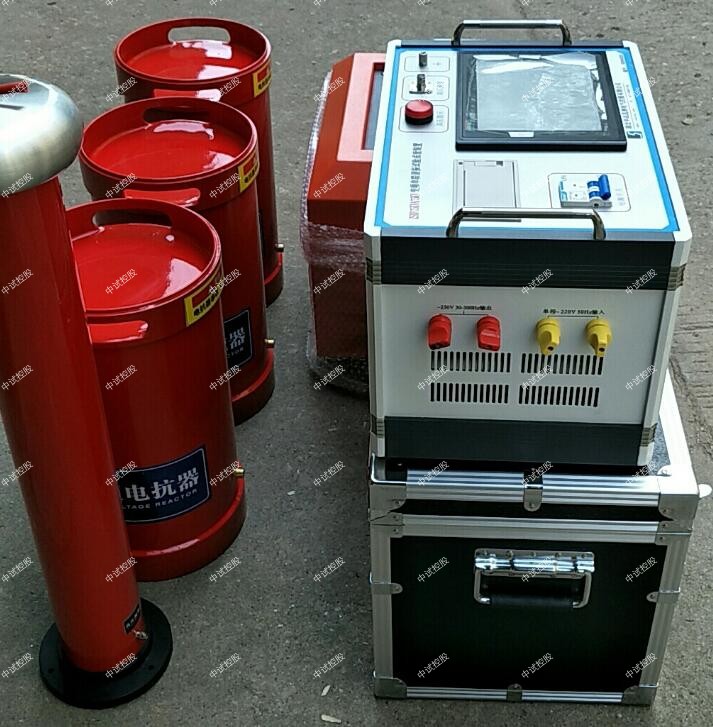

ZSBP-22kVA/22kV 變頻串聯諧振耐壓試驗裝置、隔離刀閘耐壓試驗裝置
一、 滿足試品范圍

1、10kV/25mm2電纜1km交流耐壓試驗，電容量≤0.1576uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

2、10kV/120mm2電纜0.6km交流耐壓試驗，電容量≤0.1562uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

3、10kV/300mm2電纜0.5km交流耐壓試驗，電容量≤0.1877uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

4、10kV/630mm2電纜0.2km交流耐壓試驗，電容量≤0.102uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

特征
變頻串聯諧振耐壓試驗裝置，中試控股采用調節電源頻率的方式，使得電抗器與被試電容器實現諧振，從而在被試品上獲得高電壓大電流，因其所需電源功率小、設備重量輕體積小，在國內外得到了廣泛好評和應用，是當前高電壓試驗的新方法和潮流。

我公司調頻諧振裝置主要功能及其技術特點：

1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。

2、整個裝置單件重量很輕，便于現場使用。

3、裝置具有三種工作模式：全自動模式、手動模式、自動調諧手動升壓模式；方便用戶根據現場情況靈活選擇，提高試驗速度。

4、能存儲和異地打印數據，存入的數據編號是數字，方便用戶識別和查找。

5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。

6、中試控股采用DSP平臺技術，可根據用戶需要增減功能和升級，人機交換界面更為人性化。

7、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此試驗所需的電源功率只有試驗容量的1/Q。

8、設備的重量和體積大大減少。串聯諧振裝置中，省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30。

9、有效改善輸出電壓波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效防止了諧波峰值對試品的誤擊穿。

ZSZGF-60KV、5mA直流高壓發生器、隔離刀閘耐壓試驗裝置
直流高壓發生器是根據中國最新電力行業標準DL/T848.1-2004《高壓試驗裝置通用技術條件 第1部分：直流高壓發生器》設計制造的新一代便攜式高壓檢測儀器，專門用來檢測電力器件的電氣絕緣強度和泄漏電流。
本儀器采用高頻倍壓電路，應用最新PWM脈沖寬度調制技術和電壓電流雙閉環反饋技術，提高電源調整率和負載調整率，使電壓穩定度高，紋波小。使用進口大功率IGBT器件及其驅動技術，消除開關干擾，實現直流高壓發生器的高品質和便攜性。選用進口高頻高壓整流二極管，使倍壓筒更加小巧輕便，提升整機效率。根據EMI電磁干擾和EMC電磁兼容理論，采用屏蔽、隔離和接地等措施，提升整機安全性，并能承受額定電壓放電而不損壞。儀器保護功能齊全，具有零位保護、過壓保護、過流保護、擊穿保護，保護電路選用納秒級專用傳感器，動作迅速可靠，有效保障人身及設備安全。過壓整定選用數字撥碼開關，操作簡單并具有較高的整定精度。增設智能高精度0.75U功能按鈕，利于氧化鋅避雷器的測試。
本儀器選用一體式設計方案：倍壓筒和主機放置在一個機箱內，結合最新科技、選用最新器件，實現體積小、功率大、重量輕、操作方便、安全可靠、電源輸出質量高等優點，是高壓測試行業的理想測試儀器。
儀器功能
本儀器適用于電力、鐵路、化工、工礦、冶金、鋼鐵等部門對氧化鋅避雷器、磁吹避雷器、電力電纜、變壓器、發電機等設備進行直流耐壓試驗和泄漏試驗，亦可作靜電吸塵、噴涂等電源。

儀器特征
1.輸出電壓穩定：采用高頻倍壓電路，應用最新PWM脈沖寬度調制技術和電壓電流雙閉環反饋技術，提高電源調整率和負載調整率，使電壓穩定度高，紋波小。全量程平滑調壓，輸出電壓精度高。主機電壓表直接顯示加載在負載上的電壓值，無需外加分壓器，接線操作簡單。電壓分辨率0.1kV，電流分辨率1uA。
2.保護全面：保護功能齊全，具有零位保護、過壓保護、過流保護、擊穿保護，保護電路選用納秒級專用傳感器，動作迅速可靠，有效保障人身及設備安全。
3.0.75U功能：增設智能高精度0.75U功能一鍵按鈕，按下此按鈕，電壓電流自動跳轉至0.75U狀態，利于氧化鋅避雷器的測試。
4.零起升壓：升壓電位器零起升壓，采用進口多圈電位器，升壓過程平穩，調節精度高。
5.過壓設定：過壓整定選用數字撥碼開關，操作簡單，并具有較高的整定精度。
6.一體式設計：選用一體式設計方案，主機和倍壓筒放置在一個機箱內。選用進口高頻高壓整流二極管，使倍壓筒體積小巧，提升整機效率，便于攜帶。
7.性能可靠：關鍵器件選用高性能進口元件，倍壓筒外表涂特種絕緣材料，電氣性能好、防潮能力強、無泄漏。
8.操作簡單：儀器界面各功能按鍵，布局合理，指示清晰，易學易用。

技術參數
規格 60/5
額定電壓（kV） 60
額定電流（mA） 5
額定功率（W） 300
整機質量（kg） 9
整機體積（mm3） 465*390*190
倍壓筒高度（mm） 440
輸出電壓精度 ±(1.0%讀數±2個字)
輸出電流精度 ±(1.0%讀數±2個字)
紋波系數 ≤0.5%
工作方式 間斷使用，額定負載30分鐘
過載能力 空載電壓可超出額定電壓10%使用10分鐘
最大充電電流為1.25倍額定電流
電源 AC220V±10%　50HZ
工作環境 溫度： -10-40℃
 相對濕度：室溫為25℃時不大于85%（無凝露）
 海拔高度：1500米以下

60KV一體式直流高壓發生器主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄露電流試驗。

注意事項
1、請務必反復檢查直流泄漏電流耐壓試驗儀ZGF-60KV/2mA聯接線、接地線是否正確,各部位接地要良好,嚴禁接地線串聯。注意安全距離,確保人身安全。
2、每次試驗后,應將升壓電位器回到零位(粗調、細調都回零位),按綠色按鈕,切斷高壓并關閉電源開關,zui后進行放電。
3、未經允許，請勿開啟儀器，這會影響產品的保修。自行拆卸概不負責。
4、儀器運輸時應避免雨水浸蝕,嚴防碰撞和墜落。

60KV一體式直流高壓發生器應用AIPWM技術，對PWM技術的不準確線性度進行了調整，使儀器精度得到了大幅度提高。并采用AI技術設定過壓保護和過流保護取代了數字撥盤開關只能設定電壓值，不能設定電流值及電壓飄移的問題，在保持手動0.75UDC1mA功能按鈕的基礎上，增加了AI全自動氧化鋅避雷器測量，電纜分段耐壓試驗，自動耐壓試驗功能，并可以直接打印試驗報告及保存實驗報告，避免了實驗報告手寫有錯誤的問題，保留了手動方式，增加了任意電壓、電流下打印功能，及總時間T1和分段計時T2功能。儀器增加了萬年歷和時間功能，實驗報告帶有時間和日期。

60KV一體式直流高壓發生器具有多種保護功能，如：低壓過流、低壓過壓、高壓過流、高壓過壓、零位保護、不接地保護等。推動信號快速關斷保護在輸出端采用專用傳感器取樣，反應時間為納秒級，通過納秒級的光隔離元件和納秒級的模擬開關，全過程在2微秒內將功放電路的推動信號切斷，保證在輸出短路的情況下，不損壞功率器件。是指主要用于絕緣和漏電檢測中的高壓電源，高壓電源和高壓發生器已經沒有嚴格的區別。

ZSYDJ-5KVA/50KV工頻耐壓試驗裝置、隔離刀閘耐壓試驗裝置

是根據DL/T848.2-2004行業標準而設計的，中試控股的全套裝置由高壓試驗變壓器和TC/XC控制箱（臺）組成，其中TC/XC控制箱（臺）由調壓器、測量、控制及保護等部分組成的一體化裝置。適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻高壓下的絕緣強度試驗。

 ZSYD(J/Z)-5KVA/50KV高壓試驗變壓器：
容量：5KVA
輸入電壓：AC200V  50Hz
輸入電流：25A
輸出電壓：AC：50KV    DC：70KV
輸出電流：AC:100mA    DC:100mA

ZSXC-5KVA控制箱：
容量:5KVA
輸入電壓:AC220V 50Hz
輸入電流:23A
輸出電壓:0～250V
輸出電流:0～25A

1.日期、電壓、電流、時間四組數據同藍色5.7寸大屏液晶顯示，帶背光，讀數清晰、直觀,同時顯示電壓、電流、時間等，有各種數據設置功能;

2.中試控股全中文界面，工作狀態顯示，操作簡單明了，適用面廣;

3.帶狀態顯示，帶提醒功能，使用者對設備所處的狀態一目了然;

4.輕觸式面板按鍵操作，所有功能均可通過按鍵設定，提高了產品的安全性、可靠性;

5.中試控股全數字式調校，摒棄了陳舊的電位器調整方式，現場使用極為方便;

6.按鍵直接設定電流、電壓變比，在不同變比輸入的情況下，應用自如;

7.電流、過電壓保護。保護準確、迅速，可有效保證人員和設備的安全;

8.按鍵，可輕松實現電壓的交流、直流兩種顯示方式,有自動升壓功能，有交/直流轉換顯示功能;升壓速度可調整，能滿足不同升壓速度的需求;

9.硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強;

10.路輸出，可靠的過流過壓保護，精確的電壓控制能力，較小的電壓控制誤差;可用于過流、過壓保護等不同場合;

11.電器啟動/停止條件可任意設定。可設定時間范圍1秒～9999秒;

12.遠程通信、門聯鎖警燈警鈴、外接分壓器校驗接口等;

14.積小、重量輕、結構合理、可靠耐用

使用方法：

（1）中試控股試驗前,要將高壓試驗變壓器的外殼“ ┻ ”端，

電源控制箱的接地端“ ┻ ”必須良好接地,否則將危及人身與設備的安全。

（2）操作前必須熟悉高壓試驗變壓器與電源控制箱的電氣原理接線圖。如果要做直流耐壓與泄漏試驗時，可先將高壓硅或微安表旋在高壓試驗變壓器的高壓端。

（3）中試控股準備完畢，檢查線路無誤后，可合上總電源開關，此時綠色開關指示燈亮，表示電源已接通；同時綠色停止按鈕上的指示燈也亮，假如不亮應把調壓器手柄按逆時針方向返回零位,綠色停止按鈕上的指示燈亮,否則起動按鈕拒 合閘。

（4）中試控股按下起動按鈕，紅色按鈕指示燈亮，這時按順時針每秒1.5～2千伏的速度均勻緩慢地旋動調壓器手柄，高壓逐步上升并密切注意電壓表的指示及試品情況，直到調到所需試驗高壓為止。

[高壓試驗示意圖] 高壓試驗示意圖

（5）中試控股要測試產品的耐壓試驗時間，可撥動定時器所需定時時間再按下定時，即在規定的時間里測試產品耐壓，然后報警告知，若被測產品被擊穿,過流繼電器自動跳閘，此時試品為不合格。

（6）中試控股如需保護被測產品免被擊穿，可先在高壓側連續接保護球隙調整保護球放電電壓為試驗電壓的1.15倍左右。

控制箱（臺）是由接觸式調壓器（50kVA以上為電動柱式調壓器）及其控制、保護、測量、信號電路組成。

它是通過接入220V或380V工頻電源，調節調壓器（即試驗變壓器的輸入電壓），接入高壓試驗變壓器的初級繞組，根據電磁感應原理，以獲得所需要的試驗高壓電壓值。中試控股按試驗規程，各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備都必須嚴格定期進行交流耐壓試驗。

10KV耐壓試驗機5KVA/50KV / ZSYDJ-5KVA/50KV工頻耐壓試驗裝置具有回零檢測功能，回零確定后才可進行試驗，安全可靠。具有絕緣電阻測試功能，直接反映被試品絕緣強度。

中試控股可根據用戶要求配置油浸式、干式或者SF6氣體式等各種試驗變壓器。

1．  接上外部電源，合上電源開關,控制箱綠燈、黃燈亮

(如果黃燈不亮,則說明輸出調節手柄不在零位,可逆時針旋轉調至零位,直到黃燈亮)，表示可進行試驗操作。

2．  按照被試品正常試驗所需電流大小和耐壓時間，選定電流 倍率轉換/切除開關的位置,并設定好過流繼電器、時間繼電器的動作值。（變壓器初級）過流動作設定值=過流繼電器刻度盤讀數×10×K，其中K為電流倍率轉換/切除開關的狀態值，分別為1、2、OFF，開關處于×1、×2位置的K值分別為1、2，切除位置為OFF（切除過流保護。

3．  以上所有工作完成后，中試控股表示可以送電操作：按下啟動按鈕，綠燈滅,紅燈亮,一次主回路吸合，調壓器受電。順時針旋動調壓器手柄，調壓器升壓。此時黃燈滅。密切注意高壓電壓表的指示，當升到被試品的耐壓值時，按下計時按鈕并注意被試品的情況。

4．  當耐壓計時到時，操作箱自動聲光報警。應立即逆時針旋轉調壓器手柄至零位，按停止按鈕和計時按鈕，紅燈滅，綠燈和黃燈亮。試驗即告完畢。

5．  在升壓或耐壓過程中，如發生短路、閃絡、擊穿等過流時，過流繼電器動作，切斷主回路。此時應將調壓器逆時針旋轉至零位。

6．  再次使用時,重復上述步驟。

320×240液晶顯示器、高速熱敏打印機。

可選擇3路、4路、8路等多路測量，高精度傳感器和高性能14位AD采集芯片。

人機對話全鍵盤操作方式，智能化工作全過程，任選自動方式和手動方式。

可選顯示高壓電壓、電流，低壓電壓、電流，時間及耐壓結果等數據，顯示直觀明了。

完善的過壓、過流保護，任意設定輸出電壓、高壓電流上限、低壓電流上限和計時時間。

自動試驗時可在任意點實現升壓或降壓的暫停，便于在試驗中觀察試品情況.

具有回零檢測功能，回零確定后才可進行試驗，安全可靠。

具有絕緣電阻測試功能，直接反映被試品絕緣強度。

逼近式調壓算法，中試控股到達設定電壓后自動耐壓計時，計時結束后自動降壓回零。

超過設定高壓電流或低壓電流時自動切斷電壓輸出，降壓回零，并發生聲光報警。

試驗過程中，都可以按取消按鈕退出任何試驗。試驗出現異常，可以按緊急開關切斷高壓輸出。

精良的軟硬件抗干擾設計，多種抗干擾手段，適應惡劣電磁環境。

自動錯誤診斷，易于發現和解決問題。

支持階段升壓（3階段），可任意設置每階段電壓值，便于發現試品問題。（選配）

支持升壓速度智能控制，分0.5kV/S，1kV/S

，1.5kV/S，2kV/S，2.5kV/S，3kV/S，6檔速度，方便用戶自由選擇。

支持交直流兩用功能，任選AC/DC試驗方式。

配備串級變壓器和雙高壓變壓器，實現不同電壓等級的耐壓試驗。

可選配無線遙控控制功能、遠程通信、門聯鎖警燈警鈴、外接分壓器校驗接口等。

還可定做10KV耐壓試驗機5KVA/50KV / ZSYDJ-5KVA/50KV工頻耐壓試驗裝置電壓微調功能，用于互感器校驗系統的升壓升流精密調節。

視功能:高壓電壓 低壓電流 零位指示 電源指示 工作指示 計時指示

保護功能:過流保護、零位啟動保護、聲光語言報警提醒

采用新型時間繼電器，計時范圍更廣(1S~99H)

中試控股采用新型電流繼電器，更精確、更可靠，確保人身及設備安全高壓試驗變壓器

采用新型干式變壓器絕緣，耐潮，耐沖擊，絕緣程度高結構合理，體積小，重量輕

注意事項：

1、中試控股電源產品大多都是高壓試驗設備，要求由高壓試驗專業人員使用，使用前應仔細閱讀使用說明書，并經反復操作訓練。

2、操作人員應不少于2人。使用時應嚴格遵守本單位有關高壓試驗的安全作業規程。

3、為了保證試驗的安全正確，除必須熟悉本產品說明書外，還必須嚴格按有關標準和規程進行試驗操作。

4、各聯接線不能接錯，特別是接地線不能接錯。否則可導致試驗裝置損壞。

5、本裝置使用時，輸出的是高電壓或超高電壓，必須可靠接地，注意操作安全距離。

說明： 1 、 如有特殊參數要求，可按用戶的技術參數進行設計制作。

結構

隔離刀閘耐壓試驗裝置 / ZSYDJ-5KVA/50KV工頻耐壓試驗裝置鐵芯為單框式。線圈采用同芯圓筒多層塔式結構，初級低壓繞組繞在鐵芯上，次級高壓繞組繞在低壓繞組外側，這種同軸布置減少了繞組間的藕合損耗。中試控股產品的外殼制成與器芯配合較佳的八角形結構，整體外型美觀大方，變壓器10KVA以上裝有可移動的尼龍輪。

原理

隔離刀閘耐壓試驗裝置 / ZSYDJ-5KVA/50KV工頻耐壓試驗裝置為單相變壓器，單臺高壓工頻交流耐壓試驗裝置的工作過程，用交流220V（10KVA以上為380V）電壓接入電源控制箱（臺），經電源控制箱（臺）內自藕調壓器，調節0~200V或380V電壓至工頻交流耐壓試驗裝置的初級繞組，根據電磁感應原理，在工頻交流耐壓試驗裝置高壓繞組可獲得試驗所需的高電壓。

交直流兩用高壓工頻交流耐壓試驗裝置做直流耐壓和泄漏試驗使用接線方法見圖5。由于是交直流兩用高壓工頻交流耐壓試驗裝置，應把高壓硅堆短路桿從套管中抽出，使工頻交流耐壓試驗裝置為直流輸出狀態。做直流泄漏試驗前，先根據泄漏試驗中輸出端斷路電流不超過高壓硅堆的最大整流為宜，選擇好限流電阻（水電阻）的阻值，再根據被試品對直流高壓波形的要求選擇好高壓濾波電容的電容值。為了提高對被試品施加電壓的測量精度，應在高壓側接入FRC阻容分壓器來測量電壓。

隔離刀閘耐壓試驗裝置中試控股從零位開始按順時針方向勻速旋轉調壓器手輪升壓。（升壓方式有：快速升壓法即20S逐級升壓法；慢速升壓法，即60S逐級升壓法；級慢速升壓法供選用）電壓從零開始按選定的升壓速度升到您所需額定試驗電壓或額定直流電流下的參考電壓。試驗中應嚴密注意直流高壓表、泄漏電流表指示以及被試品的情況。試驗完畢后，應訊速均勻將高壓降至零位，按一下停止按鈕，高壓、低壓輸出停止，然后切斷電源。此時應用直流高壓放電棒給被試品及試驗裝置本身充分放電。
