補償電容器耐壓試驗裝置

串聯補償電容器怎樣使用？

串聯補償電容器主要應用在輸配電線路上，將電容器與線路串聯以提高線路輸送容量，減少系統的功率損耗和電能損耗，提高輸送電力的能力。
安裝補償電容器有何技術要求？

(1)為了節省安裝面積，高壓電容器可以分層安裝于鐵架上，但垂直放置層數應不多于三層。水平放置行數一般為一行，以保證散熱良好。
    (2)安裝高壓電容器的鐵架成一排或兩排布置，排與排之間應留有巡視檢查的走道，走道寬應小于1. 5m。

    (3)高壓電容器組的鐵架必須設置鐵絲網遮攔，遮欄的網孔以3-4 cm2為宜。
    (4)電容器鐵架上不必裝設水平層間隔板，以免妨礙空氣流通。上、中、下三層電容器的安裝位置要一致，銘牌向外。
    (5)高壓電容器外殼之間的距離，  般應不小于lOOmm；低壓電容器外殼之間的距離應不小于50mm。
    (6)在高壓電容器室內，下層電容器底部與地面的距離應不小于0.3m；上層電容器底部對地面的垂直距離一般應不大于2- 5m。
    (7)每臺電容器與母線相連的接線應采用單獨的軟線．不要采用硬母線連接的方式，以免安裝或運行過程中對瓷套管產生應力造成漏油或損壞。
    (8)安裝時，必須使電氣回路和接地部分的接觸面良好。因為電容器回路中的任何不良接觸，均可能產生高頻振蕩電弧，而使電容器的工作電場強度增高和發熱損壞。
    (9)低壓電容器組應接成三角形，放電電阻每相由兩個220V燈‘泡串聯。高壓電容器組原則上應接成中性點不接地的星形．容量較小的也可接成三角形。
    (10)高壓電容器組應直接與放電裝置連接，中間不應設置開關或熔斷器。低壓電容器組可設自動接通的連鎖接點，電容器拉閘時自動接通，合閘時自動斷開。
    (11)當有高次諧波超過規定值時，應設抑制諧波的電抗器，可兼作限制合閘涌流的電抗器用。
    (12)電容器的載流部分，開關設備及導線的長期允許電流，高壓應不小于電容器額定電流的1.35倍，低壓不應小于電容器額定電流的1.5倍。

ZSZGF-60KV、5mA直流高壓發生器/補償電容器耐壓試驗裝置
直流高壓發生器是根據中國最新電力行業標準DL/T848.1-2004《高壓試驗裝置通用技術條件 第1部分：直流高壓發生器》設計制造的新一代便攜式高壓檢測儀器，專門用來檢測電力器件的電氣絕緣強度和泄漏電流。
本儀器采用高頻倍壓電路，應用最新PWM脈沖寬度調制技術和電壓電流雙閉環反饋技術，提高電源調整率和負載調整率，使電壓穩定度高，紋波小。使用進口大功率IGBT器件及其驅動技術，消除開關干擾，實現直流高壓發生器的高品質和便攜性。選用進口高頻高壓整流二極管，使倍壓筒更加小巧輕便，提升整機效率。根據EMI電磁干擾和EMC電磁兼容理論，采用屏蔽、隔離和接地等措施，提升整機安全性，并能承受額定電壓放電而不損壞。儀器保護功能齊全，具有零位保護、過壓保護、過流保護、擊穿保護，保護電路選用納秒級專用傳感器，動作迅速可靠，有效保障人身及設備安全。過壓整定選用數字撥碼開關，操作簡單并具有較高的整定精度。增設智能高精度0.75U功能按鈕，利于氧化鋅避雷器的測試。
本儀器選用一體式設計方案：倍壓筒和主機放置在一個機箱內，結合最新科技、選用最新器件，實現體積小、功率大、重量輕、操作方便、安全可靠、電源輸出質量高等優點，是高壓測試行業的理想測試儀器。
儀器功能
本儀器適用于電力、鐵路、化工、工礦、冶金、鋼鐵等部門對氧化鋅避雷器、磁吹避雷器、電力電纜、變壓器、發電機等設備進行直流耐壓試驗和泄漏試驗，亦可作靜電吸塵、噴涂等電源。

儀器特征
1.輸出電壓穩定：采用高頻倍壓電路，應用最新PWM脈沖寬度調制技術和電壓電流雙閉環反饋技術，提高電源調整率和負載調整率，使電壓穩定度高，紋波小。全量程平滑調壓，輸出電壓精度高。主機電壓表直接顯示加載在負載上的電壓值，無需外加分壓器，接線操作簡單。電壓分辨率0.1kV，電流分辨率1uA。
2.保護全面：保護功能齊全，具有零位保護、過壓保護、過流保護、擊穿保護，保護電路選用納秒級專用傳感器，動作迅速可靠，有效保障人身及設備安全。
3.0.75U功能：增設智能高精度0.75U功能一鍵按鈕，按下此按鈕，電壓電流自動跳轉至0.75U狀態，利于氧化鋅避雷器的測試。
4.零起升壓：升壓電位器零起升壓，采用進口多圈電位器，升壓過程平穩，調節精度高。
5.過壓設定：過壓整定選用數字撥碼開關，操作簡單，并具有較高的整定精度。
6.一體式設計：選用一體式設計方案，主機和倍壓筒放置在一個機箱內。選用進口高頻高壓整流二極管，使倍壓筒體積小巧，提升整機效率，便于攜帶。
7.性能可靠：關鍵器件選用高性能進口元件，倍壓筒外表涂特種絕緣材料，電氣性能好、防潮能力強、無泄漏。
8.操作簡單：儀器界面各功能按鍵，布局合理，指示清晰，易學易用。

技術參數
規格 60/5
額定電壓（kV） 60
額定電流（mA） 5
額定功率（W） 300
整機質量（kg） 9
整機體積（mm3） 465*390*190
倍壓筒高度（mm） 440
輸出電壓精度 ±(1.0%讀數±2個字)
輸出電流精度 ±(1.0%讀數±2個字)
紋波系數 ≤0.5%
工作方式 間斷使用，額定負載30分鐘
過載能力 空載電壓可超出額定電壓10%使用10分鐘
最大充電電流為1.25倍額定電流
電源 AC220V±10%　50HZ
工作環境 溫度： -10-40℃
 相對濕度：室溫為25℃時不大于85%（無凝露）
 海拔高度：1500米以下

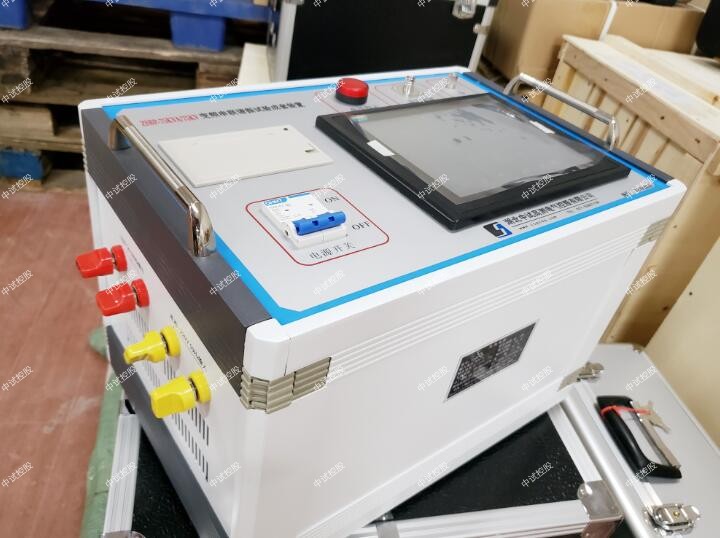

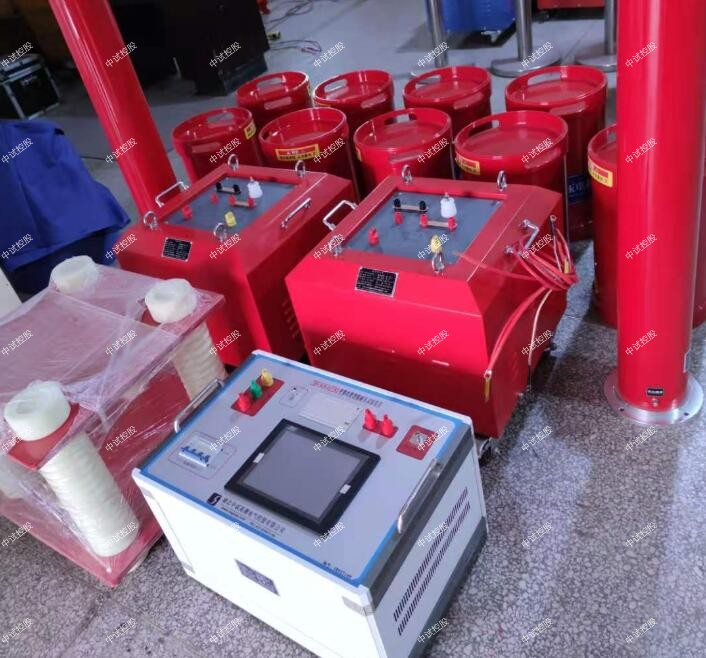

ZSBP-324kVA/270kV變頻串聯諧振交流耐壓裝置/補償電容器耐壓試驗裝置
串聯諧振被試品對象及試驗要求：

110kV開關、母線、絕緣子、套管等電氣設備的交流耐壓試驗，中試控股試驗頻率為20-300Hz,試驗電壓不超過265kV。

110kV/40000kVA主變分段絕緣的交流耐壓試驗，電容量≤0.018μF，試驗頻率為45-65Hz，試驗電壓不超過80kV。

35kV/300mm2電纜1km，電容量≤0.1945μF，試驗頻率為20-300Hz,試驗電壓52kV。

6kV/3*120mm2電纜6500m，電容量≤2.13μF，試驗頻率為20-300Hz,試驗電壓15kV。

10kV/50MW發電機，中試控股電容量≤0.33uF，試驗頻率為45-55Hz，試驗電壓不超過23kV。

工作環境：

環境溫度：－150C –40 0C;

相對濕度：≤90%RH;

海拔高度: ≤3000米；

裝置主要技術參數及功能：

額定容量：324kVA；

輸入電源：單相220V/三相380V電壓，頻率為50Hz；

額定電壓：45kV；90kV；180kV；270kV

額定電流：7.2A；3.6A；1.8A；1.2A；

工作頻率：20-300Hz；

波形畸變率：輸出電壓波形畸變率≤1%；

工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

溫 升：中試控股額定負載下連續運行60min后溫升≤65K；

品質因素：裝置自身Q≥30(f=45Hz)；

保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

測量精度：系統有效值1.5級；
特點：
1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。
2、整個裝置單件重量很輕，便于現場使用。
3、裝置具有三種工作模式：全自動模式、手動模式、自動調諧手動升壓模式；方便用戶根據現場情況靈活選擇，提高試驗速度。
4、能存儲和異地打印數據，存入的數據編號是數字，方便識別和查找。
5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。
6、ZSBP-44kVA/44kV變頻串聯諧振耐壓試驗裝置采用DSP平臺技術，可根據用戶需要增減功能和升級，人機交換界面更為人性化。
7、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此試驗所需的電源功率只有試驗容量的1/Q。
8、設備的重量和體積大大減少。串聯諧振裝置中，省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，中試控股使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30。
9、有效改善輸出電壓波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效防止了諧波峰值對試品的誤擊穿。
10、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q，而用并聯諧振或者試驗變壓器做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。
11、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且不會出現任何恢復過電壓。

ZSYDJ-5KVA/50KV工頻耐壓試驗裝置/補償電容器耐壓試驗裝置

補償電容器耐壓試驗裝置 / ZSYDJ-5KVA/50KV工頻耐壓試驗裝置 是根據DL/T848.2-2004行業標準而設計的，中試控股的全套裝置由高壓試驗變壓器和TC/XC控制箱（臺）組成，其中TC/XC控制箱（臺）由調壓器、測量、控制及保護等部分組成的一體化裝置。適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻高壓下的絕緣強度試驗。

 ZSYD(J/Z)-5KVA/50KV高壓試驗變壓器：
容量：5KVA
輸入電壓：AC200V  50Hz
輸入電流：25A
輸出電壓：AC：50KV    DC：70KV
輸出電流：AC:100mA    DC:100mA

ZSXC-5KVA控制箱：
容量:5KVA
輸入電壓:AC220V 50Hz
輸入電流:23A
輸出電壓:0～250V
輸出電流:0～25A

無功補償裝置使用的電容器組，一般是由標準電壓、低損耗電容器單元組成，按串、并聯連接成所需要的額定容量和額定電壓。在運行中應注意巡視檢查以下項目：

(1)電容器外殼有無膨脹變形和漏油現象。

(2)電容器套管、絕緣子有無閃絡放電現象。

(3)電容器有無嗡嗡聲和放電現象。

(4)電容器外熔斷絲有無熔斷掉牌。

(5)環境溫度是否超過電容器的允許工作溫度。

(6)在出現保護跳閘，或環境溫度長期過高、電容器大量漏油時，手動跳閘后禁止合閘。
