高壓輸電線路綜合測試儀

 相關規程標準:

      《 DL/T 1119-2010 輸電線路參數測試儀通用技術條件中試控股 》
      《 110千伏及以上送變電基本建設工程啟動驗收規程 》
      《 DL/T 559-94  220-500kV電網繼電保護裝置運行整定規程 》
      《 GB 50150 - 2016 電氣裝置安裝工程電氣設備交接試驗標準中試控股 》

高壓輸配電線路運行維護的要點
　　 線路的防風維護
　　桿塔是高壓輸配電線路的重要組成部分，桿塔穩固是高壓輸配電線路正常工作的基本保障，但是，在現實生活中，風力的大小會直接影響桿塔的水平荷載，如果桿塔地基牢固度不足，就會出現桿塔傾斜、倒塌等情況。對此，在維護工作中，需要適當加寬、加強塔基，提高塔基的牢固程度，使其對較大等級風力有足夠抵抗能力，有效保障線路的正常工作。
　　 線路的防雷維護
　　雷擊是高壓輸配電線路最容易發生的安全問題，做好雷擊的防護十分必要，防護措施主要有：①安裝避雷線、避雷針或者避雷器等，通過這些避雷設施，預防雷電直接接觸導線，有效減小導線所受到的傷害，降低導線故障率；②使用自動重合閘，中試控股使短路線路短時間內可以自動合閘通電，降低雷擊跳閘的影響，發揮補救與控制作用。
　　 絕緣子的防污維護
　　絕緣子是預防高壓輸配電線路短路故障發生的重要裝置，絕緣子受污后，其絕緣能力會被削弱，發生絕緣子閃絡，造成電流外漏，引發短路等一系列故障。所以，必須做好絕緣子的防污維護，做好絕緣子的日常清理與定時定點清理，并安裝探測器來監測地漏電流，根據監測結果來判斷絕緣子的污染情況，做出合理的清理計劃。

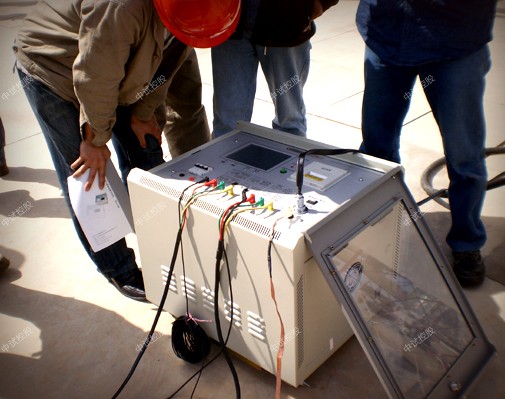

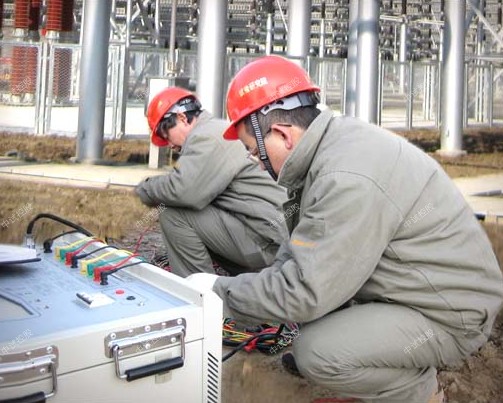

ZSXL-Y 輸電線路異頻參數測試系統、高壓輸電線路綜合測試儀
ZSXL-Y輸電線路異頻參數測試系統，集成異頻測試電源、測量儀表、數學模型于一體，消除強干擾的影響，保證儀器設備的安全，能極其方便快速、準確地測量輸電線路的工頻參數。

特征
1、本輸電線路異頻參數測試系統能快速準確完成線路的正序電容，正序阻抗，零序電容，零序阻抗等參數的測量，還可以測量線路間互感和耦合電容(線路直阻采用專門的線路直阻儀進行測量) ；
2、抗干擾能力強，能在異頻信號與工頻干擾信號之比為1：10的條件下準確測量；
3、外部接線簡單，僅需一次接入被測線路的引下線就可以完成全部的線路參數測量；
4、輸電線路異頻參數測試系統以DSP數字信號處理器為內核，實現測試電源、儀表、計算模型集成化，將一卡車的設備濃縮為一臺儀器。大屏幕漢字顯示液晶，旋轉鼠標操作方式，面板漢字微型打印機打印結果，操作十分簡便；
5、測試過程快捷，儀器自動完成測試方式控制、升壓降壓控制和數據測量和計算，并打印測量結果，一個序參數的測量約一分鐘就能完成，試驗時間縮短，工作量大大減小，5分鐘內可完成傳統方法兩個小時的工作量；
6、測量精度高，儀器本身提供接近工頻的異頻電源(47.5Hz和52.5Hz)，輕松分離工頻及雜波干擾，有效地實現小信號的高精度測量；
7、解決了現有測試手段存在的測試接線倒換煩瑣、抗干擾、穩定度、精度等方面存在的問題；
8、輸電線路異頻參數測試系統可以保存2048組測試數據，并能夠通過USB接口導出到上位計算機進行數據管理及報告生成。

參數

ZSXL-Y 輸電線路異頻參數測試系統、高壓輸電線路綜合測試儀供電電源 三相，AC380V±10%，15A，50Hz (有效值)
儀器內部異頻電源特性 最大輸出電壓 三相，0～200V(有效值＜±1%)
最大輸出電流 5A
輸出頻率 47.5Hz，52.5Hz (＜±0.1HZ)
有功功率 功率因數在0.1～1.0時，±0.5%讀數±1個字
有功功率 47.5Hz，52.5Hz (＜±0.1HZ)
最大輸出功率 三相3×3kW(9kW)
具備測量兩相線路的功能(包括直流輸電線路和電氣化鐵路牽引線路)
測量范圍 電容 0.1～30μF
阻抗 0.1～400Ω
阻抗角 0°～360°
線路長度從0.3km到400km均應能夠穩定準確測試
測量分辨率 電容 0.01μF
阻抗 0.01Ω
阻抗角 0.01°
ZSXL-Y 輸電線路異頻參數測試系統、高壓輸電線路綜合測試儀測量準確度 電容 ≥1μF時，±1%讀數±0.01μF
＜1μF時，±3%讀數±0.01μF
阻抗 ≥1Ω時，±1%讀數±0.01Ω
＜1Ω時，±3%讀數±0.01Ω
阻抗角 測試條件：電流＞0.1A
±0.3°(電壓＞1.0V)，±0.5°(電壓:0.2V～1.0V)
保護功能護功能 儀器具有過流、過壓、接地等保護功能。 儀器面板帶有三相保險，過流過壓都是通過保險保護儀器安全和操作人員安全(前提是按照高壓試驗安全操 作要求，將儀器大地端子可靠接地)，不會燒壞儀器。
波形畸變率 正弦波，畸變率＜2%。
絕緣性能、抗震性能   絕緣電阻(MΩ)
電源輸入端 大于10 MΩ
電流輸出端 大于10 MΩ
電壓測量端 大于10 MΩ
耐壓強度 1.5kV，1min，無擊穿飛弧；滿足長途、惡劣路面運輸,試驗室做0.5m跌落試驗后能可靠穩定測試
抗干擾參數 抗干擾電流 線路首末兩端短接接地時不小于50A。 能在儀器輸出信號與干擾信號之比為1：10的條件下穩定準確完成測試。 具有二相線路工頻參數測試的功能。
重量 主機65Kg
ZSXL-Y 輸電線路異頻參數測試系統、高壓輸電線路綜合測試儀使用環境 使用環境：環境溫度：-15℃～40℃；相對濕度：≤90%
外形尺寸 550*440*585mm3
重量 61kg

高壓輸配電線路運行及維護

在電力系統中，中試控股許多電力輸送都需要使用高壓輸配電線路，尤其是大型工業生產區，如果高壓輸配電線路運行出現問題，就會造成嚴重的經濟損失，加上其高壓特性，對周邊群眾的生命財產安全也有著極大威脅。因此，加強對高壓輸配電線路運行的研究，提高維護工作水平，保障高壓輸配電線路的安全，有著重要現實意義。
　　1、影響高壓輸配電線路運行安全的因素
　　1.1 人為破壞因素
　　人為破壞是造成高壓輸配電線路損壞的原因之一，其發生的原因主要是未認識到高壓輸配電線路的重要性。人為破壞大多是間接破壞，包括在高壓輸配電線路附近植樹造林、工程施工等，前者會增加高壓輸配電線路火災發生概率，后者則會造成地基破壞，桿塔倒塌引起線路斷裂；此外，也有小部分人為獲取私利，盜取地下電纜。
　　1.2 自然環境因素
　　自然環境因素是影響高壓輸配電線路運行安全的重要因素，尤其在一些惡劣天氣下，高壓輸配電線路容易被損壞，中試控股常見的問題有：當遇到冰雪天氣時，導線、桿塔上凝結冰霜，增加了導線、桿塔上的垂直荷載，容易造成導線的短路、斷裂，嚴重者會發生桿塔倒塌；當遇到雷電天氣時，空曠地洼地區的高壓輸配電線路易發生雷電現象，引發斷電問題。
