輸電線路參數測試儀(異頻法)

輸電線路異頻參數測試系統使用方法

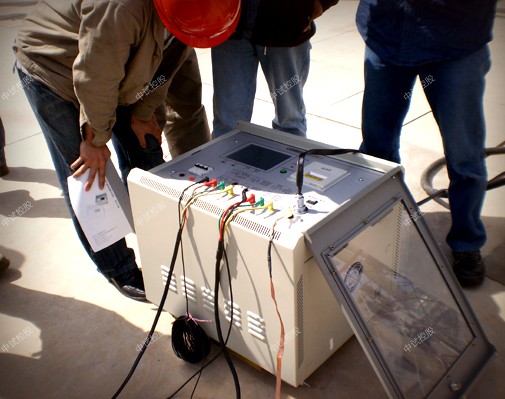

1.儀器現場測試接線

測試開始前，將測量端的線路引下線可靠接入大地，中試控股并將面板左上角的儀器接地端子可靠接入大地，然后分別將電源輸出信號地N和電壓輸入信號地UN分別可靠接入大地，將測試電源輸出端子A、B、C連接到線路測量引下線儀器電源側，最后將電壓測量端子UA、UB、UC接入線路引下線線路側，如圖5-1，儀器測試接線完成后，再打開線路引下線的接地，以保證設備和操作人員安全。

儀器測試采用四極法原理，被測線路需要電流引下線3根，電壓引下線3根，電流測試線位于測試電源側，電壓引下線位于線路側，以消除測量端的測試線和接觸電阻的影響。如果測試引下線只引出3個端子，盡量用截面積足夠大的導線，并保證與線路測量端可靠連接，避免引入較大的接線誤差。

中試控股儀器測試接線極為簡捷，只需一次接入上述測試線，通過儀器自動控制測量方式和被測線路對端接線方式配合，即可完成所有序參數測量，大大提高測試效率和操作安全性。零序測試時，儀器內部已經將A、B、C三相短接輸出。但電壓測試通道會測試到引線電阻，導致引起額外的誤差。 如果線路很短，為確保測試準確度，零序阻抗測試時，請嚴格按照接線圖接線。儀器內部已經將N、UN、左上角的儀器接地端等三個柱子可靠連接，現場接線時可以只連接左上角的儀器接地端到大地就可以了。

ZSXL-Y 輸電線路異頻參數測試系統、輸電線路參數測試儀(異頻法)
ZSXL-Y輸電線路異頻參數測試系統，集成異頻測試電源、測量儀表、數學模型于一體，消除強干擾的影響，保證儀器設備的安全，能極其方便快速、準確地測量輸電線路的工頻參數。

特征
1、本輸電線路異頻參數測試系統能快速準確完成線路的正序電容，正序阻抗，零序電容，零序阻抗等參數的測量，還可以測量線路間互感和耦合電容(線路直阻采用專門的線路直阻儀進行測量) ；
2、抗干擾能力強，能在異頻信號與工頻干擾信號之比為1：10的條件下準確測量；
3、外部接線簡單，僅需一次接入被測線路的引下線就可以完成全部的線路參數測量；
4、輸電線路異頻參數測試系統以DSP數字信號處理器為內核，中試控股實現測試電源、儀表、計算模型集成化，將一卡車的設備濃縮為一臺儀器。大屏幕漢字顯示液晶，旋轉鼠標操作方式，面板漢字微型打印機打印結果，操作十分簡便；
5、測試過程快捷，儀器自動完成測試方式控制、升壓降壓控制和數據測量和計算，并打印測量結果，一個序參數的測量約一分鐘就能完成，試驗時間縮短，工作量大大減小，5分鐘內可完成傳統方法兩個小時的工作量；
6、ZSXL-Y 輸電線路異頻參數測試系統、輸電線路參數測試儀(異頻法)測量精度高，儀器本身提供接近工頻的異頻電源(47.5Hz和52.5Hz)，輕松分離工頻及雜波干擾，有效地實現小信號的高精度測量；
7、解決了現有測試手段存在的測試接線倒換煩瑣、抗干擾、穩定度、精度等方面存在的問題；
8、輸電線路異頻參數測試系統可以保存2048組測試數據，并能夠通過USB接口導出到上位計算機進行數據管理及報告生成。

參數

儀器供電電源 三相，AC380V±10%，15A，50Hz (有效值)
儀器內部異頻電源特性 最大輸出電壓 三相，0～200V(有效值＜±1%)
最大輸出電流 5A
輸出頻率 47.5Hz，52.5Hz (＜±0.1HZ)
有功功率 功率因數在0.1～1.0時，±0.5%讀數±1個字
有功功率 47.5Hz，52.5Hz (＜±0.1HZ)
ZSXL-Y 輸電線路異頻參數測試系統、輸電線路參數測試儀(異頻法)最大輸出功率 三相3×3kW(9kW)
具備測量兩相線路的功能(包括直流輸電線路和電氣化鐵路牽引線路)
測量范圍 電容 0.1～30μF
阻抗 0.1～400Ω
阻抗角 0°～360°
線路長度從0.3km到400km均應能夠穩定準確測試
測量分辨率 電容 0.01μF
阻抗 0.01Ω
阻抗角 0.01°
測量準確度 電容 ≥1μF時，±1%讀數±0.01μF
＜1μF時，±3%讀數±0.01μF
阻抗 ≥1Ω時，±1%讀數±0.01Ω
＜1Ω時，±3%讀數±0.01Ω
阻抗角 測試條件：電流＞0.1A
±0.3°(電壓＞1.0V)，±0.5°(電壓:0.2V～1.0V)
保護功能護功能 儀器具有過流、過壓、接地等保護功能。 儀器面板帶有三相保險，過流過壓都是通過保險保護儀器安全和操作人員安全(前提是按照高壓試驗安全操 作要求，將儀器大地端子可靠接地)，不會燒壞儀器。
波形畸變率 正弦波，畸變率＜2%。
絕緣性能、抗震性能   絕緣電阻(MΩ)
電源輸入端 大于10 MΩ
電流輸出端 大于10 MΩ
電壓測量端 大于10 MΩ
耐壓強度 1.5kV，1min，無擊穿飛弧；滿足長途、惡劣路面運輸,試驗室做0.5m跌落試驗后能可靠穩定測試
ZSXL-Y 輸電線路異頻參數測試系統、輸電線路參數測試儀(異頻法)抗干擾參數 抗干擾電流 線路首末兩端短接接地時不小于50A。 能在儀器輸出信號與干擾信號之比為1：10的條件下穩定準確完成測試。 具有二相線路工頻參數測試的功能。
重量 主機65Kg
輸電線路異頻參數測試系統使用環境 使用環境：環境溫度：-15℃～40℃；相對濕度：≤90%
外形尺寸 550*440*585mm3
重量 61kg

中試控股正序參數測試接線及對端操作

在正序電容（正序開路）測試中，被測線路對端（相對于測量端）開路，將儀器電源輸出引至被測線路測量端外側電流引下線，電壓測量輸入端接至電壓引下線，三相、兩相、單相回路的測試接線如圖5-1所示。

進行正序阻抗（正序短路）測試時，中試控股將對端短接接地，如圖5-2。實際測量中，由于儀器測試電源三相平衡度較高，對端完全可以接地，不會引入超過精度要求的測量誤差。這樣，可以與零序阻抗測試時的對端狀況保持一致，簡化對端操作，提高工作效率。

3.零序參數測試接線及對端操作

在零序電容（零序開路）測試中，通過儀器內部的控制回路切換測試信號連接方式，實際的測試接線相當于圖5-3所示的連接關系。零序電容測試中，測量端三相短接，儀器只輸出一相測試電源到被測線路。對端保持三相開路狀態，不影響測試準確度，與正序電容狀態一致，可以簡化對端操作，提高工作效率。

零序阻抗（零序短路）測試時，將對端線路短接，并可靠接至大地，如圖5-4所示，其余信號引線與零序電容測量時保持一致。

4.互感測試接線及對端操作

測試兩條輸電線路間的互感時，被測線路測量端和對端三相分別短接，對端接大地，將儀器輸出C和電壓測量端子UC分別接入被測線路1的測試引下線，被測線路2的測量端引下線接入面板互感測量端子UH（UC），端子UL（UN）接大地，如圖5-5所示。

5.耦合電容測試接線及對端操作

中試控股測試兩條輸電線路間的耦合電容時，被測線路1，2的測量端和對端三相分別短接，對端不接地，被測線路1的電流引下線接至儀器輸出端C，電壓引下線接至電壓測量端UC，被測線路2的首端分別接至UN和N端，N端接大地，如圖5-6。

圖5-6的電路實際上測量的是線路1、2之間的耦合電容和被測線路1的零序電容之和，所以進行耦合電容測試前應先測量被測線路1的零序電容。
