330KVGIS設備現場耐壓試驗裝置
時間：2021-02-20

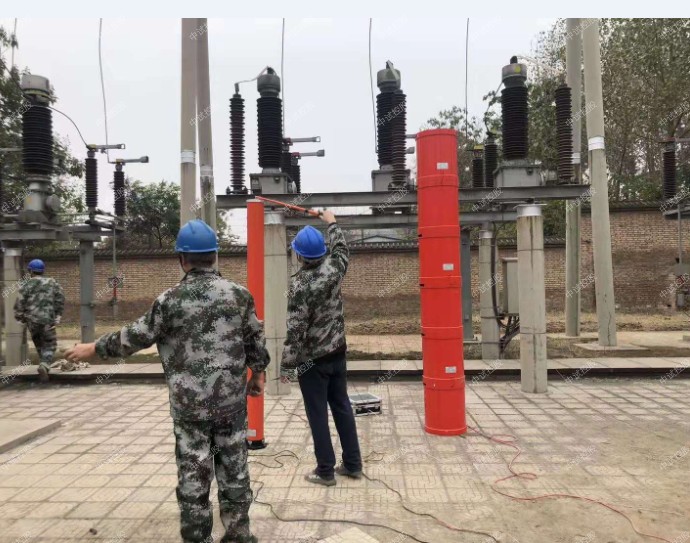

330KVGIS設備現場耐壓試驗裝置
中試控股變頻串聯諧振試驗裝置的高頻諧振變壓器是作為開關電源最主要的組成部分。
開關電源一般采用半橋式功率轉換電路,工作時兩個開關三極管輪流導通來產生100kHz的高頻脈沖波,中試控股然后通過頻變壓器進行降壓,輸出低電壓的交流電高額變壓器各個繞組線圈的匝數比例則決定了輸出電壓的多少。
從負載諧振方式劃分,可以為并聯逆變器和串聯諧振逆變器兩大類型。
下面列出串聯諧振逆變器和并聯逆變器的主要技術特點及比較:串聯諧振逆變器和并聯逆變器的差別, 源于它們所用的振蕩電路不同,前者是用L、R和C串聯,后者是L、R和C并聯。
高頻諧振變壓器是工作頻率超過中頻( 10kHz )的電源變壓器主要用于高頻開關電源中作高頻開關電源變壓器,也有用于高頻逆變電源和高頻逆變焊機中作高頻逆變電源變壓器的。
按工作頻率高低,可分為幾個檔次:
10kHz- 50kHz、50kHz- 100kHz、100kHz-500kHz、500kHz- 1MHz、 1MHz 以上。
傳送功率比較大的,工作頻率比較低;傳送功率比較小的,工作頻率比較高。
ZSBP-600KVA/400KV變頻串聯諧振技術標準配置、330KVGIS設備現場耐壓試驗裝置
1.變頻串聯諧振試驗裝置以調整輸出頻率激發串聯諧振.
2.變頻串聯諧振耐壓成套裝置包括以下基本部件：
變頻電源、勵磁變壓器、高壓電抗器、電容分壓器及附件等。
3.600/400變頻串聯諧振耐壓裝置中試控股系統功能滿足以下試驗要求：
110KV電纜,S=300mm2 500m
220KV電纜,S=500mm2 300m
110KV.220KV開關，變壓器.刀閘試驗。
110KV.220KV開關、主變，GIS試驗。
中試控股以下環境條件下能夠不影響正常試驗：
溫度范圍：—10～45℃
海拔高度：≤2000m 相對溫度：≤90%
3.3系統技術參數如下：
a、輸出電壓波形：正弦波，波形畸變率≤0.5%
b、輸出分辨率：0.1HZ
c、輸出頻率范圍：30～300 HZ
d、額定負載下連續運行時間：30min,且各部件溫升≤35K
e、品質因數：30～300
f、不穩定度：0.01%
g、系統測量精度：1.0級
h、輸入工作電源：380V、50HZ
i、中試控股330KVGIS設備現場耐壓試驗裝置系統噪聲：≤60分貝
3.4系數使用功能：
a、具備手動試驗/自動調諧/自動試驗三種模式，并可任意切換。
b、具備大屏幕顯示，可指示：輸出電壓(有效值)及輸出頻率等。
c、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。
d、具備過壓、過流保護功能，并可任意整定設置。
e、具備放電保護功能，在高壓發生閃絡時，可自動降電源，同時可以提示“電保護”及相關信息。
f、具備掉電保護功能。
g、具備過熱保護功能。
h、具備零值保護功能，系統和變頻電源只能零啟動、零退出。
i、具備各種數據打印功能。
j、具備系統故障自診斷功能。
三、本裝置特點：
1、主機保護功能齊全，有過流、過壓、閃絡、過熱、零值升壓、掉電保護等功能，前經滿負載試驗合格。
2、勵磁變壓器箱為雙層鋁塑結構，美觀輕巧。高壓側圈為三組線圈，且線圈有原件過壓保護。
3、電抗器可任意組合串聯或并聯。
330KVGIS設備現場耐壓試驗裝置串聯諧振的相關知識一、定義
在電阻、電感及電容所組成的串聯電路內，當容抗XC與感抗XL相等時，即XC＝XL，電路中的電壓U與電流I的相位相同，電路呈現純電阻性，這種現象叫串聯諧振。當電路發生串聯諧振時，電路的阻抗Z=√R2+XC-XL2=R,電路中總阻抗最小，電流將達到最大值。
二、危害性
330KVGIS設備現場耐壓試驗裝置發生諧振時，由于感抗和容抗相等，所以電感和電容兩端的電壓有效值相等，即：UL=UC。又由于其相位相反，因此這兩個電壓是相互抵消的。在電容或電感的電壓有效值為：UL=UC＝XLI0=ω0LIO=ω0LU/R。式中ω0L/R稱為諧振電路的品質因數，它代表電壓比。即UC/U或UL/U。
品質因數是衡量諧振電路特性的一個重要參數。如電路中電抗越大，電阻越小，則品質因數越高。因此電容或電感上的電壓值將比外加電壓大的多。一般電感、電容諧振電路的品質因數可達幾十甚至幾百。所以串聯諧振又叫電壓諧振。在電力系統中，串聯諧振將會產生高出電網額定電壓數倍的過電壓，對電力設備的安全造成很大危害。
中試控股在R-L-C串聯電路中，出現線路端電壓和電流同相位的現象叫串聯諧振。
