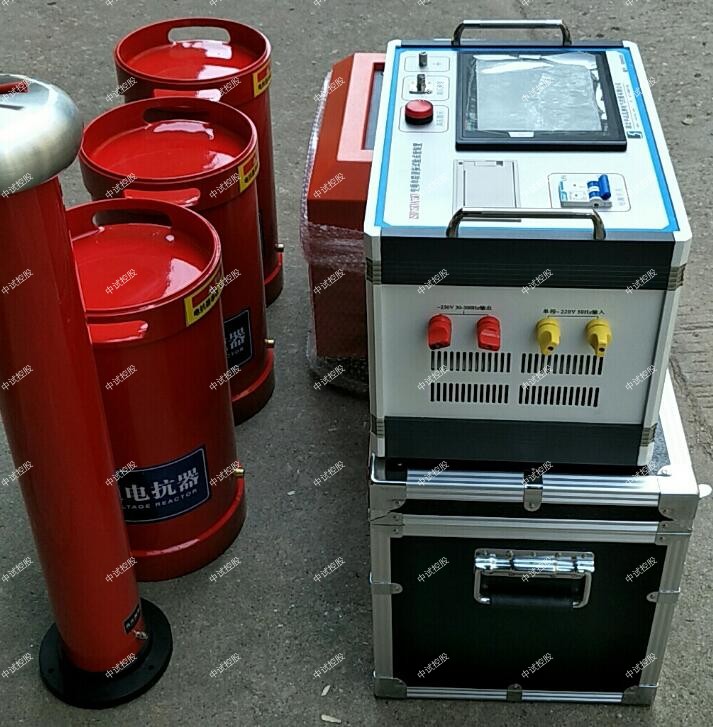

330kv電纜耐壓試驗裝置、ZSBP-44kVA/22kV變頻串聯諧振試驗裝置

主要特點

1、中試控股所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q。

2、設備的重量和體積大大減少。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30。

3、改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。

4、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。

5、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃落電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且，不會出現任何恢復過電壓。

主要功能及其技術特點：

    1．330kv電纜耐壓試驗裝置、ZSBP-44kVA/22kV變頻串聯諧振試驗裝置具有過壓、過流、零位啟動、系統失諧（閃落）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃落時閃落保護動作并能記下閃落電壓值，以供試驗分析。

    2．整個裝置單件重量很輕，最大不超過40kg，便于現場使用。

    3．裝置具有四種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。

         工作模式為：全自動模式、手動模式、自動調諧手動升壓模式。

    4．能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。

    5．裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。

    6．采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。

變頻串聯諧振試驗裝置進行電纜耐壓試驗時，由于被試電纜的電容量較大,若在試驗時試品擊穿或發生高壓弓|線對地放電,在電纜的接地端處,試驗接地線和控制箱外殼等處, 可能會產生暫態過電壓。

變頻串聯諧振試驗裝置已在控制箱和主要部件內, 采取多重暫態過電壓保護措施,能保證設備的正常工作。此外,在試驗接地線布置方面還應注意采取下列保護措施:

1.試驗設備(諧振電抗器、分壓器、 勵磁變壓器等)應盡量靠近被試電纜頭,減少試驗接地線的長度,即減少接地線的電感量。

2.采用專配的一點接地式試驗接地線組。特別注意試驗接地線應盡可能的短,不要任意延長接地線長度。
3.試驗時操作人員除接觸調諧、調壓絕緣旋鈕外不要觸及控制箱金屬外殼,否則在高壓側擊穿或放電時, 可能有輕微的刺痛感。有條件時, 建議操作人員站在橡膠絕緣墊上工作。
4.試驗變壓器有800V、1000V、 1500V 三個端子,當系統所需高壓小于15kV時選用800V端子,當系統所需高壓大于15kV小于60kV時選用1000V端子，當系統所需高壓大于60kV時選用1500V端子。

系統配置及其參數

1. 激勵變壓器JLB-3kVA/1.2kV/0.4kV 1臺

a) 額定容量：3kVA；

b) 輸入電壓：0-400V，單相；

c) 輸出電壓：1.2KV

d) 結 構：干式；

2. 變頻電源HZBP-3kW/220/380V 1臺

a) 額定輸出容量：3kW

b) 工作電源： 220/380±10%V（單/三相），工頻

c) 輸出電壓：0 –400V，單相

d) 額定輸入電流：7.5A

e) 額定輸出電流：7.5A

ZSBP-44kVA/22kV變頻串聯諧振試驗裝置技術指標

1．額定電壓：

22kV---滿足10kV電纜的交流耐壓試驗；工作頻率：30-300Hz,試驗電壓≤22kV,試驗時間5min；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次性工作60分鐘；

4．裝置自身品質因數：Q>50

5. GIS，開關等試驗滿負荷時品質因數：Q>20（與負載相關）

6．輸入電源：三相380V或單相220V

7．頻率調節范圍：30Hz～300Hz

8．系統測量精度：1.5％

9．裝置具有過壓、過流、零位啟動等保護功能

f) 電壓分辨率： 0.01kV

g) 電壓測量精度：1.5%

h) 頻率調節范圍：30 – 300Hz

i) 頻率調節分辨率：≤0.1Hz

j) 頻率穩定度： 0.1%

k) 運 行 時 間：額定容量下連續60min

l) 額定容量下連續運行60min元器件最高溫度≤65K;

m) 噪 聲 水 平：≤50dB
