10kv160KVA變壓器耐壓試驗裝置
時間：2021-02-22

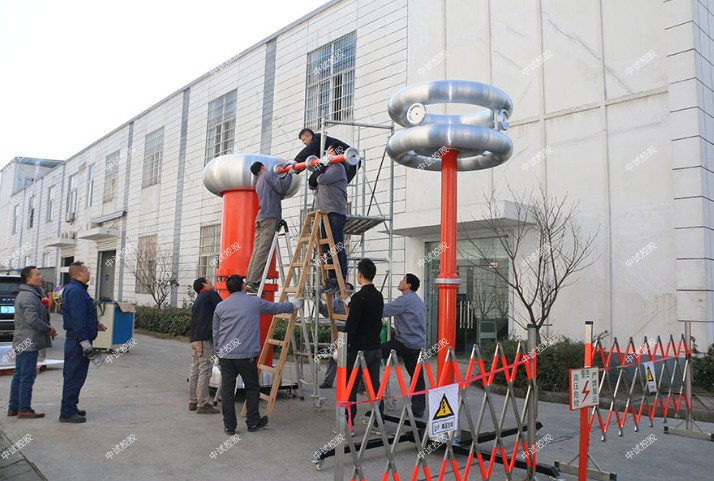

10kv160KVA變壓器耐壓試驗裝置
ZSBP-44kVA/44kV 串聯諧振試驗儀器/10kv160KVA變壓器耐壓試驗裝置
一、 被試品對象及試驗要求：
10kV/300mm2電纜1km的交流耐壓試驗，電容量≤0.3755uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。
10kV/2000kVA主變的交流耐壓試驗，中試控股電容量≤0.01uF，試驗頻率45-65Hz，試驗電壓35kV，試驗時間1min。
10kV/185mm2電纜1km的交流耐壓試驗，電容量≤0.3123uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。
二、 中試控股工作環境：
1. 環境溫度：－15C -45C;
2. 相對濕度：≤90%RH;
3. 海拔高度: ≤3000米；
三、 裝置主要技術參數及功能：
1. 額定容量：44kVA；
2. 輸入電源：單相220或三相380V電壓，頻率為50Hz；
3. 額定電壓：22kV；44kV；
4. 額定電流：2A；1A；
5. 工作頻率：30-300Hz；
6. 裝置輸出波形：正弦波
7. 波形畸變率：輸出電壓波形畸變率≤1%；
8. 工作時間：額定負載下允許連續5min；過壓1.1倍1分鐘；
9. 溫 升：額定負載下連續運行5min后溫升≤65K；
10. 品質因素：裝置自身Q≥30(f=45Hz)；
11. 保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
12. ZSBP-44kVA/44kV 串聯諧振試驗儀器/10kv160KVA變壓器耐壓試驗裝置測量精度：系統有效值1.5級；
ZSBP-324kVA/54kV變頻串聯諧振成套裝置
一、 串聯諧振被試品對象及試驗要求：
35kV /300 mm2電纜，長度2000m的交流耐壓試驗，中試控股電容量≤0.38uF，試驗頻率為30-300Hz，試驗電壓52kV。
10kV /300 mm2電纜，長度6000m的交流耐壓試驗，電容量≤2.25uF，試驗頻率為30-300Hz，試驗電壓22kV。
二、電纜耐壓測試儀工作環境：
1. 環境溫度：－150C –45 0C;
2. 相對濕度：≤90%RH;
3. 海拔高度: ≤3000米；
三、 裝置主要技術參數及功能：
1. 額定容量：324kVA；
2. 輸入電源：220（單相）/380（三相）±10%V，頻率為50Hz；
3. 額定電壓：54kV；27 kV；
4. 額定電流：6A；12A；
5. 工作頻率：30-300Hz；
6. 波形畸變率：輸出電壓波形畸變率≤1%；
7. 工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
8. 溫 升：額定負載下連續運行60min后溫升≤65K；
9. 品質因素：裝置自身Q≥30(f=45Hz)；
10. 保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
11. 中試控股測量精度：系統有效值1.5級；

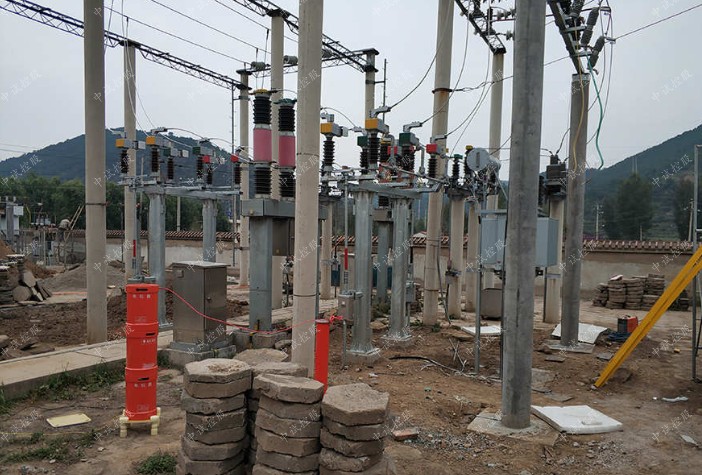

GIS組合電器的元件試驗及連鎖試驗
GIS組合電器的元件試驗及連鎖試驗，隨著電力系統的發展，運行設備的容量越來越大，如火力發電機組，單機容量已超過1000MW，水力發電機組，單機最大容量已達800MW；這些設備的交流工頻耐壓試驗，如果用傳統的試驗設備(即工頻試驗變壓器)，則由于試驗需要的容量大，試驗變壓器、調壓器十分笨重，大容量試驗電源在現場也很難解決，現場試驗極不方便。工頻諧振裝置，無論從試驗電源容量、設備重量、試驗波形及投資等方面都具有極大的優勢。該裝置主要針對單機容量在250MW及以下水力發電機的交流耐壓試驗設計制造。
一CIS組合電器元件試驗
GIS各元件試驗應按GB50150-91《電氣裝置安裝工程電氣設備交接試驗標準》或DL/T 596-1996《電力設備預防性試驗規程》進行。在條件具備的情況下，應盡可能對GIS各元件包括斷路器、隔離開關、接地開關、電壓互感器、電流互感器和避雷器多做一些項目的試驗，以便更好地發現缺陷。試驗前，應了解試品的出廠試驗情況、運輸條件及安裝過程中是否出現過異常情況，以便確定試驗的重點，決定是否需要增加某些試驗項目。
由于GIS各元件直接聯結在一起，并全部封閉在接地的金屬外殼內，測試信號可通過進出線套管加入；或通過打開接地開關與金屬外殼之間的活動接地片，從接地開關導電桿加入測試信號。各元件試驗項目的試驗原理與敞開式設備一致。
下文列出各元件一般在現場應做的試驗項目。
1.斷路器
(1)中試控股測量斷路器的分、合閘時間及合分時間，必要時測量斷路器的分、合閘速度；
(2)測量斷路器分、合閘同期性及配合時間；
(3)測量斷路器合閘電阻的投入時間；
(4)測量斷路器分合閘線圈的絕緣電阻及直流電阻；
(5)進行斷路器操作機構的試驗；
(6)檢查斷路器操作機構的閉鎖性鈍；
(7)檢查斷路器操作機構的防跳及防止非全相合閘輔助控制裝置的動作性能；
(8)斷路器輔助和控制回路絕緣電阻及工頻耐壓試驗。
2.隔離開關和接地開關
(1)檢查操作機構分、合閘線圈的最低動作電壓；
(2)操作機構的試驗；
(3)測量分、合閘時間；
(4)測量輔助回路和控制回路絕緣電阻及工頻耐壓試驗。
3.電壓互感器和電流互感器
(1)極性檢查；
(2)變比測試；
(3)二次繞組間及其對外殼的絕緣電阻及工頻耐壓試驗。
4.金屬氧化物避雷器
(1)測量絕緣電阻；
(2)測量工頻參考電壓或直流參考電壓；
(3)中試控股測量運行電壓下的阻性電流和全電流；
4)檢查放電記數器動作情況。
二連鎖試驗
GIS的元件試驗完成后，還應檢查所有管路接頭的密封，螺釘、端部的連接，以及接線和裝配是否符合制造廠的圖紙和說明書。應全面驗證電氣的、氣動的、液壓的和其他連鎖的功能特性，并驗證控制、測量和調整設備（包括熱的、光的）動作性能。GIS的不同元件之間設置的各種連鎖應進行不少于3次的試驗，以檢驗其功能是否正確。現場應驗證以下連鎖功能特性：
(1)中試控股接地開關與有關隔離開關的相互連鎖：
(2)接地開關與有關電壓互感器相互連鎖；
(3)隔離開關與有關斷路器的相互連鎖；
(4)隔離開關與有關隔離開關相互連鎖；
(5)雙母線接線中的隔離開關倒母線操作連鎖。
增值服務
- 三年質保,一年包換,三個月試用
