10kv3150KVA變壓器耐壓試驗裝置
時間：2021-02-27
10kv3150KVA變壓器耐壓試驗裝置
【變壓器的耐壓測試】變壓器耐壓測試（外施高壓試驗）主要是檢驗變壓器的主絕緣是否合格，就是一次線圈、二次線圈之間，它們與鐵心、外殼之間的絕緣狀況。如果不合格，不但會危及變壓器本身及相連的其他電氣裝置損壞，還會對用電的設備和人員造成危險。
中試控股耐壓測試是用工頻試驗變壓器來加一定的交流高電壓的，持續一分鐘，如果絕緣不擊穿或漏電流不超過一定值，就是合格的。比如油浸式電力變壓器，10kV的，出廠試驗和交接試驗分別為35、30kV。
1、外施（工頻）耐壓測試：
（1）測試目的：檢測變壓器主絕緣。（現場施加出廠試驗值的85%）
（2）測試儀器：試驗變壓器，分壓器，有效值電壓表。
（3）測試步驟 ：
a、接線方法：被試繞組短接接高壓，非被試繞組短接及鐵心和夾件均良好接地。（試驗時地線不要接觸被試產品繞組表面）
b、按照GB6450-1986、GB1094.3或技術協議的要求，將被試繞組對地施加工頻試驗電壓規定的時間[一般為高壓繞組5min，低壓繞組5kV（GB1094.3標準）為60s，3kV（GB6450-1986標準）為5min]，試品應不發生擊穿并無放電聲。分別對H.V—L.V.E；L.V—H.V.E試驗。
2、感應耐壓測試：
（1）測試目的：檢測變壓器縱絕緣（繞組匝間、層間、段間等）。
（2）中試控股測試儀器： 250kVA 175Hz發電機組及其測量部分（這是我所在的試驗站所用的）。
（3）測試步驟： 對試品某一側施加2倍的額定電壓（一般從低壓側施加電壓，持 續35秒(計算公式t=120×50Hz/175Hz=34.3s)，中試控股試品應不發生擊穿并無放電聲。單只線圈感應試驗：中試控股通過變壓器兩個出線端子引出兩個點（A和X）與線圈對應端子相連，對變壓器施加感應電壓等于線圈承受同樣的感應電壓，達到試驗的目的。

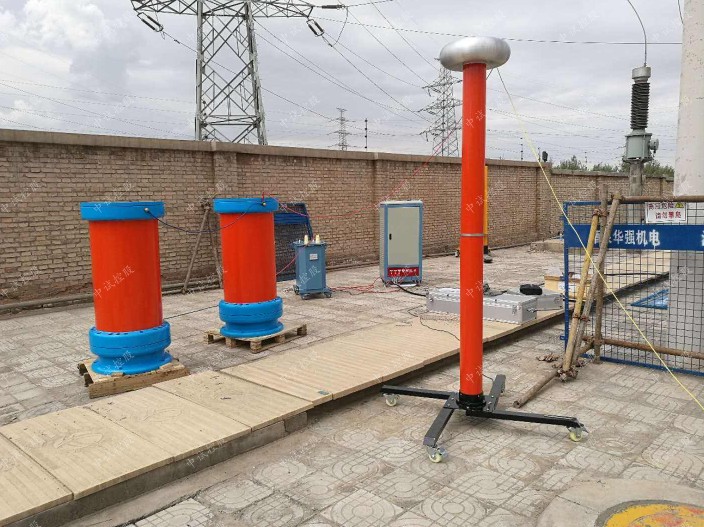

ZSBP-54KVA/54KV變頻串聯諧振成套試驗裝置技術方案
10kv3150KVA變壓器耐壓試驗裝置
一、適用范圍
1. 10kV/300mm2的電纜，長度1km，電容量≤0.378uF試驗頻率為30-300Hz,試驗電壓22kV。
2. 35kV/300mm2的電纜，長度0.5km，電容量≤0.01uF試驗頻率為30-300Hz,試驗電壓52kV。
二、系統主要性能及參數
1、電源電壓： 220V±10%、50Hz；
2、額定容量： 54KVA；
3、輸出電壓： 54KV，
4、輸出電流： 1A，2A，
5、輸出電壓波形: 正弦波；
6、輸出電壓波形畸變率: ≤0.5% ；
7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；
8、輸出頻率范圍: 30～300Hz ；
9、品質因數: ≥30
10、系統噪聲: ≤60db
11、10kv3150KVA變壓器耐壓試驗裝置系統測量精度: 1.0級
12、頻率分辨率: 0.01Hz
13、頻率不穩定度: ≤0.05%
14、環境溫度： -25℃～ +55℃
相對濕度: ≤90%
海拔高度: ≤2000m
15、具備手動試驗/自動調諧/自動試驗模式。
16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。
17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。
18 具備過電壓、過電流、過熱保護功能。
19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。
20、具備各種數據打印功能。
三、設備制造遵循的國家標準和行業標準
GB7328-87 << 變壓器和電抗器的聲級測量>>
GB1094 <<電力變壓器>>
GB/T16927.1-2-1997 <<高電壓試驗技術>>
ZBK41006-89 <<試驗變壓器>>
GB4208 <<外殼防護等級>>
GB2900 <<電工名詞術語>>
GB5273 <<變壓器、高壓電器和套管的端子>>
GB191 <<包裝儲運標志>>
GB10327 <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》
GB10229-88 <<電抗器>>
IEC358(1990) <<耦合電容器和電容分壓器>>
IEC1000 <<電磁兼容性>>
GB4793-1984 電子測量儀器安全要求
四、系統配置及具體參數
1、10kv3150KVA變壓器耐壓試驗裝置變頻控制電源6KW 1臺
a) 變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。
b) 額定輸出容量: 6KW
c) 工作電源: 交流220V、50Hz 。
d) 輸出電壓: 0～250V可調。
e) 輸出電壓不穩定度≤0.05%
f) 最大輸出電流: 24A
g) 輸出波形:正弦波, 波形畸變率:≤0.5%
h) 頻率調節范圍: 30～300Hz
頻率調節分辨率: 0.001 Hz
i) 連續運行時間: 大于1小時
j) 噪聲水平:≤ 60dB
k) 變頻電源采用高性能專用微機控制電壓、頻率調節
l) 變頻電源配備專用引線和插頭與其他設備進行連接。
m) 保 護 ：具有過壓、過流、過熱、放電保護功能。
n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。
具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。
具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。
O) 重 量：16Kg
2、 10kv3150KVA變壓器耐壓試驗裝置勵磁變壓器6KVA 1臺
a) 額定容量: 6KVA
b) 輸入電壓: 250V
c) 輸出電壓： 1.75KV；3.5KV；
d) 工作頻率范圍： 30～300Hz
e) 連續運行時間: 大于1小時
f) 電壓比測量誤差: 小于1%
g) 結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；
高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；
內置過電壓保護,防止擊穿反擊。
h) 重 量： 40Kg ;
3、高壓電抗器 DK-27/27 2臺
a) 額定容量： 27KVA
b) 額定電壓： 27KV
c) 額定電流：1A
e) 品質因素： Q≥30
f) 結 構： 干式；
g) 重 量： 35Kg/臺
h) 連續運行時間：≥ 1小時
4、 電容分壓器 TRF-60/0.003 1臺
a) 額定電壓： 60KV
b) 工作頻率： 30～300Hz
c) 分 壓 比： 1000：1
d) 分壓比誤差： ≤1%,
e) 測量精度： 交流有效值1.0級
f) 介質損耗： tgδ≤0.5% ;
g) 重 量： 10Kg
h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。
六、出廠檢驗
本裝置出廠前，對各組成單元設備及成套裝置分別按下列試驗項目進行出廠前試驗，試驗結果完全符合協議及以下標準要求后方可出廠。
1、變頻電源
1）絕緣電阻測試
2）耐壓試驗：2000V，1分鐘
3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。
2、勵磁變壓器
1）直流電阻測量
2）變比測量
3）空載電流及空載損耗
4）短路阻抗和負載損耗
5）絕緣電阻測試
6）溫升試驗：額定容量下運行60min,溫升不大于65K
3、電抗器試驗
1）直流電阻測量
2）電感量測量
3）交流耐壓試驗
溫升試驗：額定容量下運行60min,溫升不大于65K
4、成套裝置試驗
（1） 耐壓試驗：1.1額定電壓下，耐壓1min；
（2） 短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。
（3）噪音小于60dB；
10kv3150KVA變壓器耐壓試驗裝置進行工頻耐壓試驗和泄露試驗，中試控股在試驗過程中存在一些注意事項
1、按照您所進行的試驗接好工作線路，中試控股試驗變壓器的外殼以及接地系統的外殼必須可靠接地。試驗變壓器高壓繞組的X端（高壓尾）以及測量繞組的F端必須可靠接地。
2、做串級試驗時，第二級、第三級試驗變壓器的低壓繞組X端，測量繞組的F端以及高壓繞組的X端（高壓尾）均接本級試驗變壓器的外殼。第二級、第三級試驗變壓器的外殼必須通過絕緣支架接地。
3、接通電源前，操作系統的調壓器必須調到零位后方可接通電源，合閘，開始升壓。
4、從零開始均勻旋轉調壓器首輪升壓。升壓方法有：快速升壓發，即20s逐級升壓法；慢速升壓法，即60s逐級升壓法；極慢速升壓發供選用。電壓從零開始按一定的升壓方式和速度上升到您所需的額定試驗電壓的75%后，在以每秒2%額定試驗電壓的速度升到您所需的額定電壓，并密切注意測量儀表的指示以及被試品的情況。升壓過程中或試驗過程中如發現測量儀表的只是及被試品情況異常，應立即降壓，切斷電源，查明情況。
5、試驗完畢后，應在樹苗內勻速的將調壓器返回至零位，然后切斷電源。
6、本中試控股10kv3150KVA變壓器耐壓試驗裝置不得超過額定參數使用。除試驗必須外，決不允許全電壓通電或斷電。
7、使用本產品做高壓試驗時，除熟悉本說明外，還必須嚴格執行相關標準和操作規程。可參照GB311-83《高壓輸變設備的絕緣配合，高壓試驗技術》；《電氣設備預防性試驗規程》等。
編輯
ZSYDJ-5KVA/50KV工頻耐壓試驗裝置/10kv3150KVA變壓器耐壓試驗裝置用于對各種電器、電氣設備、絕緣材料等進行規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量承受過電壓的能力。是供電企業、大型工廠、冶金、發電廠、鐵路等需要電力維修部門的必備設備。中試控股的ZSYDJ-5KVA/50KV工頻耐壓試驗裝置廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。工頻耐壓試驗裝置分為一體式裝置（30kV以下）和分體式裝置兩類。控制箱（臺）是由接觸式調壓器（50kVA以上為電動柱式調壓器）及其控制、保護、測量、信號電路組成。它是通過接入220V或380V工頻電源，調節調壓器（即試驗變壓器的輸入電壓），接入高壓試驗變壓器的初級繞組，根據電磁感應原理，以獲得所需要的試驗高壓電壓值。中試控股按試驗規程，各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備都必須嚴格定期進行交流耐壓試驗。
ZSYD(J/Z)-5KVA/50KV高壓試驗變壓器：
容量：5KVA
輸入電壓：AC200V 50Hz
輸入電流：25A
輸出電壓：AC：50KV DC：70KV
輸出電流：AC:100mA DC:100mA
ZSXC-5KVA控制箱：
容量:5KVA
輸入電壓:AC220V 50Hz
輸入電流:23A
輸出電壓:0～250V
輸出電流:0～25A
編輯
10kv3150KVA變壓器耐壓試驗裝置中試控股采用標準
- DL/T 848.2-2004《高壓試驗裝置通用技術條件第2部分:工頻高壓試驗裝置》
- DL/T 474.4-2006《現場絕緣試驗實施導則 第4部分:交流耐壓試驗》
- DL/T 596-2005《電力設備預防性試驗規程》
- GB1094.1-GB1094.6-96《外殼防護等級》
- GB2900《電工名詞術語》
- GB/T16927.1~2-1997《高電壓試驗技術》
- GB4793-1984《電子測量儀器安全要求》
- GB191《包裝貯運標志》
- GB/T.311-1997《高壓輸變電設備的絕緣與配合》
編輯
10KV變壓器耐壓試驗設備是中試控股根據電力行業標準而設計的工頻耐壓試驗設備。它是鑒定電力設備絕緣強度的最嚴格、最有效和最直接的方法。它能檢查出那些危險性較大的集中缺陷，對判斷電力設備能否繼續參加運行具有決定性作用，是保證設備絕緣水平、避免發生絕緣事故的重要手段。用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。
編輯
- 可根據用戶要求配置油浸式、干式或者SF6氣體式等各種試驗變壓器。
- 指針和數字顯示,讀數更直觀，準確，抗干擾能力強，性價比高。
- 高壓電壓、低壓電流、時間3路測量方式。
- 手動操作方式，提高了產品的安全性、可靠性。
- 實時顯示高壓電壓、低壓電流，直觀明了。
- 具有零位指示、電源指示、工作指示、計時指示等功能
- 完善的過流保護、零位啟動保護、聲光語言報警提醒、電源保護開關等功能
- 采用新型時間繼電器，計時范圍更廣（1S～99H）
- 采用新型電流繼電器，更精確、更可靠，確保人身及設備安全。
- 試驗容量在5kVA以上，采用電磁式過流繼電器。
- 試驗容量在5kVA以上，采用移動式控制臺。
- 增加整流裝置，可支持交直流兩用功能。（選配）
- 配備串級變壓器和雙高壓變壓器，實現不同電壓等級的耐壓試驗。（選配）
- 10kv3150KVA變壓器耐壓試驗裝置還可定做電壓微調功能，用于互感器校驗系統的升壓升流精密調節。（選配）
- 計時范圍：0-9999S
- 環境溫度：－20℃至50℃
- 電壓精度 ≤1.5% ±1個字(F.S)
- 電流精度 ≤1.5% ±1個字(F.S)
-
編輯
可選
- 1.交直流分壓器:50、100、150、200kV
- 保護球隙:Q—50、100、150、200、250、500
- 直流微安表:1999uA
- 放電棒:70、140、210kV
- 保護水阻
- 高壓濾波電容:0.01μF~0.1μF，40~300kV
- 電力專用測試線包
- 折疊式小推車: 150、300型
- 絕緣支架: 50、100、200、300kV
- 標準試油杯: 400ml
- 高壓驗電器: 10、35kV
編輯
ZSYDJ-5KVA/50KV工頻耐壓試驗裝置、10kv3150KVA變壓器耐壓試驗裝置中試控股是根據DL/T848.2-2004行業標準而設計的，中試控股的全套裝置由高壓試驗變壓器和TC/XC控制箱（臺）組成，其中TC/XC控制箱（臺）由調壓器、測量、控制及保護等部分組成的一體化裝置。適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻高壓下的絕緣強度試驗。
