10KV;20KV;35KV;110KV;220KV所用變壓器測試儀

變壓器耐壓試驗方法

變壓器交流耐壓的實驗步驟 圖6:被試品工頻耐壓試驗接線圖 圖中: R1限流電阻 RCF阻容分壓器...

回答：中試控股把初級線圈的引出端子短接起來以后接耐壓機,次級短接起來后接地,變壓器外殼接地,在確保安全距離的情況下就可以按規定值測試耐壓了。測試次級同上...

電氣設備交流耐壓試驗的方法,一般對定型的電氣設備,根據交接試驗標準或預防性試驗規程確定其試驗電壓值。

1)檢查試驗接線確保無誤,被試變壓器外殼與非加壓繞組應可靠接地,瓦斯保護應投入,試驗回路中過電流與過電壓保護應整定正確、可靠。

2

三相電力變壓器的檢測有例行試驗和型式試驗及特殊試驗,我想你要的應該是例行試驗。 中試控股一般的10kV三相電力變的例行試驗主要包括變壓比

分析判斷交流耐壓試驗結果的方法,一般情況下,在交流耐壓試驗過程中,被試品不發生擊穿即認為合格,否則認為不

中試控股耐壓測試儀產品為電子產品安全參數的耐壓測試儀器。可用于家用電器、電子儀器、電子原器件、電線電纜等電器產品的

回答：電氣設備在正常運行過程中,不僅要承受額定電壓的長期作用,還要承受各種過電壓的考驗,如工頻過電壓、雷電過電壓、操作過電壓等。為了考核電氣設備

110KV耐壓試驗可以使用中試控股調頻諧振試驗裝置進行試驗。將調頻諧振試驗裝置設置預先設置好參數

 ZSBP-75KVA/25KV變頻串聯諧振試驗成套裝置、10KV;20KV;35KV;110KV;220KV所用變壓器測試儀

1、電源電壓：   220V±10%、50Hz；

  2、額定容量：  75KVA；

  3、輸出電壓：     75KV，

  4、輸出電流：      1A

  5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行；

  8、輸出頻率范圍:     30～300Hz ；

    9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

15、具備手動試驗/自動調諧/自動試驗模式。

16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、 ZSBP-75KVA/25KV變頻串聯諧振試驗成套裝置、10KV;20KV;35KV;110KV;220KV所用變壓器測試儀具備各種數據打印功能。

二、設備制造遵循的國家標準和行業標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

GB/T16927.1-2-1997     <<高電壓試驗技術>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<包裝儲運標志>>

GB10327                <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<耦合電容器和電容分壓器>>

IEC1000                <<電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

  三、系統配置及具體參數

1、變頻控制電源10KW                1臺

a) 變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量:  10KW

c) 工作電源:      交流220V、50Hz 。

d) 輸出電壓:      0～250V可調。

e)  ZSBP-75KVA/25KV變頻串聯諧振試驗成套裝置、10KV;20KV;35KV;110KV;220KV所用變壓器測試儀輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  45A

g) 輸出波形:正弦波,      波形畸變率:≤0.5%

h) 頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) 變頻電源采用高性能專用微機控制電壓、頻率調節

l) 變頻電源配備專用引線和插頭與其他設備進行連接。

m) 保   護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

  O) 重  量：16Kg

2、 勵磁變壓器10KVA            1臺

a) 額定容量:    10KVA

b) 輸入電壓:    250V

c) 輸出電壓：  2KV；4KV；

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止擊穿反擊。

  h) 重   量：    50Kg;

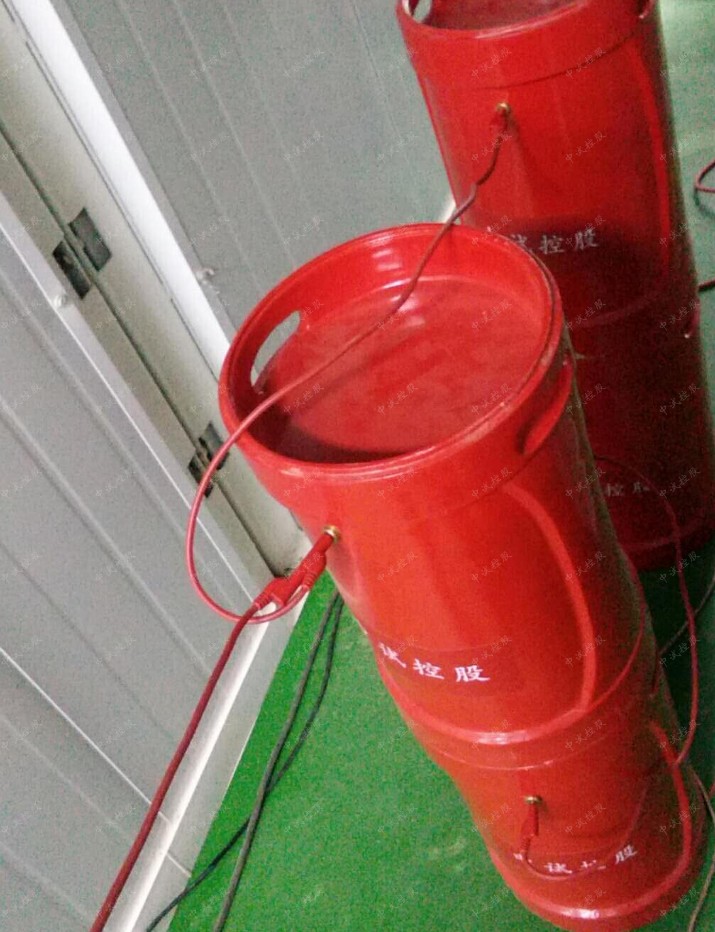

3、高壓電抗器 25/25         3臺

a) 額定容量：   25KVA

b) 額定電壓：   25KV

c) 額定電流：  1A

e) 品質因素：  Q≥30

f) 結    構：  油浸式；

    g)  重    量：40Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器   TRF-30/0.001                 1臺

a) 額定電壓：    30KV

b) 工作頻率：    30～300Hz

c) 分 壓 比：    1000：1

d) 分壓比誤差：  ≤1%,

e) 測量精度：    交流有效值1.0級

f) 介質損耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300H_Z內分壓比不變。

五、 ZSBP-75KVA/25KV變頻串聯諧振試驗成套裝置、10KV;20KV;35KV;110KV;220KV所用變壓器測試儀出廠檢驗

本裝置出廠前，對各組成單元設備及成套裝置分別按下列試驗項目進行出廠前試驗，試驗結果完全符合協議及以下標準要求后方可出廠。

1、變頻電源

1）絕緣電阻測試

2）耐壓試驗：2000V，1分鐘

3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。

2、勵磁變壓器

1）直流電阻測量

  2）變比測量

  3）空載電流及空載損耗

  4）短路阻抗和負載損耗

  5）絕緣電阻測試

  6）溫升試驗：額定容量下運行60min,溫升不大于65K

 3、電抗器試驗

1）直流電阻測量

2）電感量測量

3）交流耐壓試驗

溫升試驗：額定容量下運行60min,溫升不大于65K

      4、成套裝置試驗

（1）  耐壓試驗：1.1額定電壓下，耐壓1min；

（2）  短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。

（3） 噪音小于60dB；

 ZSBP-75KVA/25KV變頻串聯諧振試驗成套裝置、10KV;20KV;35KV;110KV;220KV所用變壓器測試儀10kv變壓器耐壓試驗標準

試驗變壓器的容量選擇

　　標稱試驗變壓器容量Pn的確定公式:Pn=KVn2ωCt×10-9。

　　式中: Pn----標稱試驗變壓器容量(KVA)。

　　Vn-----試驗變壓器的額定輸出高壓的有效值(KV)。

　　K-------安全系數。K≥1，標稱電壓Vn≥1MV時，K=2，標稱電壓較低時，K值可取高一些。

　　Ct------被試品的電容量(PF)。

　　ω----角頻率，ω=2πf，f-----試驗電源的頻率。

　　被試設備的電容量Ct可由交流電橋測出。Ct的變化很大，可由設備的類型而定。典型數據如下:

　　簡單的橋式或懸式絕緣子:幾十微法。

　　簡單的分級套管:100 – 1000PF。

　　電壓互感器:200 – 500PF。

　　電力變壓器: < 1000KVA - 1000PF> 1000KVA 1000 – 10000PF。

　　高壓電力電纜和油浸紙絕緣:250 – 300PF/m。

　　氣體絕緣: 60PF/m。

　　封閉變電站，SF6氣體絕緣:100 – 10000PF。

　　中試控股對于不同的試驗電壓Vn，選擇不同的(適當的)安全系數K。以上列出不同的Vn所選用的K值供參考:

　　Vn = 50 – 100KV K=4 Vn = 150 – 300KV K=3 Vn > 300KV K=2。
