電力高壓設備絕緣檢測裝置

66KV在用變壓器耐壓試驗的標準是多少？

GB311.1 以及  GB11022規定：
變壓器工頻耐受電壓140/160 ；雷電沖擊耐受電壓325/350；單位為千伏，斜線下為干態。
對于在用變壓器做實驗時，應該按照國標規定降低一定的數值，再進行試驗。

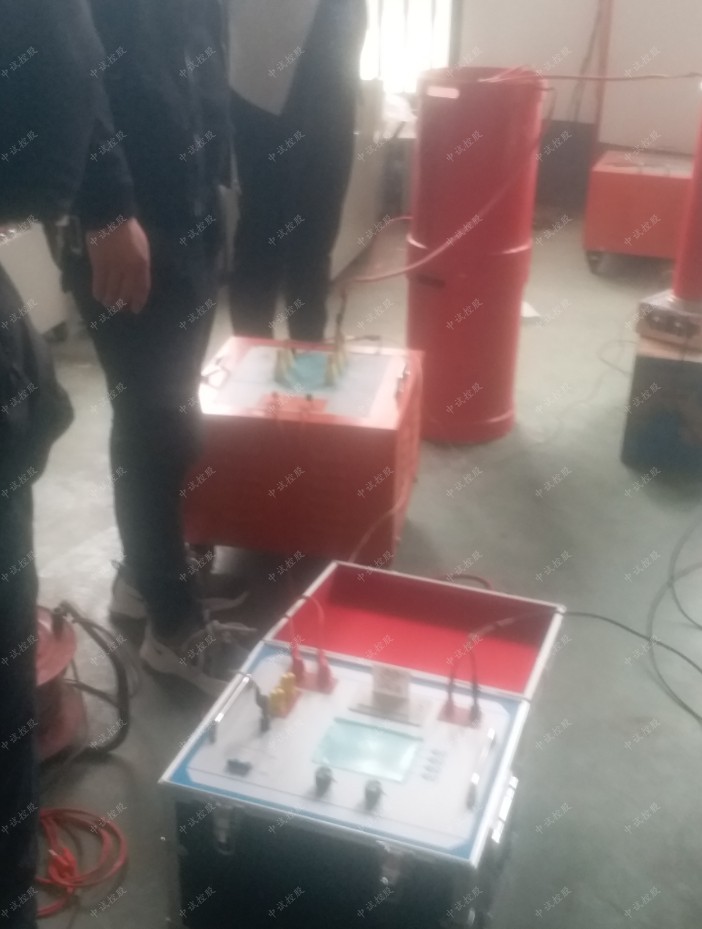

 ZSBP-200kVA/200kV變頻串聯諧振成套試驗裝置

	一、        被試品對象及試驗要求



	1. 110kV變電站開關、母線、GIS等電氣設備的交流耐壓試驗，試驗頻率為30-300Hz,試驗電壓不超過200kV。



	2．110kV及以下電壓等級變壓器交流耐壓試驗，電容量≤0.02μF，試驗電壓不超過160kV。



	3．35kV/300mm2電纜1000m，電容量≤0.198μF，試驗頻率為30-300Hz,試驗電壓52kV。



	4. 10kV/300mm2電纜2000m，電容量≤0.75μF，試驗頻率為30-300Hz,試驗電壓17.4kV。（滿足6kV被試品對象要求）



	5. 35kV及以開關，電容量≤0.003uF，試驗頻率為30-300Hz，試驗電壓不超過108kV。



	二、        工作環境



	1.     環境溫度：－150C –40 0C;



	2.     相對濕度：≤90%RH;



	3.     海拔高度:  ≤3000米；



	三、        裝置主要技術參數及功能



	1.       額定容量：200kVA；



	2.       輸入電源：單相220V電壓，頻率為50Hz；



	3.       額定電壓：50kV；200kV



	4.       額定電流：1A； 4A；



	5.       工作頻率：30-300Hz；



	6.       波形畸變率：輸出電壓波形畸變率≤1%；



	7.       工作時間：額定負載下允許連續30min；過壓1.2倍1分鐘；



	8.       溫    升：額定負載下連續運行30min后溫升≤65K；



	9.       品質因素：裝置自身Q≥30(f=45Hz)；



	10.   保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；



	11.   測量精度：系統有效值1.5級；



	四、        設備遵循標準



	GB10229-88            《電抗器》



	GB1094　　　　　　　　《電力變壓器》



	GB50150-2006　　　　　《電氣裝置安裝工程電氣設備交接試驗標準》



	DL/T 596-1996          《電力設備預防性試驗規程》



	GB1094.1-GB1094.6-96   《外殼防護等級》



	GB2900　　　　　　　　《電工名詞術語》



	GB/T16927.1~2-1997　　 《高電壓試驗技術》



	五、裝置容量確定



	裝置容量定為200kVA/200kV，分4節電抗器，電抗器單節為50kVA/50kV/1A/90H通過組合使用能滿足上述被試品的試驗要求。



























	六、系統配置及其參數



	1.       激勵變壓器JLB-10kVA/3kV/6kV/0.25kV    1臺



	a)      額定容量：10kVA；



	b)      輸入電壓：0-250V，單相；



	c)       輸出電壓：3kV；6kV



	d)      結    構：干式；



	e)       重    量：約70 kg；



	2.       變頻電源BXZ-10kW/220V                         1臺



	a)       額定輸出容量：10kW



	b)      工作電源：220±10%V（單相），工頻



	c)       輸出電壓：0 – 250V，單相，



	d)      額定輸入電流：40A



	e)       額定輸出電流：40A



	f)        輸 出 波 形：正弦波



	g)       電壓分辨率： 0.01kV



	h)       電壓測量精度：1.5%



	i)         頻率調節范圍：30 – 300Hz



	j)         頻率調節分辨率：≤0.1Hz



	k)       頻率穩定度：    0.1%



	l)         運 行 時 間：額定容量下連續30min



	m)    額定容量下連續運行30min元器件最高溫度≤65K;



	n)       噪 聲 水 平：≤50dB



	o) 結構及性能特點：



	1）參數顯示：大屏幕液晶界面顯示系統



	可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、、參數查詢等。



	2）參數設置：可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護



	3）試驗模式：有全自動、手動2種運行狀態。具備升壓、調諧（含手動、自動）、分段加壓和計時、運行狀態



	4）保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能；



	5） 數據存儲功能：試驗結果保存、打印、回查等



	① 試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態。可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存50次試驗記錄；



	② 數據查詢：可將已保存的試驗結果數據顯示到屏幕上；



	6）自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1.0%；



	7）頻率調節分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移；



	8)重  量：約18kg；



	3.       高壓電抗器DK-50kVA/50kV                  4節



	a)       額定容量：50kVA;



	b)      額定電壓：50kV；



	c)       額定電流：1A；



	d)      電 感 量：90H/單節；



	e)       品質因素：Q≥30 (f=45Hz)；



	f)        結    構：干式；



	g)       重    量：約45kg；



	4、電容分壓器FRC-200 kV -1000 pF                 1套



	a)       額定電壓： 200kV



	b)      高壓電容量：1000pF



	c)       介質損耗：tgσ≤0.5%；



	d)      分 壓 比： 1000：1



	e)       測量精度：有效值1.5級;



	f)  重    量：約20kg









電力高壓設備絕緣檢測裝置耐壓試驗的作用

耐壓試驗又稱高壓介電強度測試，它是檢驗電器、電氣設備、電氣裝置、電氣線路和電工安全用具等承受過電壓能力的主要方法之一。耐壓分為交流耐壓試驗和直流耐壓試驗兩種。

交流耐壓試驗

交流耐壓是在電壓為正負峰值時，設備均承受的電壓值。其試驗電壓為被試設備額定電壓的一倍多至數倍，交流電壓考察設備耐壓更接近于實際情況，無需逐漸升壓。它從介質損失的熱擊穿觀點出發,可以有效地發現局部游離性缺陷及絕緣老化的弱點。但是，交流耐壓對絕緣的破壞性比直流大，而且由于試驗電流為電容電流，所以需要大容量的試驗設備。

我們根據被試品的容量、電壓、電流大小以及電氣性能，我們可以選擇用串聯諧振試驗裝置、工頻耐壓試驗裝置、感應耐壓倍頻裝置。對電力電纜、電力變壓器、高壓斷路器、GIS組合電器等大容量設備進行交流耐壓試驗。

直流耐壓試驗

直流耐壓試驗可通過不同試驗電壓時泄漏電流的數值、繪制泄漏電流電壓特性曲線，能夠發現絕緣的局部缺陷、受潮及老化。由于直流電壓下按絕緣電阻分壓，所以比交流更有效地發現端部絕緣缺陷。同時，因直流電壓下絕緣基本上不產生介質損失，因此，直流耐壓對絕緣的破壞性小。

由于直流耐壓只需提供很小的泄漏電流，因所需試驗設備容量較小。我們可選擇直流高壓發生器、便攜式耐壓測試儀、絕緣手套耐壓試驗裝置。對測量氧化鋅避雷器、容量小的設備進行直流耐壓試驗。

以上內容簡單介紹了交直流耐壓試驗所需的耐壓設備。當您需要做耐壓試驗時，不知道該用什么耐壓設備及性能參數不清楚。您都可以聯系技術部，我們會為您做出專業的解答。
