高壓電氣實驗設備用哪些

交流耐壓與直流耐壓區別

耐壓測試是一種破壞性的測試，它用來檢測經常發生的瞬態高壓下的產品的絕緣能力是否合格。它在一定時間內施加高壓到被測試設備以確保設備的絕緣性足夠強。

　　交流耐壓和直流耐壓都是耐壓試驗，中試控股是鑒定電力設備絕緣強度的方法。

　　直流耐壓試驗

　　直流耐壓試驗電壓較高，中試控股對發現絕緣某些局部缺陷具有特殊的作用，可與泄露電流試驗同時進行。

　　直流耐壓試驗與交流耐壓試驗相比，具有試驗設備輕便、對絕緣損傷小和易于發現設備的局部缺陷等優點。與交流耐壓試驗相比，直流耐壓試驗的主要缺點是由于交、直流下絕緣內部的電壓分布不同，直流耐壓試驗對絕緣的考驗不如交流更接近實際。

做高壓電氣實驗設備

使用直流測試電壓的其中一個好處在于在直流模式下，流過耐壓測試儀報警電流測量裝置的是真正的流過樣品的電流。中試控股采用直流測試的另一個好處在于可以逐漸的施加電壓。

　　直流耐壓測試的不足在于它只能在一個方向施加測試電壓，不能像交流測試那樣可以在兩個極性上面施加電動力，中試控股而多數電子產品正式在交流電源下進行工作的。另外，由于直流測試電壓較，因此直流測試比交流測試成本要高。

　　交流耐壓試驗

　　交流耐壓試驗對絕緣的考驗非常嚴格，能有效地發現較危險的集中性缺陷。它是鑒定電氣設備絕緣強度的最直接的方法，對于判斷電氣設備能否投入運行具有決定性的意義，也是保證設備絕緣水平、避免發生絕緣事故的重要。

　　交流耐壓試驗有時可能使絕緣中的一些弱點更加發展，因此在中試控股試驗前必須對試品先進性絕緣電阻、吸收比、泄露電流和介質損耗等項目的試驗，若實驗結果合格方能進行交流耐壓試驗。否則，應及時處理，待各項指標合格后再進行交流耐壓試驗，以免造成不應有的絕緣損傷。

　　交流耐壓測試的有點在于，它可以檢測所有的電壓極性，這更接近與實際的實用情況。另外，由于交流電壓不會對電容充電，因此大多數情況下，無需逐漸升壓，直接輸出相應的電壓就可以得到穩定的電流值。并且，交流測試完成以后，無需進行樣品放電。

　　交流耐壓測試的不足在于，如果測試中的線路中有大得Y電容，子啊某些情況下，交流測試將會誤判。大部分安全標準允許使用者在測試錢不連接Y電容，或者改為使用直流測試。直流耐壓測試在加高壓與Y電容時，不會誤判，因為此時電容不會允許任何電流通過。

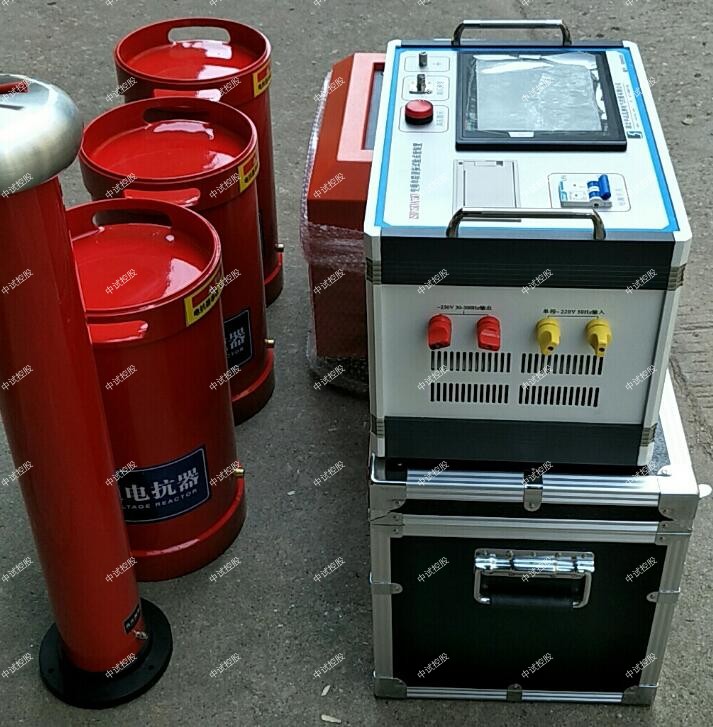

ZSBP-108kVA/108kV變頻諧振試驗裝置、做高壓電氣實驗設備

1．額定電壓：108KV

被試品的：

22kV---滿足10kV電纜交流耐壓試驗；

52kV---滿足35kV電纜交流耐壓試驗；

72kV---滿足35kV變壓器交流耐壓試驗；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次性工作60分鐘，

4．裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6.  水力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

7．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

8．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

9. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

10．輸入電源： 220V

11．頻率調節范圍：30Hz～300Hz

12．系統測量精度：1.5％±200V

13．裝置具有過壓、過流、零位啟動等保護功能

（三）設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150-2006

《水輪發電機組安裝技術規范》                GB/T8564――2003

《高壓諧振試驗裝置》                      DL/T 849.6—2004

《電抗器》                                     GB10229.88

《電力設備預防性試驗規程》                     DL/T596-1996

《耦合電容器和電容分壓器》                     IEC358(1990)

（四）設備主要配置及技術參數說明：

1.變頻電源一臺：

額定功率：10kVA；

輸入電壓： 220V 45～65Hz

輸出電壓：0～250V可調

輸出電壓頻率：30～300Hz

0.01Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～40A

重量：16kg

2.  中試控股高壓諧振電抗器（共4臺）：27KVA/27KV

額定工作電壓：27kV

額定工作電流：1A

額定電感量：90H

連續工作時間：60min

溫    升：小于60度

工作頻率：30-300Hz

重量：38kg

3.  激勵變1臺：

額定容量：10kVA

輸入電壓：250V

輸出電壓：3/6kV，

4.電容分壓器一臺：FRC-110kV純電容式

   自身電容量：2000pF

   工作頻率：30～300Hz

分壓比：1000:1

   不確定度：1.5%±200V

   額定電壓:110kV

   重量：10kg

交流耐壓試驗裝置（串聯諧振）常見故障解決方法

　串聯諧振又稱中試控股交流耐壓試驗裝置常見故障及解決方法：

　　一．主機復位

　　原因：主機供電電源波動；外界強磁場干擾；主機未可靠接地；

　　二．主機找不到諧振點。

　　原因：系統諧振點在主機的輸出頻率范圍之外；系統接線錯誤；系統未可靠接地；高壓采樣反饋信號開路或連接不可靠；試品有故障。

　　排除方法：

　　1.檢查接地裝置可靠，接地連接線是否有斷開點；

　　2.檢查勵磁變壓器的高低壓線圈的通斷；

　　3.檢查每一只電抗器的通斷；

　　4.中試控股檢查分壓器的信號線的通斷；

　　5.檢查分壓器的高低壓電容臂的通斷；

　　6.裝置自身升壓時沒有諧振點，還需要檢查補償電容器的通斷；

　　三．Q值偏低，即電壓升不上去，或升不高。

　　現象：

　　1.調諧曲線是一條曲線，有較低的尖峰；

　　2.試驗時一次電壓較高，高壓卻較低，甚至在沒有升到試驗電壓時，一次電壓已經到達額定電壓，回路自動降壓；

　　原因：

　　1.中試控股電抗器與試品電容量不匹配，沒有準確找到諧振點；

　　2.試品損耗較高，系統Q值太低；

　　3.勵磁變壓器高壓輸出電壓較低；

　　4.高壓連接線過長或沒有采用高壓放暈線

　　排除方法：

　　1.將補償電容器并接入試驗回路，加大回路電容量；

　　2.盡可能將多只電抗器串聯，提高回路電感量；

　　3.提高勵磁變壓器的輸出電壓；

　　4.干燥處理被試品，提高被試品的絕緣強度，減少回路的有功損耗；

　　5.中試控股一般在設備較高電壓輸出時，采用高壓放暈線，或將普通高壓輸出線改為較短的連線，一般不超過5米。

　　四．電源跳閘。

　　原因：諧振系統回路短路
