110kv變電站檢修試驗設備
做GIS交流耐壓試驗時應特別注意什么?
(1)規定的試驗電壓應施加在每一相導體和金屬外殼之 間,每次只能一相加壓,其他相導體和接地金屬外殼相連接。
(2)當試驗電源容量有限時,可將GIS用其內部的斷路器 或隔離開關分斷成幾個部分分別進行試驗,同時不試驗的部分應 接地,并保證斷路器斷口、斷口電容器或隔離開關斷口上承受的 電壓不超過允許值。
(3)中試控股GIS內部的避雷器在進行耐壓試驗時應與被試回路斷 開,GIS內部的電壓互感器、電流互感器的耐壓試驗應參照相應 的試驗標準執行。

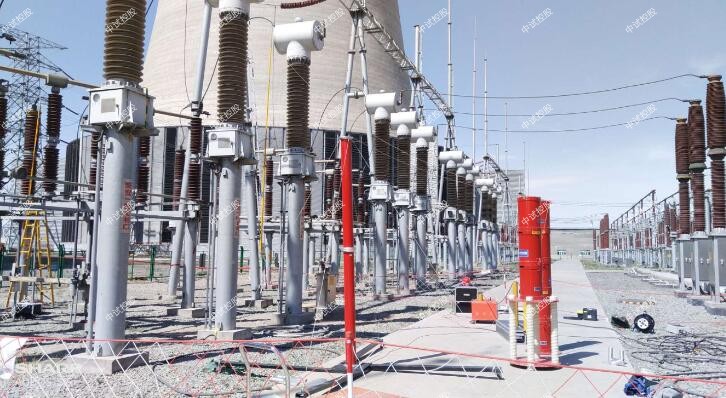

ZSBP-500KVA/200KV變頻串聯諧振成套試驗裝置、110kv變電站檢修試驗設備
二、系統主要性能及參數
1、電源電壓: 380V±10%、50Hz;
2、額定容量: 500KVA;
3、輸出電壓: 200KV.
4、輸出電流: 2.5A
5、輸出電壓波形: 正弦波;
6、輸出電壓波形畸變率: ≤0.5% ;
7、允許連續工作時間:額定輸出電流下持續運行時間為60分鐘;
8、輸出頻率范圍: 30~300Hz ;
9、品質因數: ≥30
10、系統噪聲: ≤60db
11、系統測量精度: 1.0級
12、頻率分辨率: 0.01Hz
13、頻率不穩定度: ≤0.05%
14、環境溫度: -25℃~ +55℃
相對濕度: ≤90%
海拔高度: ≤2000m
四、ZSBP-500KVA/200KV變頻串聯諧振成套試驗裝置、110kv變電站檢修試驗設備系統配置及具體參數
1、變頻控制電源25KW 1臺
a) 變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。
b) 額定輸出容量: 25KW
c) 工作電源: 交流220V/380V、50Hz 。
d) 輸出電壓: 0~500V可調。
e) 輸出電壓不穩定度≤0.05%
f) 最大輸出電流: 50A
g) 輸出波形:正弦波, 波形畸變率:≤0.5%
h) 頻率調節范圍: 30~300Hz
頻率調節分辨率: 0.001 Hz
i) 連續運行時間: 大于1小時
j) 噪聲水平:≤ 60dB
k) 變頻電源采用高性能專用微機控制電壓、頻率調節
l) 變頻電源配備專用引線和插頭與其他設備進行連接。
m) 保 護 :具有過壓、過流、過熱、放電保護功能。
n) 具備手動試驗/自動試驗2種模式。
具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。
具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。
O) 重 量:25Kg
2、 勵磁變壓器25KVA 1臺
a) 額定容量: 40KVA
b) 輸入電壓: 500V
c) 輸出電壓: 3KV;4.5KV, 6KV
d) 工作頻率范圍: 30~300Hz
e) 連續運行時間: 大于1小時
f) 電壓比測量誤差: 小于1%
g) 結構: 采用干式結構,絕緣耐熱等級H級,變壓器規范要求;
高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變;
內置過電壓保護,防止擊穿反擊。
h) 重 量: 80Kg ;
3、高壓電抗器 DK-83.5/33.5 6臺
a) 額定容量: 83.5KVA
b) 額定電壓: 33.5KV
c) 額定電流: 2.5A
e) 品質因素: Q≥30
f) 結 構: 干式;
g) 重 量: 75Kg/臺
h) 連續運行時間:≥ 1小時
4、 電容分壓器 TRF-200/0.001 1臺
a) 額定電壓: 200KV
b) 工作頻率: 30~300Hz
c) 分 壓 比: 1000:1
d) 分壓比誤差: ≤1%,
e) 測量精度: 交流有效值1.0級
f) 介質損耗: tgδ≤0.5% ;
g) 重 量: 30Kg
h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

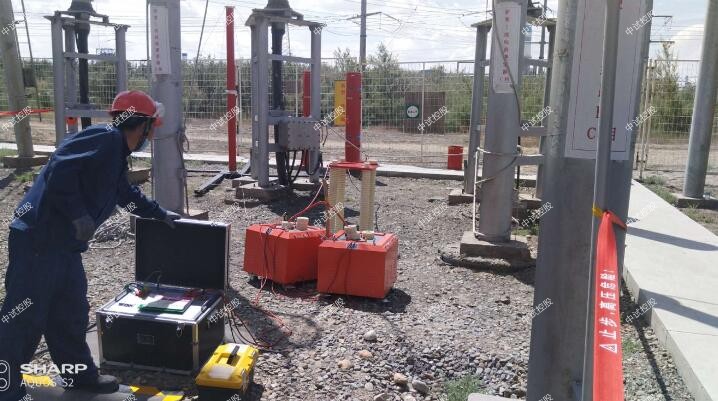

1、交流耐壓前測量GIS的絕緣電阻,A、B、C三相應分別逐項進行(測量一相時另外兩相接地)。
以上就是中試控股利用串聯諧振試驗裝置進行GIS現場交流耐壓試驗操作步驟,掌握它有利于我們更加準確快速的進行試驗。
