110kV等級及以下試驗站的設備配置

GIS設備安裝需要下列主要材料。

（1）涂于密封環的密封膠。

（2）涂于導體接觸面的電力脂。當導體接觸的時間長了，灰塵、水分、雜物隨之侵入到導體的接觸面的間隙中，增加其接觸電阻，引起觸頭發熱。為了防止這些雜物入侵到觸頭之間，故用電力脂填充到接觸面間的間隙中去。它既有導電性，也可緩解觸頭間的電腐蝕。由于導體觸頭間的溫度不同，所用電力脂的滴點溫度也不一樣，型號各異。國產電力脂的標準見附錄。

（3）GIS設備的洗滌劑，一般用含水量很少的無水酒精。它對有機物不分解，去污能力強，不腐蝕金屬，對人身無害，價錢也比較便宜。不允許用工業酒精，其含水量較高。

（4）清潔GIS設備時，必須要用不起毛、不脫線的細白布。用白色是易于看清污物。當要消除毛刺、劃痕、凹凸不平之處，要用很細的紗布磨平，然后用白布沾上無水酒精洗凈。

（5）當GIS設備的零件清洗干凈之后，要用清潔的塑料薄膜將原件覆蓋，以防灰塵、水分、雜物再次污染。

GIS設備所用的工器具、儀表、主要消耗材料清單見附錄。

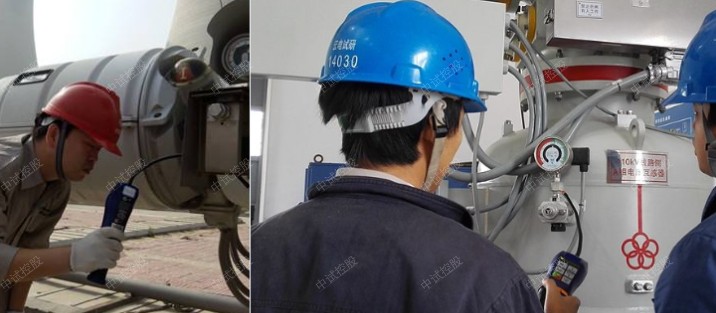

四、SF6氣體和氮氣的準備工作

安裝GIS設備時，要用SF6氣體作絕緣介質。充入的SF6氣體應符合國標GB8905-88的規定。

ZSBP-600KVA/400KV變頻串聯諧振技術標準配置、110kV等級及以下試驗站的設備配置

1.變頻串聯諧振試驗裝置以調整輸出頻率激發串聯諧振.

2.變頻串聯諧振耐壓成套裝置包括以下基本部件：

變頻電源、勵磁變壓器、高壓電抗器、電容分壓器及附件等。

3.600/400變頻串聯諧振耐壓裝置中試控股系統功能滿足以下試驗要求：

110KV電纜,S=300mm2 500m

220KV電纜,S=500mm2 300m

110KV.220KV開關，變壓器.刀閘試驗。

110KV.220KV開關、主變，GIS試驗。

中試控股以下環境條件下能夠不影響正常試驗：

溫度范圍：—10～45℃

海拔高度：≤2000m 相對溫度：≤90%

3.3系統技術參數如下：

a、輸出電壓波形：正弦波，波形畸變率≤0.5%

b、輸出分辨率：0.1HZ

c、輸出頻率范圍：30～300 HZ

d、額定負載下連續運行時間：30min,且各部件溫升≤35K

e、品質因數：30～300

f、不穩定度：0.01%

g、系統測量精度：1.0級

h、輸入工作電源：380V、50HZ

i、系統噪聲：≤60分貝

3.4系數使用功能：

a、具備手動試驗/自動調諧/自動試驗三種模式，并可任意切換。

b、具備大屏幕顯示，可指示：輸出電壓(有效值)及輸出頻率等。

c、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

d、具備過壓、過流保護功能，并可任意整定設置。

e、具備放電保護功能，在高壓發生閃絡時，可自動降電源，同時可以提示“電保護”及相關信息。

f、具備掉電保護功能。

g、具備過熱保護功能。

h、具備零值保護功能，系統和變頻電源只能零啟動、零退出。

i、具備各種數據打印功能。

j、具備系統故障自診斷功能。

三、ZSBP-600KVA/400KV變頻串聯諧振技術標準配置、110kV等級及以下試驗站的設備配置本裝置特點：

1、主機保護功能齊全，有過流、過壓、閃絡、過熱、零值升壓、掉電保護等功能，出廠前經滿負載試驗合格。

2、勵磁變壓器箱為雙層鋁塑結構，美觀輕巧。高壓側圈為三組線圈，且線圈有原件過壓保護。

3、電抗器可任意組合串聯或并聯。

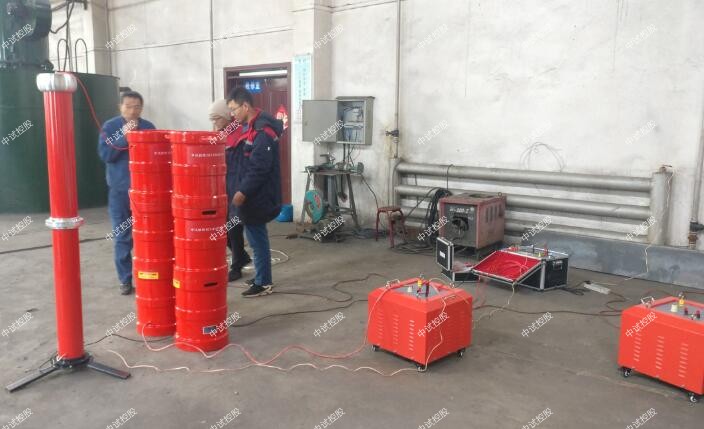

ZSBP-270kVA/108kV變頻串聯諧振試驗裝置

技術指標

1．額定電壓：

95kV滿足35kV開關、GIS等電氣設備的交流耐壓試驗；試驗電壓≤265kV,試驗時間1min；

52kV滿足35kV/300mm2電纜2km交流耐壓試驗,試驗電壓≤128kV,試驗時間60min；

22kV滿足10kV/300mm2電纜6km交流耐壓試驗,試驗電壓≤128kV,試驗時間5min；

80kV滿足110kV/63M VA主變中性點交流耐壓試驗,試驗電壓≤80kV,試驗時間1min；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次性工作60分鐘；

4．裝置自身品質因數：Q>50

5. GIS，開關等試驗滿負荷時品質因數：Q>20（與負載相關）

6．輸入電源：三相380V或單相220V

7．頻率調節范圍：30Hz～300Hz

8．系統測量精度：1.5％

9．裝置具有過壓、過流、零位啟動等保護功能

被試品對象及試驗要求

10kV/300mm2電纜5km的交流耐壓試驗，電容量≤2.253uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

35kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

35kV開關等電氣設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過95kV，試驗時間1min。

110kV/63MVA主變中性點的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓80kV,試驗時間1min。

裝置主要技術參數及功能

1） 額定容量：270kVA

2） 額定電壓：27kV；54kV；108kV

3） 額定電流：10A；5A；2.5A

4） 測量精度：系統有效值1.5級

5） 工作頻率：30-300Hz

6） 裝置輸出波形：正弦波

7） 品質因素：裝置自身Q≥30(f=45Hz)

8） 波形畸變率：輸出電壓波形畸變率≤1%

9） 輸入電源：單相220或三相380V電壓，頻率為50Hz

10） 工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘

11） 溫 升：額定負載下連續運行60min后溫升≤65K

12） 保護功能：過壓、過流、零位啟動、系統失諧（閃絡）等保護功能

六、工作環境

環境溫度：－10℃–40℃;

相對濕度：≤90%RH;

海拔高度: ≤1000米；

八、試驗時設備組合方式

試驗時設備使用關系列表

九、系統配置及其參數

(一) 變頻電源ZSBP- 15kW 1臺

1) 額定輸出容量：15kW

2) 工作電源：220/380±10%V（單/三相），工頻

3) 輸出電壓：0–400V

4) 額定輸入電流：37.5A

5) 額定輸出電流：37.5A

6) 電壓分辨率：0.01kV

7) 電壓測量精度：1.5%

8) 頻率調節范圍：30–300Hz

9) 頻率調節分辨率：≤0.1Hz

10) 頻率穩定度：0.1%

11) 運 行 時 間：額定容量下連續60min

12) 溫 升：額定容量下連續運行60min元器件最高溫度≤65K

13) 噪 聲 水 平：≤50dB

14) 尺寸（長寬高mm）：460×340×420

15) 重 量：約15kg

(二) 激勵變壓器ZSJLB-15kVA1臺

1) 額定容量：15kVA

2) 輸入電壓：0-400V

3) 輸出電壓：1.5/3/6kV

4) 結 構：干式

5) 尺寸（長寬高mm）：520×520×460

6) 重 量：約85kg

(三) 高壓電抗器ZSDK-67.5kVA/27kV 4節

1) 額定容量：67.5kVA;

2) 額定電壓：27kV

3) 額定電流：2.5A

4) 電 感 量：50H/單節

5) 品質因素：Q≥30 (f=45Hz)

6) 結 構：干式

7) 尺寸（內徑高mm）：?382×435

8) 重 量：約90kg

（四）電容分壓器FRC-1500pF/110kV 1套

1) 額定電壓：110kV

2) 高壓電容量：1500pF

3) 介質損耗：tgσ≤0.5%

4) 分 壓 比：1500：1

5) 測量精度：有效值1.5級

6) 尺寸（內徑高mm）：?140×1000

7) 重 量：約8kg

造成GIS設備故障可分為七類，它們各占的故障率如下。

（1）由于和安裝單位的工藝不良，而造成的故障約占40%，這個比例較高。故此在GIS設備時，施工單位的管理、工藝好的單位才能受委托施工。

（2）由于的清潔工作不好，使GIS造成故障的占16%，這個比例也不低。可見的管理水平很重要。

（3）由于安裝現場不清潔，使GIS造成故障的占13%。這是施工人員的素質差、管理水平低所致。

（4）由于元件裝配誤差大，而占成GIS故障的占10%。這個問題既有的，也有安裝單位的。

（5）由于設計不善而造成故障的占7%。這里有設計部門的，也有電力設計單位的。

（6）由于運行人員操作錯誤造成的故障占7%。

（7）其他不明原因造成的故障占7%。

上面是GIS設備發生故障原因的分析。在GIS設備中，哪些元件的故障率高？根據運行經驗各種元件的故障率如下：

（1）隔離開關和接地隔離開關故障率30%；

（2）盆型絕緣子故障率26.6%；

（3）母線故障率15%；

（4）電壓互感器故障率11.66%；

（5）斷路器故障率10%；

（6）其他元件故障率6.74%。

從上面的統計數字得知，GIS設備容易發生故障的元件，是隔離開關和盆型絕緣子，兩種元件所造成的故障占了56.6%，一半還多?？梢娺\行中要加強對隔離開關的巡視。

人們常說GIS設備的故障少，這是相對于技術水平落后的常規設備而言。并不是GIS設備不發生故障。在運行中切不可麻痹大意，不重視其安全。GIS設備萬一發生故障，停電的范圍比常規式要大，檢修時間也長，經濟損失也要大。
