10kV變壓器耐壓試驗項目用到的儀器
時間：2021-02-28
10kV變壓器耐壓試驗項目用到的儀器

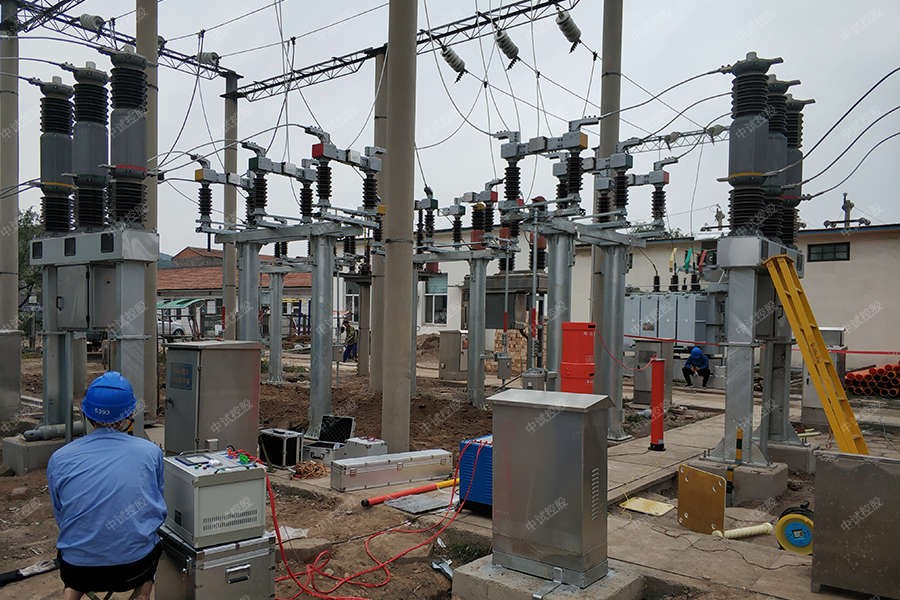

用感應交流耐壓試驗裝置鑒定試驗變壓器等設備
感應交流耐壓試驗裝置是鑒定電力設備絕緣強度有效和直接的方法。
電力設備在運行中，絕緣長期受著電場、溫度和機械振動的作用會逐漸發生劣化。其中包括整體劣化和部分劣化，形成缺陷。例如由于局部地方電場比較集中或者局部絕緣比較脆弱就存在局部的缺陷。各種預防性試驗方法，各有所長，均能分別發現一些缺陷，反映出絕緣的狀況，但其他試驗方法的試驗電壓往往都低于電力設備的工作電壓，作為安全運行的保證還不夠有力。直流耐壓試驗雖然試驗電壓比較高，能發現一些絕緣的弱點，但是由于電力設備的絕緣大多數都是組合電介質，在直流電壓的作用下，其電壓是按電阻分布的，所以交流電力設備在交流電場下的弱點使用直流作試驗就不一定能夠發現，例如發電機的槽部缺陷在直流下就不易被發現。交流耐壓試驗符合電力設備在運行中所承受的電氣狀況，同時交流耐壓試驗電壓一般比運行電壓高，因此通過試驗后，設備有較大的安全裕度，所以這種試驗已成為保證安全運行的一個重要手段。
但是由于感應交流耐壓試驗裝置所采用的試驗電壓比運行電壓高得多，過高的電壓會使絕緣介質損失增大、發熱、放電，會加速絕緣缺陷的發展，因此，從某種意義上講，交流耐壓試驗是一種破壞性試驗。
中試控股在進行交流耐壓試驗前，必須預先進行各項非破壞性試驗，如測量絕緣電阻、吸收比、介質損耗因數tg?、直流泄露電流等，對各項試驗結果進行綜合分析，以決定該設備是否受潮或含有缺陷。若發現已存在問題，需預先進行處理，待缺陷消除后，方可進行交流耐壓試驗，以免在交流耐壓試驗過程中，發生絕緣擊穿，擴大絕緣缺陷，延長檢修時間，增加檢修工作量。

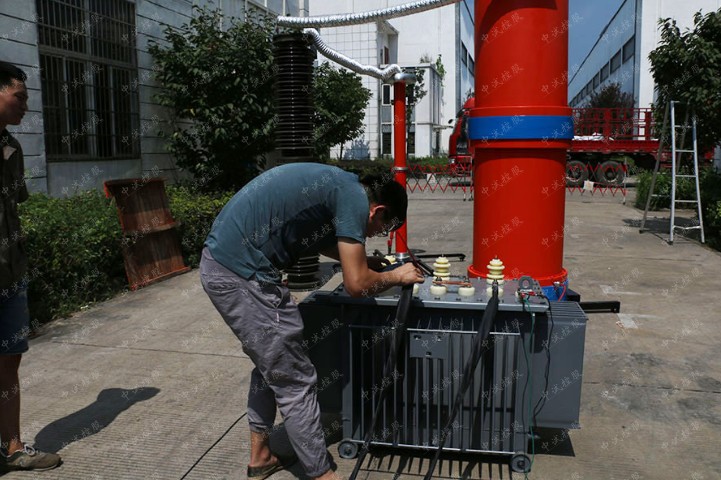

ZSBP-44kVA/44kV 串聯諧振試驗儀器/10kV變壓器耐壓試驗項目用到的儀器
一、 被試品對象及試驗要求：
10kV/300mm2電纜1km的交流耐壓試驗，電容量≤0.3755uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。
10kV/2000kVA主變的交流耐壓試驗，中試控股電容量≤0.01uF，試驗頻率45-65Hz，試驗電壓35kV，試驗時間1min。
10kV/185mm2電纜1km的交流耐壓試驗，電容量≤0.3123uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。
二、 工作環境：
1. 環境溫度：－15C -45C;
2. 相對濕度：≤90%RH;
3. 海拔高度: ≤3000米；
三、 裝置主要技術參數及功能：
1. 額定容量：44kVA；
2. 輸入電源：單相220或三相380V電壓，頻率為50Hz；
3. 額定電壓：22kV；44kV；
4. 額定電流：2A；1A；
5. 工作頻率：30-300Hz；
6. 裝置輸出波形：正弦波
7. 波形畸變率：輸出電壓波形畸變率≤1%；
8. 工作時間：額定負載下允許連續5min；過壓1.1倍1分鐘；
9. 溫 升：額定負載下連續運行5min后溫升≤65K；
10. 品質因素：裝置自身Q≥30(f=45Hz)；
11. 保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
12. 測量精度：系統有效值1.5級；
10kV變壓器耐壓試驗項目用到的儀器電纜串聯諧振耐壓裝置的常見故障及解決方法
各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備的交流耐壓試驗都必須嚴格按試驗規程定期進行。中試控股在工頻條件下，由于被試品電容量較大，或者試驗電壓要求較高，對試驗裝置的電源容量相應的也有較高的要求，傳統的工頻耐壓裝置往往單件體積大，重量重，不便于現場搬運，而且不便于任意組合，靈活性較差。比較好的方法是采用變頻串聯諧振的方法進行耐壓試驗。
電纜串聯諧振耐壓裝置常見故障及解決方法：
1．主機找不到諧振點。
原因：系統諧振點在主機的輸出頻率范圍之外；系統接線錯誤；系統未可靠接地；高壓采樣反饋信號開路或連接不可靠；試品有故障。
排除方法：
1）中試控股檢查接地裝置可靠，接地連接線是否有斷開點；
2）檢查勵磁變壓器的高低壓線圈的通斷；
3）檢查每一只電抗器的通斷；
4）檢查分壓器的信號線的通斷；
5）檢查分壓器的高低壓電容臂的通斷；
6）10kV變壓器耐壓試驗項目用到的儀器裝置自身升壓時沒有諧振點，還需要檢查補償電容器的通斷；
