35KV150000kVA變壓器耐壓測試儀

試驗所用高壓設備的容量的計算與分析
    試驗所用設備中升壓變壓器容量應根據被測變壓器的容量來決定。如果容量太小，施壓時因泄漏電流劇增會造成變壓器輸出電壓明顯降低，影響對測試結果的正確判斷。升壓變壓器一般要滿足兩個條件：（1）在正常連續耐壓試驗時，變壓器繞組溫升不應超過允許值；（2）中試控股當被測變壓器擊穿時變壓器要能提供足夠大的電流通過絕緣的擊穿點。
根據第一個條件可用近似公式估算升壓變壓器容量：
其中： ——試驗變壓器容量，kVA——試驗頻率，HZ——試樣絕緣幾何容量，
如果按式（3-1），低壓變壓器耐壓試驗變壓器容量一般選用0.5kVA以上是可行的，但由于變壓器容量與其短路阻抗有關，變壓器短路阻抗必須足夠小，以保證在可能最小試驗電壓下被試變壓器擊穿時電流輸出不小于0.5A，該電流值是IEC規定的。ZSYDJ-10KVA/100KV工頻耐壓試驗裝置此電流實際上也就是變壓器輸出時高壓繞組的短路電流，一般 ％取5 10之間。因此變壓器容量可用式（3-2）表示。
其中：S——變壓器容量，KVA——變壓器輸出最高試驗電壓，KV——變壓器輸出最小低試驗電壓，KVI——試樣擊穿時變壓器必須輸出的電流， 規定——變壓器短路阻抗百分值，在5-10之間。
根據低壓電器產品標準取 ＝3.5KV， ＝1KV, I=0.5A, ％取10，代入式（3-2）得：（kVA）
    從中試控股上面的計算結果可以看到一般情況下試驗變壓器容量大于0.6 kVA即可，但考慮留有余地取0.75 kVA。

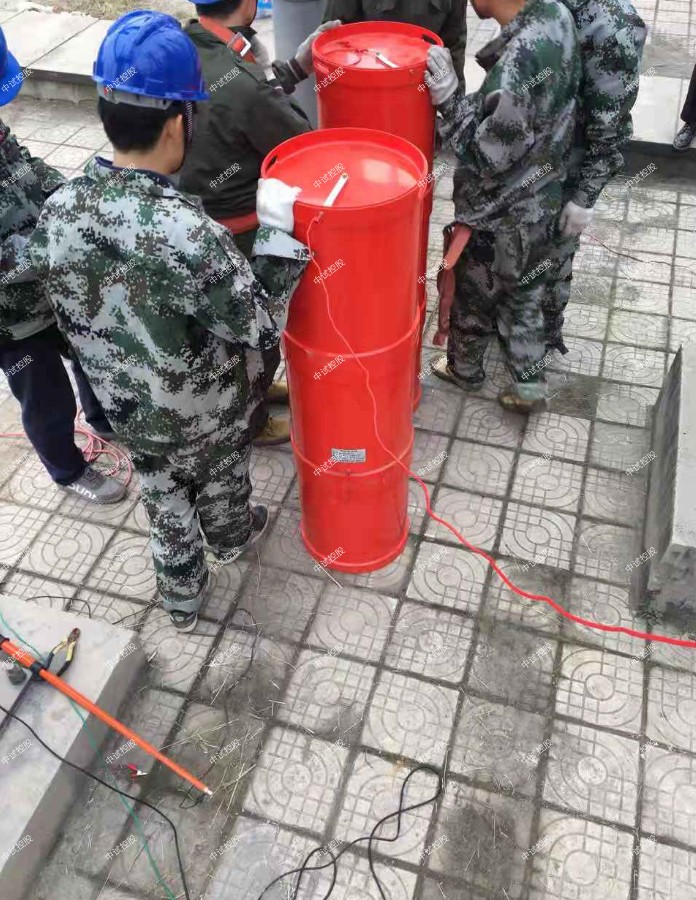

ZSBP-270kVA/108kV 變頻串聯諧振試驗裝置、35KV150000kVA變壓器耐壓測試儀
一、 被試品對象及試驗要求：

35kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

10kV/400mm2電纜5km的交流耐壓試驗，電容量≤2.1uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

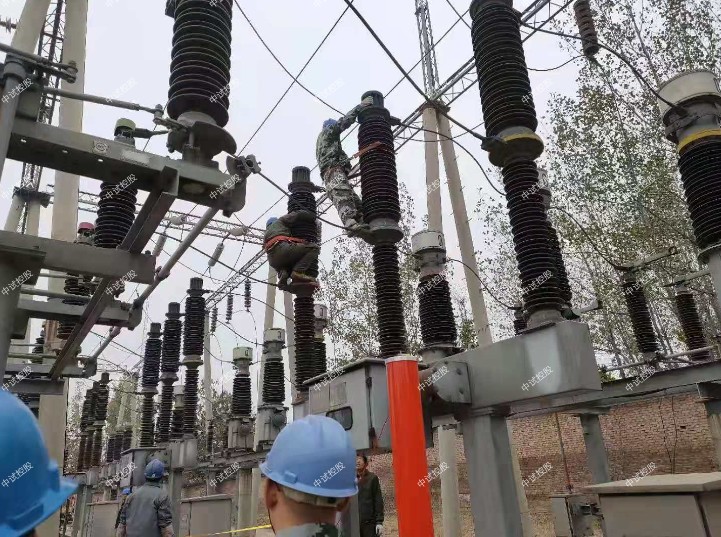

35kV開關柜、互感器、母線母盤的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓95kV，試驗時間1min。

二、 串聯諧振工作環境：

1. 環境溫度：－100C –50 0C;

2. 相對濕度：≤90%RH;

3. 海拔高度: ≤1000米；

三、 裝置主要技術參數及功能：

1. 額定容量：270kVA；

2. 輸入電源：單相220或三相380V電壓，頻率為50Hz；

3. 額定電壓：27kV；54kV；108kV

4. 額定電流：10A；5A；2.5A

5. 工作頻率：30-300Hz；

6. 裝置輸出波形：正弦波

7. 波形畸變率：輸出電壓波形畸變率≤1%；

8. 工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

9. 溫 升：額定負載下連續運行60min后溫升≤65K；

10. 品質因素：裝置自身Q≥30(f=45Hz)；

11. 保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

12. 35KV150000kVA變壓器耐壓測試儀測量精度：系統有效值1.5級；
