10KV變壓器容量特性測試裝置

時間：2021-03-05

10KV變壓器容量特性測試裝置
注意事項
使用儀器時請按本接線和操作。

接地端子應就近可靠接地。

測試開始前請輸入正確的設置參數，儀器內部校正運算都要依賴于輸入的設置參數。

中試控股測試菜單項選擇和實際測試項目及接線要一致。

電流回路用粗線連接，電壓回路用細線連接。

試驗加壓時，注意監測電壓、電流不要超過中試控股儀器額定值，以免損壞儀器。

10KV變壓器容量特性測試裝置測試過程中，不允許拆除地線及儀器接線，嚴禁帶電接拆線操作。

單相測量時必須用A相測量。

為安全起見，測試完成后應儲存數據，然后斷開三相測試電源，再翻看測試結果數據或從存儲器中仔細查看各項數據。

ZSRS-8000變壓器容量空負載損耗測試儀容量測量范圍：20kVA~100000kVA。
電池剩余電量百分數指示功能。
大屏幕、高亮度的彩色液晶顯示，全漢字菜單及操作提示實現友好。
可隨時將測試的數據通過微型打印機將結果打印出來。
中試控股測試結果存儲功能，可存儲200組容量測試數據。
技術指標
1、輸入特性
有源部分：
電壓測量范圍：0~10V
電流測量范圍：0~10A
無源部分：
電壓測量范圍：0~750V 寬量限。
10KV變壓器容量特性測試裝置電流測量范圍：0~5A~100A內部雙量程。
2、準確度
電壓：±0.2%
電流：±0.2%
功率：±0.2%（CosΦ>0.2），±0.3%（0.02<CosΦ<0.2）
3、工作溫度：－10℃~ +40℃
4、充電電源：交流160V~260V
5、絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。
⑵、工作電源輸入端對外殼之間承受工頻2kV（有效值），歷時1分鐘實驗。
6、主機體積：32cm×24cm×13cm
7、重量：3kg
結構外觀

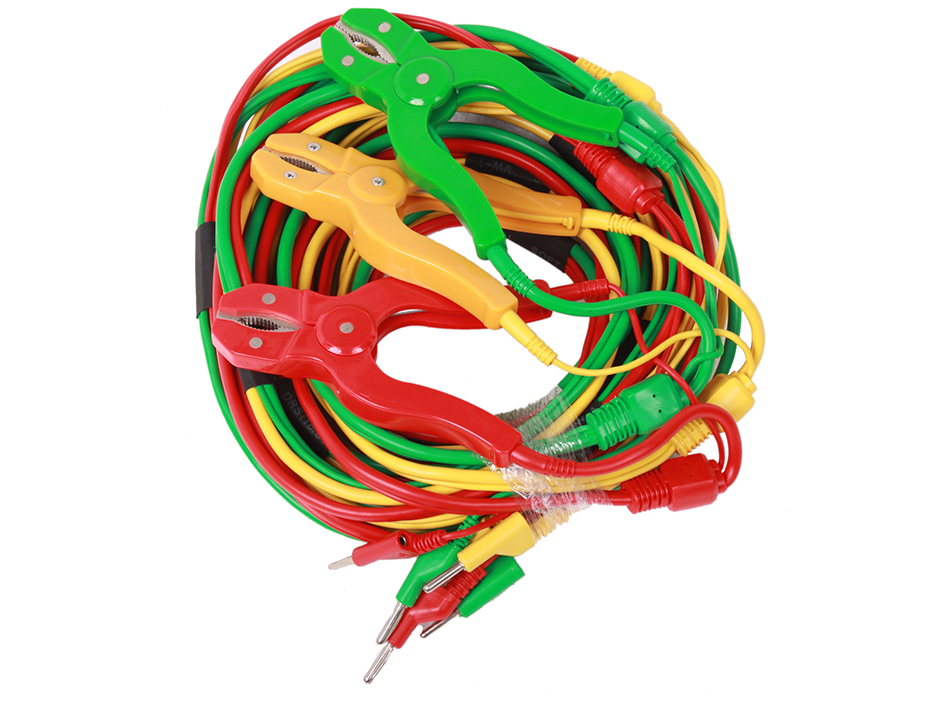

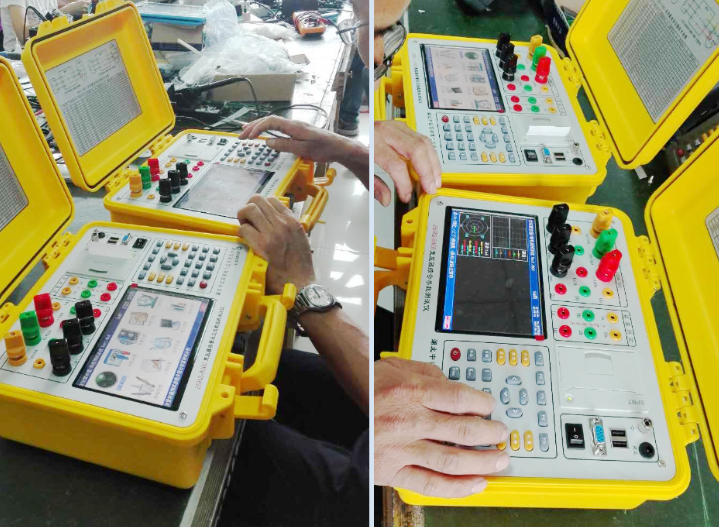

10KV變壓器容量特性測試裝置由中試控股主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分安裝在主機內部，其主機外箱采用高強度防水注塑機箱，堅固耐用，配件箱用來放置測試導線及工具。

測試方法
根據不同的測試項目以下分別進行介紹：
⑴．單相電源分相對三相變壓器空載損耗的測量（只試用Y/Yn0接線）：當現場試驗條件無法滿足用三相電源來做空載試驗時，可用單相電源（交流220V）來進行三相變壓器的空載試驗。分別對變壓器的每相加壓試驗，試驗結果自動折算到三相電源試驗的情況。具體接線（見附件三）。
用儀器的Ua、Ub測量電壓，用A相電流回路測量電流，依次對被測變壓器的低壓側Ao、Bo、Co加電，進行測試。

2．做A相空載時，將huang測試鉗子夾在變壓器低壓側的a相接線柱，中試控股將綠色測試鉗子夾在變壓器低壓側的公共端；測試鉗分粗細線，按接線示意圖聯接（粗線接電流，細線接電壓）。接線無誤后，接通單相~220V交流電源，待數值穩定后按《確定》鍵，此時完成a相測試。注意：完成a相測試后必須先斷開所加得~220V交流電源，然后換相測試（每測試完一相必須先斷開電源）
3．做B相空載時，將huang測試鉗子夾在變壓器低壓側的b相接線柱，將綠測試鉗子夾在變壓器低壓側的公共端；
單相短路屏顯示出當前測試的實際電壓Ua、電流Ia和功率Pa（換算電壓和電流變比系數，但未經校正）；同時顯示出校正后的短路電壓Uk、校正后的功率Pk（這里的校正是指非額定電流條件下短路試驗時將測量的功率損耗和空載電流校正到額定電流條件時的數值）。單相短路試驗主要用來測試單相變壓器的短路損耗。
