YD（JZ）200kVA/300kV油浸式試驗變壓器

工頻耐壓試驗裝置，即工頻交流耐壓試驗對某些被試品，如變壓器、電磁式電壓互感器等，采用從二次側加壓而使一次側得到高壓的試驗方法來檢查被試品的絕緣。YD（JZ）200kVA/300kV油浸式試驗變壓器而通常的工頻耐壓試驗只是考驗了主絕緣，卻沒有考驗縱絕緣，因此要做感應耐壓試驗，可查看中試控股感應耐壓試驗裝置的相關介紹。

沖擊電壓發生器，沖擊電壓試驗主要用于考驗被試品在過電壓下的絕緣承受能力。中試控股串聯諧振試驗裝置是利用串聯諧振原理產生交流高電壓，是用于對電力電纜，電力變壓器、組合電器等容量較大的電氣設備進行耐壓的試驗裝置，如果采用傳統的工頻耐壓試驗方式，存在試驗變壓器體積大、工作電源大電流現場獲取難等問題，因此，一般情況下都會采用串聯諧振交流耐壓設備進行試驗。

變頻串聯諧振試驗裝置，由20~300Hz變頻電源，電抗器，激勵變壓器，補償電容和電容分壓器組成，串聯諧振電源是利用諧振電抗器和被測試品電容之間的調頻，產生諧振從而產生大的電流和電壓。絕緣的穿電壓值不僅與試驗電壓的幅值有關，還與加壓的持續時間有關，其穿電壓隨加壓時間的增加而逐漸下降，對于各設備的絕緣材料能承受的過電壓倍數，相關規程對此也有相關標準。

交流耐壓試驗是電力設備絕緣強度最有效和最直接的方法，是預防試驗的一項重要內容。此外，由于交流耐壓試驗電壓一般比運行電壓高，因此通過試驗后，設備有較大的安全裕度，因此交流耐壓試驗是保證電力設備安全運行的一種重要手段，主要用到設備是工頻耐壓試驗裝置。

介紹

電力設備在運行中，絕緣長期受著電場、溫度和機械振動的作用會逐漸發生劣化，其形成缺陷。交流耐壓試驗是電力設備絕緣強度最有效和最直接的方法，是預防試驗的一項重要內容。此外，由于交流耐壓試驗電壓一般比運行電壓高，因此通過試驗后，設備有較大的安全裕度，因此交流耐壓試驗是保證電力設備安全運行的一種重要手段

產品分析

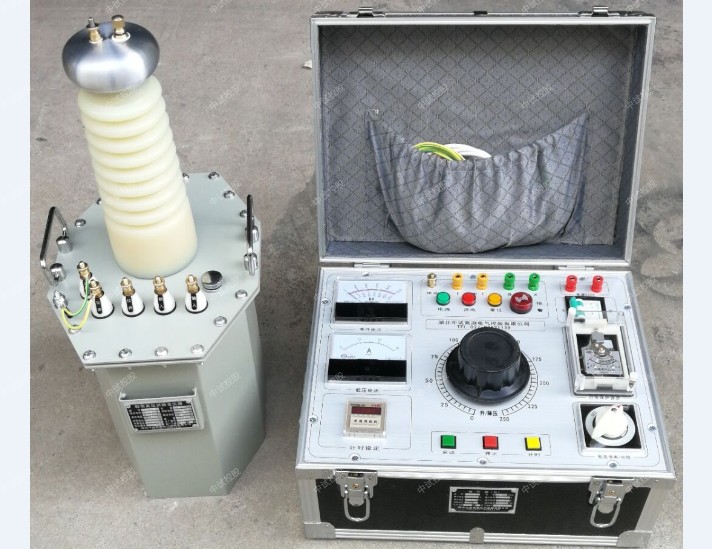

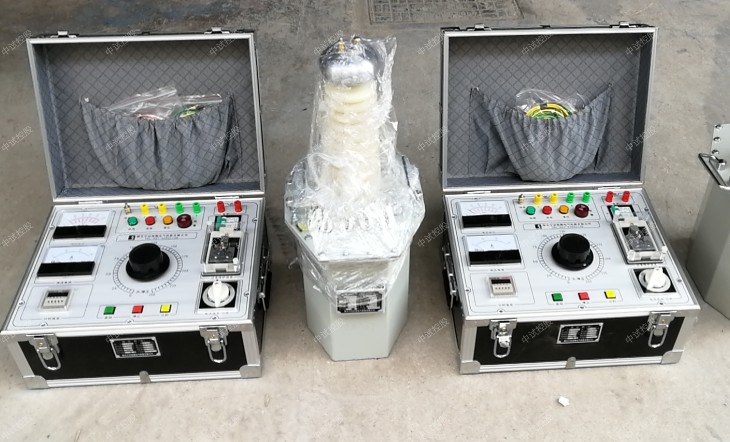

YD（JZ）200kVA/300kV油浸式試驗變壓器在工頻條件下，由于被試品電容量較大，或者試驗電壓要求較高，中試控股對試驗裝置的電源容量相應的也有較高的要求，傳統的工頻耐壓裝置（交流耐壓試驗變壓器）往往單件體積大，重量重，不便于現場搬運，而且不便于任意組合，靈活較差。相比，變頻串聯諧振試驗裝置（體積與重量約為傳統油式試驗變壓器的1/2～1/3）由變頻電源、勵磁變壓器、電抗器、分壓器組成.特點：體積小，重量輕，結構復雜，成本高，接線繁多等。便攜式交流工頻耐壓儀(由干式試驗變壓器、控制箱兩部分組成）體積小，重量輕;，結構簡單、可靠；可方便在現場惡劣環境下使用。

因此，新版國標《電氣設備交接試驗標準》(GB50150-2006）及國內外有關部門廣泛采用交流耐壓取代傳統的直流耐壓。交流耐壓試驗主要用于以下方面：

1、6kV-500kV高壓交聯電纜 的交流耐壓試驗

2、發電機 的交流耐壓試驗

3、GIS和SF6開關 的交流耐壓試驗

4、6kV-500kV變壓器 的工頻耐壓試驗

5、其它電力高壓設備如母線，互感器的交流耐壓試驗。
工頻耐壓試驗中限流電阻R1應根據試驗變壓器的額定容量來選擇。如高壓側額定輸出電流在100-300mA時，可取0.5-1Ω/V（試驗電壓）；高壓側額定輸出電流為1A以上時，可取1Ω/V（試驗電壓）。常用水電阻作為限流電阻，管子長度可按150kV/m考慮，管子粗細應具有足夠的熱容量（水阻液配制方法：用蒸餾水加入適量硫酸銅配制成各種不同的阻值）。

        球間隙及保護電阻：中試控股當電壓超過球間隙整定值時（一般取試驗電壓的110%-120%），球間隙放電，對被試品起到保護作用。球間隙保護電阻可按1Ω/V（試驗電壓）選取。

        在工頻耐壓試驗中，低電壓側測量電壓（儀表電壓）不是非常準確的，其原因是由于試驗變壓器存在著漏抗上必然存在著壓降或榮升，使試品上的電壓高于試驗變壓器的輸出電壓，也就是所有容升現象。感應耐壓試驗時，試驗變壓器的漏抗是必然存在著壓降。為了準確測量被試品上所施加的電壓，因此常在高壓側接入FRC阻容分壓器來測量電壓。
