YD（JZ）200kVA/200kV油浸式試驗變壓器

時間：2021-03-07

YD（JZ）200kVA/200kV油浸式試驗變壓器

交直流兩用工頻耐壓試驗裝置做直流耐壓和試驗使用接線方法見圖5。由于是交直流兩用工頻耐壓試驗裝置，應把高壓gui堆短路桿從套管中抽出，使試驗變壓器為直流輸出狀態。做直流xielou試驗前，先根據泄漏試驗中輸出端斷路電流不超過高壓gui堆的大整流為宜，限流電阻（水電阻）的阻值，再根據被試品對直流高壓波形的要求選擇好高壓濾波電容的電容值。為了提高對被試品施加電壓的測量精度，應xielou壓側接入FRC阻容分壓器來測量電壓。

1、油浸式試驗變壓器選材好

2、電壓裕度大，電暈聲小，局放小

3、YD系列油浸式試驗變壓器采用新式絕緣材料，體積小，重量輕驗

1、YD（JZ）200kVA/200kV油浸式試驗變壓器工頻耐壓試驗裝置做工頻耐壓試驗前，先接好連接線后接電源，接通電源后，紅色零位指示燈亮，按一下啟動按鈕，綠色指示燈亮，表示試驗變壓器已接通控制電源，按下升壓按鈕開始自動升壓升到您所需額定試驗電壓后，按一下停止按鈕，高壓、低壓輸出停止，然后切斷電源線，試驗完畢。

一、概述

試驗變壓器又稱升壓器，本系列產品具有體積小、重量輕、結構緊湊、功能齊全、使用方便等特點。對各種高壓電氣設備、電氣元件、絕緣材料進行工頻耐壓試驗和直流泄漏試驗，是高壓試驗中必不可少的儀器。

二、結構

工頻耐壓試驗裝置鐵芯為單框式。線圈采用同芯圓筒多層塔式結構，初級低壓繞組繞在鐵芯上，次級高壓繞組繞在低壓繞組外側，這種同軸布置減少了繞組間的藕合損耗。產品的外殼制成與器芯配合較佳的八角形結構，整體外型美觀大方，變壓器10KVA以上裝有可移動的尼龍輪。

三、原理

工頻耐壓試驗裝置為單相變壓器，單臺工頻耐壓試驗裝置的工作過程，用交流220V（10KVA以上為400V）電壓接入電源控制箱（臺），經電源控制箱（臺）內自藕調壓器，調節0~200V或0-400V電壓至試驗變壓器的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。

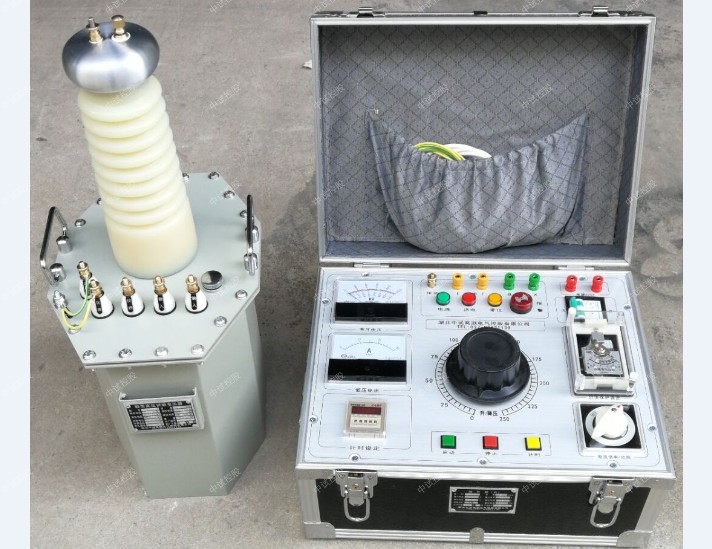

工頻耐壓試驗裝置YD（JZ）200kVA/200kV油浸式試驗變壓器是根據DL/T848.2-2004行業標準而設計的，中試控股的全套裝置由高壓試驗變壓器和TC/XC控制箱（臺）組成，其中TC/XC控制箱（臺）由調壓器、測量、控制及保護等部分組成的一體化裝置。對各種高壓電氣設備、電器元件、絕緣材料進行工頻高壓下的絕緣強度試驗。
