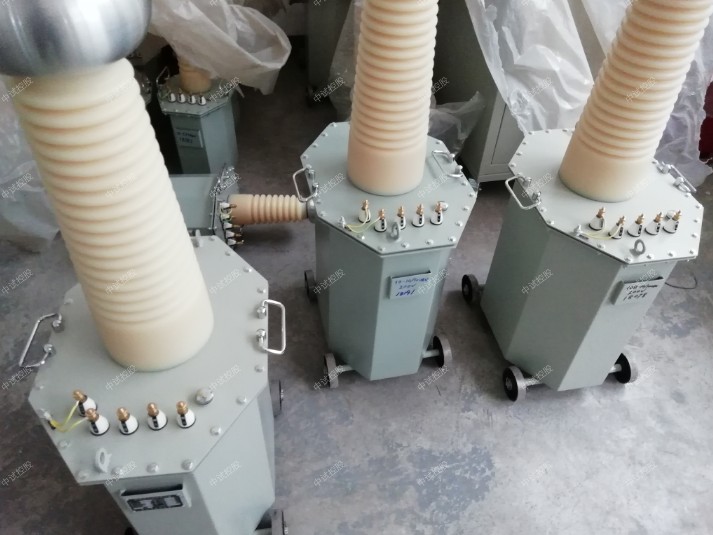

YD（JZ）50kVA/100kV油浸式試驗變壓器
時間：2021-03-07
YD（JZ）50kVA/100kV油浸式試驗變壓器
過壓保護整定旋鈕未置于zui大處，請順時針旋轉到zui大處，關閉電源，重新啟動。
試品高壓下發生短路時，由于短路電流大，有可能把所有的故障顯示燈均點亮，這屬正常，請排除試品故障后重新啟動。
試品故障排除后，故障顯示燈依然亮，加不上高壓。電源開關兼故障保護重置開關，中試控股請關閉電源，重新啟動，即可升壓。
如發現電壓表數字波動過大時，請檢查連接電纜線兩頭航空插頭7腳屏蔽結頭是否脫焊斷開，如斷開請焊接好。
高壓試驗變壓器使用必須要掌握的知識
1、按照您所進行的試驗接好工作線路。試驗變壓器的外殼以及操作系統的外殼必須可靠接地。試驗變壓器高壓繞組的高壓尾端以及測量繞組的一端必須可靠接地。
2、中試控股做串級試驗時，第二級、第三級試驗變壓器的低壓繞組的X端，測量繞組的F端以及高壓繞組的X端(高壓尾)均接本級試驗變壓器的外殼。第二級、第三級試驗變壓器的外殼必須通過絕緣支架接地。
3、YD（JZ）50kVA/100kV油浸式試驗變壓器接通電源前，操作系統的調壓器必須調到零位后方可接通電源，合閘，開始升壓。
4、從零開始均勻旋轉調壓器手輪升壓。升壓方法有：快速升壓法，即20s逐級升壓法;慢速升壓法，即60s逐級升壓法;極慢速升壓法供選用。電壓從零開始按一定的升壓方式和速度上升到您所需的額定試驗電壓的75%后，再以每秒2%額定試驗電壓的速度升到您所需的額定電壓，并密切注意測量儀表的指示以及被試品的情況。升壓過程中或試驗過程中如發現測量儀表的指示及被試品情況異常，應立即降壓，切斷電源，查明情況。
5、試驗完畢后，應在數秒內勻速的將調壓器返回至零位，然后切斷電源。
技術參數：
高壓試驗變壓器參數：
容量：25KVA
輸入電壓：AC400V 50Hz
輸入電流：62.5A
輸出電壓：AC150KV
輸出電流：AC166.6mA

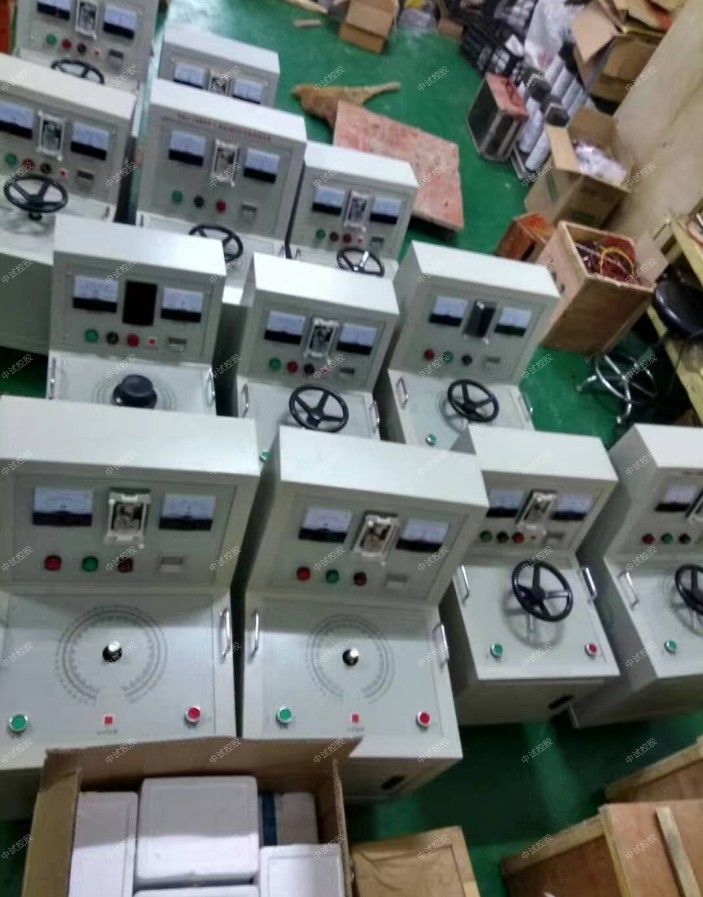

控制臺主要參數：
容量:25KVA
輸入電壓:AC380V 50Hz
輸入電流:65.7A
輸出電壓:0～430V
YD（JZ）50kVA/100kV油浸式試驗變壓器輸出電流:0～62.5A6、本產品不得超過額定參數使用。除試驗必須外，決不允許全電壓通電或斷電。
7、使用本產品做高壓試驗時，出熟悉說明書外，還必須嚴格執行國家有關標準和操作規程。可參照中試控股GB311-83《高壓輸變設備的絕緣配合，高壓試驗技術》;《電氣設備預防性試驗規程》等。
